SM형 슬라이드부시(싱글)

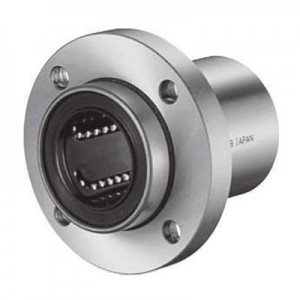

SMF-E 슬라이드부시(싱글·원형플랜지형·돌출붙이)

일본베어링(주) ( NIPPON BEARING )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


44건 중 1~44건 표시

형식	본체재질	리테이너재질	씰의종류	축경 (mm)	볼조열	기본동 정격하중 C(N)	기본정 정격하중 C0(N)
형식	본체재질	리테이너재질	씰의종류	축경 (mm)	볼조열	기본동 정격하중 C(N)	기본정 정격하중 C0(N)
SMF6UU-E	스틸	스틸	양쪽씰	6	4	206	265
SMF8UU-E	스틸	스틸	양쪽씰	8	4	274	392
SMF10UU-E	스틸	스틸	양쪽씰	10	4	372	549
SMF12UU-E	스틸	스틸	양쪽씰	12	4	510	784
SMF13UU-E	스틸	스틸	양쪽씰	13	4	510	784
SMF16UU-E	스틸	스틸	양쪽씰	16	4	774	1180
SMF20UU-E	스틸	스틸	양쪽씰	20	5	882	1370
SMF25UU-E	스틸	스틸	양쪽씰	25	6	980	1570
SMF30UU-E	스틸	스틸	양쪽씰	30	6	1570	2740
SMF35UU-E	스틸	스틸	양쪽씰	35	6	1670	3140
SMF40UU-E	스틸	스틸	양쪽씰	40	6	2160	4020
SMF50UU-E	스틸	스틸	양쪽씰	50	6	3820	7940
SMF60UU-E	스틸	스틸	양쪽씰	60	6	4700	10000
SMF6GUU-E	스틸	수지	양쪽씰	6	4	206	265
SMF8GUU-E	스틸	수지	양쪽씰	8	4	274	392
SMF10GUU-E	스틸	수지	양쪽씰	10	4	372	549
SMF12GUU-E	스틸	수지	양쪽씰	12	4	510	784
SMF13GUU-E	스틸	수지	양쪽씰	13	4	510	784
SMF16GUU-E	스틸	수지	양쪽씰	16	4	774	1180
SMF20GUU-E	스틸	수지	양쪽씰	20	5	882	1370
SMF25GUU-E	스틸	수지	양쪽씰	25	6	980	1570
SMF30GUU-E	스틸	수지	양쪽씰	30	6	1570	2740
SMF35GUU-E	스틸	수지	양쪽씰	35	6	1670	3140
SMF40GUU-E	스틸	수지	양쪽씰	40	6	2160	4020
SMF50GUU-E	스틸	수지	양쪽씰	50	6	3820	7940
SMF60GUU-E	스틸	수지	양쪽씰	60	6	4700	10000
SMSF6UU-E	스테인레스	스테인레스	양쪽씰	6	4	206	265
SMSF8UU-E	스테인레스	스테인레스	양쪽씰	8	4	274	392
SMSF10UU-E	스테인레스	스테인레스	양쪽씰	10	4	372	549
SMSF12UU-E	스테인레스	스테인레스	양쪽씰	12	4	510	784
SMSF13UU-E	스테인레스	스테인레스	양쪽씰	13	4	510	784
SMSF16UU-E	스테인레스	스테인레스	양쪽씰	16	4	774	1180
SMSF20UU-E	스테인레스	스테인레스	양쪽씰	20	5	882	1370
SMSF25UU-E	스테인레스	스테인레스	양쪽씰	25	6	980	1570
SMSF30UU-E	스테인레스	스테인레스	양쪽씰	30	6	1570	2740
SMSF6GUU-E	스테인레스	수지	양쪽씰	6	4	206	265
SMSF8GUU-E	스테인레스	수지	양쪽씰	8	4	274	392
SMSF10GUU-E	스테인레스	수지	양쪽씰	10	4	372	549
SMSF12GUU-E	스테인레스	수지	양쪽씰	12	4	510	784
SMSF13GUU-E	스테인레스	수지	양쪽씰	13	4	510	784
SMSF16GUU-E	스테인레스	수지	양쪽씰	16	4	774	1180
SMSF20GUU-E	스테인레스	수지	양쪽씰	20	5	882	1370
SMSF25GUU-E	스테인레스	수지	양쪽씰	25	6	980	1570
SMSF30GUU-E	스테인레스	수지	양쪽씰	30	6	1570	2740

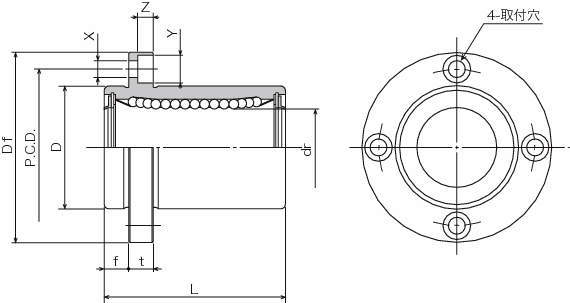

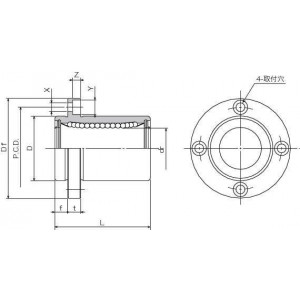

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)
형식	dr	D	L	f	Df	t	P.C.D.	X	Y	Z
SMF6UU-E	6	12	19	5	28	5	20	3.5	6	3.1
SMF8UU-E	8	15	24	5	32	5	24	3.5	6	3.1
SMF10UU-E	10	19	29	6	40	6	29	4.5	7.5	4.1
SMF12UU-E	12	21	30	6	42	6	32	4.5	7.5	4.1
SMF13UU-E	13	23	32	6	43	6	33	4.5	7.5	4.1
SMF16UU-E	16	28	37	6	48	6	38	4.5	7.5	4.1
SMF20UU-E	20	32	42	8	54	8	43	5.5	9	5.1
SMF25UU-E	25	40	59	8	62	8	51	5.5	9	5.1
SMF30UU-E	30	45	64	10	74	10	60	6.6	11	6.1
SMF35UU-E	35	52	70	10	82	10	67	6.6	11	6.1
SMF40UU-E	40	60	80	13	96	13	78	9	14	8.1
SMF50UU-E	50	80	100	13	116	13	98	9	14	8.1
SMF60UU-E	60	90	110	18	134	18	112	11	17	11.1
SMF6GUU-E	6	12	19	5	28	5	20	3.5	6	3.1
SMF8GUU-E	8	15	24	5	32	5	24	3.5	6	3.1
SMF10GUU-E	10	19	29	6	40	6	29	4.5	7.5	4.1
SMF12GUU-E	12	21	30	6	42	6	32	4.5	7.5	4.1
SMF13GUU-E	13	23	32	6	43	6	33	4.5	7.5	4.1
SMF16GUU-E	16	28	37	6	48	6	38	4.5	7.5	4.1
SMF20GUU-E	20	32	42	8	54	8	43	5.5	9	5.1
SMF25GUU-E	25	40	59	8	62	8	51	5.5	9	5.1
SMF30GUU-E	30	45	64	10	74	10	60	6.6	11	6.1
SMF35GUU-E	35	52	70	10	82	10	67	6.6	11	6.1
SMF40GUU-E	40	60	80	13	96	13	78	9	14	8.1
SMF50GUU-E	50	80	100	13	116	13	98	9	14	8.1
SMF60GUU-E	60	90	110	18	134	18	112	11	17	11.1
SMSF6UU-E	6	12	19	5	28	5	20	3.5	6	3.1
SMSF8UU-E	8	15	24	5	32	5	24	3.5	6	3.1
SMSF10UU-E	10	19	29	6	40	6	29	4.5	7.5	4.1
SMSF12UU-E	12	21	30	6	42	6	32	4.5	7.5	4.1
SMSF13UU-E	13	23	32	6	43	6	33	4.5	7.5	4.1
SMSF16UU-E	16	28	37	6	48	6	38	4.5	7.5	4.1
SMSF20UU-E	20	32	42	8	54	8	43	5.5	9	5.1
SMSF25UU-E	25	40	59	8	62	8	51	5.5	9	5.1
SMSF30UU-E	30	45	64	10	74	10	60	6.6	11	6.1
SMSF6GUU-E	6	12	19	5	28	5	20	3.5	6	3.1
SMSF8GUU-E	8	15	24	5	32	5	24	3.5	6	3.1
SMSF10GUU-E	10	19	29	6	40	6	29	4.5	7.5	4.1
SMSF12GUU-E	12	21	30	6	42	6	32	4.5	7.5	4.1
SMSF13GUU-E	13	23	32	6	43	6	33	4.5	7.5	4.1
SMSF16GUU-E	16	28	37	6	48	6	38	4.5	7.5	4.1
SMSF20GUU-E	20	32	42	8	54	8	43	5.5	9	5.1
SMSF25GUU-E	25	40	59	8	62	8	51	5.5	9	5.1
SMSF30GUU-E	30	45	64	10	74	10	60	6.6	11	6.1

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
SMF6UU-E	P	69,960	-	-	-	-	견적의뢰 / 주문
SMF8UU-E	P	70,400	-	-	-	-	견적의뢰 / 주문
SMF10UU-E	P	72,160	-	-	-	-	견적의뢰 / 주문
SMF12UU-E	P	76,780	-	-	-	-	견적의뢰 / 주문
SMF13UU-E	P	84,260	-	-	-	-	견적의뢰 / 주문
SMF16UU-E	P	95,700	-	-	-	-	견적의뢰 / 주문
SMF20UU-E	P	114,400	-	-	-	-	견적의뢰 / 주문
SMF25UU-E	P	158,400	-	-	-	-	견적의뢰 / 주문
SMF30UU-E	P	220,000	-	-	-	-	견적의뢰 / 주문
SMF35UU-E	P	297,000	-	-	-	-	견적의뢰 / 주문
SMF40UU-E	P	398,200	-	-	-	-	견적의뢰 / 주문
SMF50UU-E	P	616,000	-	-	-	-	견적의뢰 / 주문
SMF60UU-E	P	884,400	-	-	-	-	견적의뢰 / 주문
SMF6GUU-E	P	46,420	-	-	-	-	견적의뢰 / 주문
SMF8GUU-E	P	46,420	-	-	-	-	견적의뢰 / 주문
SMF10GUU-E	P	47,520	-	-	-	-	견적의뢰 / 주문
SMF12GUU-E	P	50,380	-	-	-	-	견적의뢰 / 주문
SMF13GUU-E	P	55,660	-	-	-	-	견적의뢰 / 주문
SMF16GUU-E	P	62,920	-	-	-	-	견적의뢰 / 주문
SMF20GUU-E	P	75,020	-	-	-	-	견적의뢰 / 주문
SMF25GUU-E	P	104,280	-	-	-	-	견적의뢰 / 주문
SMF30GUU-E	P	145,200	-	-	-	-	견적의뢰 / 주문
SMF35GUU-E	P	211,200	-	-	-	-	견적의뢰 / 주문
SMF40GUU-E	P	275,000	-	-	-	-	견적의뢰 / 주문
SMF50GUU-E	P	385,000	-	-	-	-	견적의뢰 / 주문
SMF60GUU-E	P	646,800	-	-	-	-	견적의뢰 / 주문
SMSF6UU-E	P	138,600	-	-	-	-	견적의뢰 / 주문
SMSF8UU-E	P	139,700	-	-	-	-	견적의뢰 / 주문
SMSF10UU-E	P	144,100	-	-	-	-	견적의뢰 / 주문
SMSF12UU-E	P	151,800	-	-	-	-	견적의뢰 / 주문
SMSF13UU-E	P	167,200	-	-	-	-	견적의뢰 / 주문
SMSF16UU-E	P	190,300	-	-	-	-	견적의뢰 / 주문
SMSF20UU-E	P	228,800	-	-	-	-	견적의뢰 / 주문
SMSF25UU-E	P	316,800	-	-	-	-	견적의뢰 / 주문
SMSF30UU-E	P	437,800	-	-	-	-	견적의뢰 / 주문
SMSF6GUU-E	P	116,600	-	-	-	-	견적의뢰 / 주문
SMSF8GUU-E	P	116,600	-	-	-	-	견적의뢰 / 주문
SMSF10GUU-E	P	121,000	-	-	-	-	견적의뢰 / 주문
SMSF12GUU-E	P	128,700	-	-	-	-	견적의뢰 / 주문
SMSF13GUU-E	P	140,800	-	-	-	-	견적의뢰 / 주문
SMSF16GUU-E	P	160,600	-	-	-	-	견적의뢰 / 주문
SMSF20GUU-E	P	192,500	-	-	-	-	견적의뢰 / 주문
SMSF25GUU-E	P	272,800	-	-	-	-	견적의뢰 / 주문
SMSF30GUU-E	P	378,400	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
