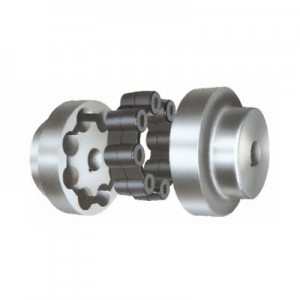

하이퍼플렉스커플링 MH형
미츠보시벨트(주) ( MITSUBOSHI )
|
|
| 20건 중 1~20건 표시 | |

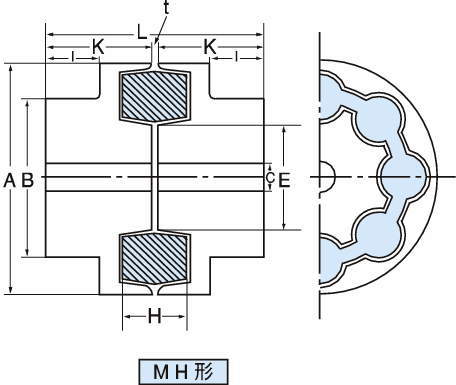

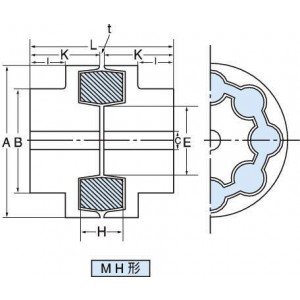

| 형식 | 플랜지재질 | 탄성체 | 외경 A (mm) | 보스경 B (mm) | 축홀경(mm) | 축홀경(mm) | 축홀경(mm) |
| 형식 | 플랜지재질 | 탄성체 | 외경 A (mm) | 보스경 B (mm) | 최대 | 최소 | 파이로트홀 C |
| MH-45 | FC-200 | 스탠다드 | 45 | 25 | 14 | - | - |
| MH-55 | FC-200 | 스탠다드 | 55 | 38 | 20 | - | - |
| MH-65 | FC-200 | 스탠다드 | 65 | 45 | 25 | - | - |
| MH-80 | FC-200 | 스탠다드 | 80 | 52 | 30 | - | - |
| MH-90 | FC-200 | 스탠다드 | 90 | 62 | 35 | - | - |
| MH-115 | FC-200 | 스탠다드 | 115 | 80 | 45 | - | - |
| MH-130 | FC-200 | 스탠다드 | 130 | 90 | 50 | 14 | 12 |
| MH-145 | FC-200 | 스탠다드 | 145 | 100 | 55 | 17 | 15 |
| MH-175 | FC-200 | 스탠다드 | 175 | 115 | 65 | 22 | 20 |
| MH-200 | FC-200 | 스탠다드 | 200 | 130 | 80 | 32 | 30 |
| MH-45SP | FC-200 | 수퍼 | 45 | 25 | 14 | - | - |
| MH-55SP | FC-200 | 수퍼 | 55 | 38 | 20 | - | - |
| MH-65SP | FC-200 | 수퍼 | 65 | 45 | 25 | - | - |
| MH-80SP | FC-200 | 수퍼 | 80 | 52 | 30 | - | - |
| MH-90SP | FC-200 | 수퍼 | 90 | 62 | 35 | - | - |
| MH-115SP | FC-200 | 수퍼 | 115 | 80 | 45 | - | - |
| MH-130SP | FC-200 | 수퍼 | 130 | 90 | 50 | 14 | 12 |
| MH-145SP | FC-200 | 수퍼 | 145 | 100 | 55 | 17 | 15 |
| MH-175SP | FC-200 | 수퍼 | 175 | 115 | 65 | 22 | 20 |
| MH-200SP | FC-200 | 수퍼 | 200 | 130 | 80 | 32 | 30 |
| 형식 | 상용최대토크 (N · m) | 표준편차 (mm) | 표준편각 | 최고회전수 (rpm) | 전장 L (mm) |
| 형식 | 상용최대토크 (N · m) | 표준편차 (mm) | 표준편각 | 최고회전수 (rpm) | 전장 L (mm) |
| MH-45 | 0.98 | 0.2 | 0.3° | 6000 | 49 |
| MH-55 | 1.96 | 0.2 | 0.3° | 6000 | 57 |
| MH-65 | 3.92 | 0.2 | 0.3° | 6000 | 63 |
| MH-80 | 8.83 | 0.2 | 0.3° | 5500 | 73 |
| MH-90 | 10.8 | 0.2 | 0.3° | 5000 | 83 |
| MH-115 | 29.4 | 0.2 | 0.3° | 4600 | 113 |
| MH-130 | 37.3 | 0.2 | 0.3° | 4400 | 123 |
| MH-145 | 58.8 | 0.2 | 0.3° | 4200 | 133 |
| MH-175 | 147 | 0.2 | 0.3° | 3800 | 163 |
| MH-200 | 245 | 0.2 | 0.3° | 3600 | 223 |
| MH-45SP | 1.96 | 0.2 | 0.3° | 6000 | 49 |
| MH-55SP | 3.92 | 0.2 | 0.3° | 6000 | 57 |
| MH-65SP | 6.86 | 0.2 | 0.3° | 6000 | 63 |
| MH-80SP | 15.7 | 0.2 | 0.3° | 5500 | 73 |
| MH-90SP | 36.3 | 0.2 | 0.3° | 5000 | 83 |
| MH-115SP | 78.5 | 0.2 | 0.3° | 4600 | 113 |
| MH-130SP | 118 | 0.2 | 0.3° | 4400 | 123 |
| MH-145SP | 196 | 0.2 | 0.3° | 4200 | 133 |
| MH-175SP | 422 | 0.2 | 0.3° | 3800 | 163 |
| MH-200SP | 637 | 0.2 | 0.3° | 3600 | 223 |
| 형식 | K (mm) | H (mm) | t (0～+1.0) (mm) | I (mm) | 탄성체?? E (mm) | 관성모멘트 GD2 (N · m2) |
| 형식 | K (mm) | H (mm) | t (0～+1.0) (mm) | I (mm) | 탄성체?? E (mm) | 관성모멘트 GD2 (N · m2) |
| MH-45 | 23 | 15 | 3 | 13 | 20 | 2.1×10?3 |
| MH-55 | 27 | 17 | 3 | 15 | 26 | 6.1×10?3 |
| MH-65 | 30 | 19 | 3 | 16 | 33 | 1.5×10?2 |
| MH-80 | 35 | 23 | 3 | 18 | 41 | 3.6×10?2 |
| MH-90 | 40 | 25 | 3 | 21 | 46 | 7.0×10?2 |
| MH-115 | 55 | 33 | 3 | 29 | 58 | 2.6×10?1 |
| MH-130 | 60 | 37 | 3 | 32 | 65 | 4.1×10?1 |
| MH-145 | 65 | 39 | 3 | 35 | 72 | 9.2×10?1 |
| MH-175 | 80 | 47 | 3 | 43 | 84 | 1.9×10?1 |
| MH-200 | 110 | 53 | 3 | 69 | 92 | 3 |
| MH-45SP | 23 | 15 | 3 | 13 | 20 | 2.1×10?3 |
| MH-55SP | 27 | 17 | 3 | 15 | 26 | 6.1×10?3 |
| MH-65SP | 30 | 19 | 3 | 16 | 33 | 1.5×10?2 |
| MH-80SP | 35 | 23 | 3 | 18 | 41 | 3.6×10?2 |
| MH-90SP | 40 | 25 | 3 | 21 | 46 | 7.0×10?2 |
| MH-115SP | 55 | 33 | 3 | 29 | 58 | 2.6×10?1 |
| MH-130SP | 60 | 37 | 3 | 32 | 65 | 4.1×10?1 |
| MH-145SP | 65 | 39 | 3 | 35 | 72 | 9.2×10?1 |
| MH-175SP | 80 | 47 | 3 | 43 | 84 | 1.9×10?1 |
| MH-200SP | 110 | 53 | 3 | 69 | 92 | 3 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| MH-45 | P | 82,720 | - | - | - | - | 견적의뢰 / 주문 |
| MH-55 | P | 100,760 | - | - | - | 1 | 견적의뢰 / 주문 |
| MH-65 | P | 119,900 | - | - | - | 1 | 견적의뢰 / 주문 |
| MH-80 | P | 174,900 | - | - | - | 2 | 견적의뢰 / 주문 |
| MH-90 | P | 228,800 | - | - | - | 2 | 견적의뢰 / 주문 |
| MH-115 | P | 306,900 | - | - | - | 5 | 견적의뢰 / 주문 |
| MH-130 | P | 382,800 | - | - | - | 7 | 견적의뢰 / 주문 |
| MH-145 | P | 542,300 | - | - | - | 9 | 견적의뢰 / 주문 |
| MH-175 | P | 893,200 | - | - | - | 16 | 견적의뢰 / 주문 |
| MH-200 | P | 1,474,000 | - | - | - | 28 | 견적의뢰 / 주문 |
| MH-45SP | P | 94,600 | - | - | - | - | 견적의뢰 / 주문 |
| MH-55SP | P | 115,500 | - | - | - | 1 | 견적의뢰 / 주문 |
| MH-65SP | P | 145,200 | - | - | - | 1 | 견적의뢰 / 주문 |
| MH-80SP | P | 212,300 | - | - | - | 2 | 견적의뢰 / 주문 |
| MH-90SP | P | 279,400 | - | - | - | 2 | 견적의뢰 / 주문 |
| MH-115SP | P | 370,700 | - | - | - | 5 | 견적의뢰 / 주문 |
| MH-130SP | P | 454,300 | - | - | - | 7 | 견적의뢰 / 주문 |
| MH-145SP | P | 622,600 | - | - | - | 9 | 견적의뢰 / 주문 |
| MH-175SP | P | 996,600 | - | - | - | 16 | 견적의뢰 / 주문 |
| MH-200SP | P | 1,551,000 | - | - | - | 28 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
