체인커플링노멕스시리즈
찬커플링 노멕스시리즈 G타입
미츠보시벨트(주) ( MITSUBOSHI )
|
|
| 16건 중 1~16건 표시 | |
| 형식 | 질량(kg) | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | 축홀경(mm) | 축홀경(mm) | 축홀경(mm) | 축홀경(mm) |
| 형식 | 전체 | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | d1 | d1 | d2 | d2 |
| 형식 | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | 최소 | 최대 | 최소 | 최대 | |
| Nor-Mex G82 | 1.8 | 82 | 49 | 88.3 | 8000 | 10 | 32 | 10 | 28 |
| Nor-Mex G97 | 3.8 | 97 | 103 | 186 | 7000 | 12 | 42 | 12 | 35 |
| Nor-Mex G112 | 5 | 112 | 164 | 294 | 6000 | 14 | 48 | 14 | 42 |
| Nor-Mex G128 | 7.9 | 128 | 262 | 471 | 5000 | 18 | 55 | 18 | 48 |
| Nor-Mex G148 | 12.3 | 148 | 409 | 735 | 4500 | 22 | 65 | 22 | 60 |
| Nor-Mex G168 | 18.3 | 168 | 682 | 1230 | 4000 | 28 | 75 | 28 | 65 |
| Nor-Mex G194 | 26.7 | 194 | 1100 | 1960 | 3500 | 32 | 85 | 32 | 75 |
| Nor-Mex G214 | 35.5 | 214 | 1640 | 2940 | 3000 | 45 | 95 | 45 | 85 |
| Nor-Mex G240 | 45.6 | 240 | 2620 | 4710 | 2750 | 60 | 110 | 60 | 95 |
| Nor-Mex G265 | 65.1 | 265 | 4090 | 7350 | 2500 | 70 | 120 | 70 | 105 |
| Nor-Mex G295 | 83.9 | 295 | 5440 | 9810 | 2250 | 80 | 130 | 80 | 115 |
| Nor-Mex G330 | 117.4 | 330 | 7080 | 12700 | 2000 | 90 | 150 | 90 | 130 |
| Nor-Mex G370 | 166.4 | 370 | 9900 | 17800 | 1750 | 100 | 170 | 100 | 150 |
| Nor-Mex G415 | 233.7 | 415 | 14700 | 26500 | 1500 | 110 | 190 | 110 | 170 |
| Nor-Mex G480 | 329 | 480 | 19600 | 35300 | 1400 | 170 | 210 | 170 | 200 |
| Nor-Mex G575 | 472 | 575 | 29400 | 53000 | 1200 | 190 | 230 | 190 | 230 |

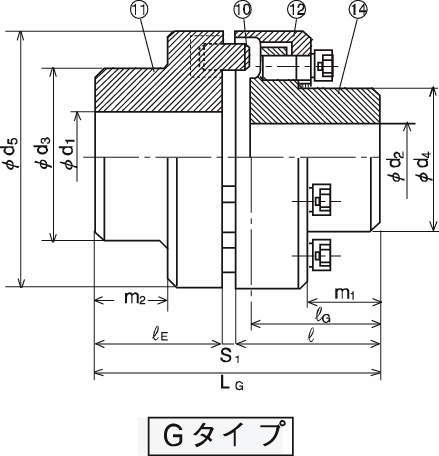

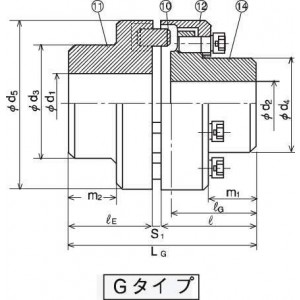

| 형식 | d3 (mm) | d4 (mm) | d5 (mm) | 손톱의수 | 볼트 사이즈 | m1 (mm) | m2 (mm) | lE (mm) | lG (mm) |
| 형식 | d3 (mm) | d4 (mm) | d5 (mm) | 손톱의수 | 볼트 사이즈 | m1 (mm) | m2 (mm) | lE (mm) | lG (mm) |
| 형식 | d3 (mm) | d4 (mm) | d5 (mm) | 손톱의수 | 볼트 사이즈 | m1 (mm) | m2 (mm) | lE (mm) | lG (mm) |
| Nor-Mex G82 | 53 | 44.5 | 82 | 4 | M 6 | 20 | 24 | 40 | 40 |
| Nor-Mex G97 | 69 | 54.5 | 97 | 5 | M 6 | 30.5 | 30 | 50 | 49 |
| Nor-Mex G112 | 79 | 64.5 | 112 | 6 | M 8 | 32.5 | 38 | 60 | 58 |
| Nor-Mex G128 | 90 | 74.5 | 128 | 6 | M 8 | 42 | 45 | 70 | 68 |
| Nor-Mex G148 | 107 | 92.5 | 148 | 7 | M10 | 47 | 52 | 80 | 78 |
| Nor-Mex G168 | 124 | 104.5 | 168 | 8 | M10 | 52.5 | 56 | 90 | 87 |
| Nor-Mex G194 | 140 | 121.5 | 194 | 9 | M10 | 60 | 62 | 100 | 97 |
| Nor-Mex G214 | 157 | 135.5 | 214 | 9 | M12 | 66.5 | 68 | 110 | 107 |
| Nor-Mex G240 | 179 | 146 | 240 | 10 | M12 | 75.5 | 75 | 120 | 117 |
| Nor-Mex G265 | 198 | 164 | 265 | 10 | M14 | 88 | 90 | 140 | 137 |
| Nor-Mex G295 | 214 | 181 | 295 | 10 | M14 | 96 | 98 | 150 | 147 |
| Nor-Mex G330 | 248 | 208 | 330 | 10 | M16 | 101.5 | 104 | 160 | 156 |
| Nor-Mex G370 | 278 | 241 | 370 | 11 | M16 | 117 | 118 | 180 | 176 |
| Nor-Mex G415 | 315 | 275 | 415 | 12 | M16 | 131 | 136 | 200 | 196 |
| Nor-Mex G480 | 350 | 324 | 480 | 14 | M20 | 149 | 130 | 220 | 220 |
| Nor-Mex G575 | 380 | 379 | 575 | 17 | M20 | 168 | 150 | 240 | 240 |
| 형식 | l (mm) | LG (mm) | S1 (mm) | GD2(N · m2) | GD2(N · m2) | 상품코드 |
| 형식 | l (mm) | LG (mm) | S1 (mm) | 부품(11) | 부품(12+14) | 상품코드 |
| 형식 | l (mm) | LG (mm) | S1 (mm) | 상품코드 | ||
| Nor-Mex G82 | 48.5 | 91.5 | 3±1 | 0.023 | 0.03 | G82 |
| Nor-Mex G97 | 60 | 113 | 3±1 | 0.053 | 0.07 | G97 |
| Nor-Mex G112 | 69.5 | 133 | 3.5±1 | 0.101 | 0.128 | G112 |
| Nor-Mex G128 | 80 | 153.5 | 3.5±1 | 0.221 | 0.261 | G128 |
| Nor-Mex G148 | 92 | 175.5 | 3.5±1 | 0.372 | 0.535 | G148 |
| Nor-Mex G168 | 104 | 197.5 | 3.5±1 | 0.897 | 1.011 | G168 |
| Nor-Mex G194 | 117 | 220.5 | 3.5±1 | 1.753 | 2.015 | G194 |
| Nor-Mex G214 | 129 | 243 | 4±1 | 2.938 | 3.324 | G214 |
| Nor-Mex G240 | 142 | 266 | 4±1 | 4.83 | 5.398 | G240 |
| Nor-Mex G265 | 164 | 309.5 | 5.5±1 | 8.424 | 9.494 | G265 |
| Nor-Mex G295 | 176 | 334 | 8±2.5 | 13.155 | 15.425 | G295 |
| Nor-Mex G330 | 188 | 356 | 8±2.5 | 24.431 | 26.122 | G330 |
| Nor-Mex G370 | 211 | 399 | 8±2.5 | 41.576 | 46.22 | G370 |
| Nor-Mex G415 | 233 | 441 | 8±2.5 | 75.709 | 81.203 | G415 |
| Nor-Mex G480 | 257 | 485 | 8±2.5 | 118.662 | 155.926 | G480 |
| Nor-Mex G575 | 277 | 525 | 8±2.5 | 258.9 | 325.581 | G575 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량(kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 부품(11) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 견적의뢰 및 주문 | ||||
| Nor-Mex G82 | P | 248,600 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex G97 | P | 336,600 | - | - | - | 2 | 견적의뢰 / 주문 |
| Nor-Mex G112 | P | 418,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| Nor-Mex G128 | P | 569,800 | - | - | - | 4 | 견적의뢰 / 주문 |
| Nor-Mex G148 | P | 727,100 | - | - | - | 6 | 견적의뢰 / 주문 |
| Nor-Mex G168 | P | 1,166,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| Nor-Mex G194 | P | 1,463,000 | - | - | - | 13 | 견적의뢰 / 주문 |
| Nor-Mex G214 | P | 1,804,000 | - | - | - | 18 | 견적의뢰 / 주문 |
| Nor-Mex G240 | P | 2,442,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| Nor-Mex G265 | P | 3,267,000 | - | - | - | 33 | 견적의뢰 / 주문 |
| Nor-Mex G295 | P | 3,982,000 | - | - | - | 42 | 견적의뢰 / 주문 |
| Nor-Mex G330 | P | 5,401,000 | - | - | - | 60 | 견적의뢰 / 주문 |
| Nor-Mex G370 | P | 7,216,000 | - | - | - | 84 | 견적의뢰 / 주문 |
| Nor-Mex G415 | P | 12,056,000 | - | - | - | 118 | 견적의뢰 / 주문 |
| Nor-Mex G480 | P | 17,435,000 | - | - | - | 153 | 견적의뢰 / 주문 |
| Nor-Mex G575 | P | 25,047,000 | - | - | - | 213 | 견적의뢰 / 주문 |
 |
