상품 상세보기 : 수퍼토르크타이밍풀리 - 수퍼토르크타이밍풀리 S14M형

HOME > 벨트전도 > 타이밍벨트·풀리 > 고토르크 타이밍벨트·풀리 > 수퍼토르크타이밍풀리 > 수퍼토르크타이밍풀리 S14M형

수퍼토르크타이밍풀리

수퍼토르크타이밍풀리 S14M형

미츠보시벨트(주) ( MITSUBOSHI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


61건 중 1~61건 표시

형식	풀리 형상	잇수	풀리 호칭폭 (mm)	피치경 P.D. (mm)	외경 O.D. (mm)	축구멍직경d (mm)	축구멍직경d (mm)	재질
형식	풀리 형상	잇수	풀리 호칭폭 (mm)	피치경 P.D. (mm)	외경 O.D. (mm)	min	max	재질
P28S14M0400A	A형	28	40	124.78	121.98	25	56	강재
P30S14M0400A	A형	30	40	133.69	130.9	25	62	강재
P32S14M0400A	A형	32	40	142.6	139.81	25	62	강재
P34S14M0400A	A형	34	40	151.52	148.72	25	70	강재
P36S14M0400A	A형	36	40	160.43	157.63	25	70	강재
P40S14M0400A	A형	40	40	178.25	175.46	30	80	강재
P42S14M0400A	A형	42	40	187.17	184.37	30	85	강재
P44S14M0400A	A형	44	40	196.08	193.28	30	90	강재
P48S14M0400A	A형	48	40	213.9	211.11	30	90	강재
P50S14M0400A	A형	50	40	222.82	220.02	30	90	강재
P56S14M0400A	A형	56	40	249.55	246.76	30	90	강재
P28S14M0400B	B형	28	40	124.78	121.98	25	56	강재
P30S14M0400B	B형	30	40	133.69	130.9	25	62	강재
P32S14M0400B	B형	32	40	142.6	139.81	25	62	강재
P34S14M0400B	B형	34	40	151.52	148.72	25	70	강재
P36S14M0400B	B형	36	40	160.43	157.63	25	70	강재
P40S14M0400B	B형	40	40	178.25	175.46	30	80	강재
P42S14M0400B	B형	42	40	187.17	184.37	30	85	강재
P44S14M0400B	B형	44	40	196.08	193.28	30	90	강재
P48S14M0400B	B형	48	40	213.9	211.11	30	90	강재
P50S14M0400B	B형	50	40	222.82	220.02	30	90	강재
P56S14M0400B	B형	56	40	249.55	246.76	30	90	강재
P60S14M0400W	W형	60	40	267.38	264.59	35	90	주물
P64S14M0400W	W형	64	40	285.21	282.41	35	90	주물
P72S14M0400W	W형	72	40	320.86	318.06	35	90	주물
P28S14M0600A	A형	28	60	124.78	121.98	25	56	강재
P30S14M0600A	A형	30	60	133.69	130.9	25	62	강재
P32S14M0600A	A형	32	60	142.6	139.81	25	62	강재
P34S14M0600A	A형	34	60	151.52	148.72	25	70	강재
P36S14M0600A	A형	36	60	160.43	157.63	25	70	강재
P40S14M0600A	A형	40	60	178.25	175.46	30	80	강재
P42S14M0600A	A형	42	60	187.17	184.37	30	85	강재
P44S14M0600A	A형	44	60	196.08	193.28	30	90	강재
P48S14M0600A	A형	48	60	213.9	211.11	30	90	강재
P50S14M0600A	A형	50	60	222.82	220.02	30	90	강재
P56S14M0600A	A형	56	60	249.55	246.76	30	90	강재
P28S14M0600B	B형	28	60	124.78	121.98	25	56	강재
P30S14M0600B	B형	30	60	133.69	130.9	25	62	강재
P32S14M0600B	B형	32	60	142.6	139.81	25	62	강재
P34S14M0600B	B형	34	60	151.52	148.72	25	70	강재
P36S14M0600B	B형	36	60	160.43	157.63	25	70	강재
P40S14M0600B	B형	40	60	178.25	175.46	30	80	강재
P42S14M0600B	B형	42	60	187.17	184.37	30	85	강재
P44S14M0600B	B형	44	60	196.08	193.28	30	90	강재
P48S14M0600B	B형	48	60	213.9	211.11	30	90	강재
P50S14M0600B	B형	50	60	222.82	220.02	30	90	강재
P56S14M0600B	B형	56	60	249.55	246.76	30	90	강재
P60S14M0600W	W형	60	60	267.38	264.59	35	90	주물
P64S14M0600W	W형	64	60	285.21	282.41	35	90	주물
P72S14M0600W	W형	72	60	320.86	318.06	35	90	주물
P28S14M0800A	A형	28	80	124.78	121.98	25	56	강재
P30S14M0800A	A형	30	80	133.69	130.9	25	62	강재
P32S14M0800A	A형	32	80	142.6	139.81	25	62	강재
P34S14M0800A	A형	34	80	151.52	148.72	25	70	강재
P36S14M0800A	A형	36	80	160.43	157.63	25	70	강재
P40S14M0800A	A형	40	80	178.25	175.46	30	80	강재
P42S14M0800A	A형	42	80	187.17	184.37	30	85	강재
P44S14M0800A	A형	44	80	196.08	193.28	30	90	강재
P48S14M0800A	A형	48	80	213.9	211.11	30	90	강재
P50S14M0800A	A형	50	80	222.82	220.02	30	90	강재
P56S14M0800A	A형	56	80	249.55	246.76	30	90	강재

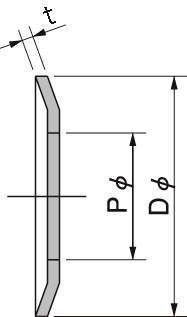

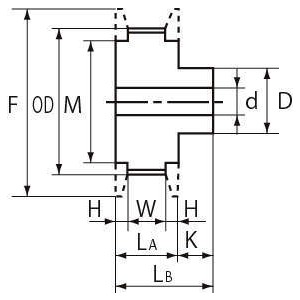

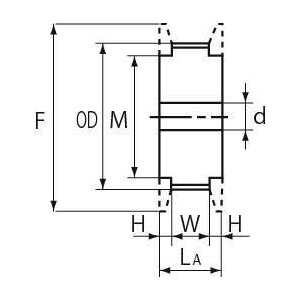

형식	LA (mm)	LB (mm)	LW (mm)	W (mm)	H (mm)	K (mm)	D (mm)	E (mm)	G (mm)	적용플랜지	적용플랜지	적용플랜지	적용플랜지	상품코드
형식	LA (mm)	LB (mm)	LW (mm)	W (mm)	H (mm)	K (mm)	D (mm)	E (mm)	G (mm)	형식	두께 t (mm)	외경 D (mm)	내경 P (mm)	상품코드
P28S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23136101	2.3	136	101	28S14M400A
P30S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23144111	2.3	144	111	30S14M400A
P32S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23152121	2.3	152	121	32S14M400A
P34S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23161131	2.3	161	131	34S14M400A
P36S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23172141	2.3	172	141	36S14M400A
P40S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23190161	2.3	190	161	40S14M400A
P42S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23200164	2.3	200	164	42S14M400A
P44S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23208173	2.3	208	173	44S14M400A
P48S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23224190	2.3	224	190	48S14M400A
P50S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23235200	2.3	235	200	50S14M400A
P56S14M0400A	53	-	-	46	3.5	-	-	-	-	F-23260224	2.3	260	224	56S14M400A
P28S14M0400B	53	73	-	46	3.5	20	90	-	-	F-23136101	2.3	136	101	28S14M400B
P30S14M0400B	53	73	-	46	3.5	20	100	-	-	F-23144111	2.3	144	111	30S14M400B
P32S14M0400B	53	73	-	46	3.5	20	110	-	-	F-23152121	2.3	152	121	32S14M400B
P34S14M0400B	53	73	-	46	3.5	20	120	-	-	F-23161131	2.3	161	131	34S14M400B
P36S14M0400B	53	73	-	46	3.5	20	120	-	-	F-23172141	2.3	172	141	36S14M400B
P40S14M0400B	53	73	-	46	3.5	20	135	-	-	F-23190161	2.3	190	161	40S14M400B
P42S14M0400B	53	73	-	46	3.5	20	145	-	-	F-23200164	2.3	200	164	42S14M400B
P44S14M0400B	53	78	-	46	3.5	25	155	-	-	F-23208173	2.3	208	173	44S14M400B
P48S14M0400B	53	78	-	46	3.5	25	160	-	-	F-23224190	2.3	224	190	48S14M400B
P50S14M0400B	53	78	-	46	3.5	25	160	-	-	F-23235200	2.3	235	200	50S14M400B
P56S14M0400B	53	78	-	46	3.5	25	160	-	-	F-23260224	2.3	260	224	56S14M400B
P60S14M0400W	53	-	78	-	-	-	160	235	20	-	-	-	-	60S14M400W
P64S14M0400W	53	-	78	-	-	-	160	252	20	-	-	-	-	64S14M400W
P72S14M0400W	53	-	78	-	-	-	170	288	20	-	-	-	-	72S14M400W
P28S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23136101	2.3	136	101	28S14M600A
P30S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23144111	2.3	144	111	30S14M600A
P32S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23152121	2.3	152	121	32S14M600A
P34S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23161131	2.3	161	131	34S14M600A
P36S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23172141	2.3	172	141	36S14M600A
P40S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23190161	2.3	190	161	40S14M600A
P42S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23200164	2.3	200	164	42S14M600A
P44S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23208173	2.3	208	173	44S14M600A
P48S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23224190	2.3	224	190	48S14M600A
P50S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23235200	2.3	235	200	50S14M600A
P56S14M0600A	74	-	-	67	3.5	-	-	-	-	F-23260224	2.3	260	224	56S14M600A
P28S14M0600B	74	94	-	67	3.5	20	90	-	-	F-23136101	2.3	136	101	28S14M600B
P30S14M0600B	74	94	-	67	3.5	20	100	-	-	F-23144111	2.3	144	111	30S14M600B
P32S14M0600B	74	94	-	67	3.5	20	110	-	-	F-23152121	2.3	152	121	32S14M600B
P34S14M0600B	74	94	-	67	3.5	20	120	-	-	F-23161131	2.3	161	131	34S14M600B
P36S14M0600B	74	94	-	67	3.5	20	120	-	-	F-23172141	2.3	172	141	36S14M600B
P40S14M0600B	74	94	-	67	3.5	20	135	-	-	F-23190161	2.3	190	161	40S14M600B
P42S14M0600B	74	94	-	67	3.5	20	145	-	-	F-23200164	2.3	200	164	42S14M600B
P44S14M0600B	74	99	-	67	3.5	25	155	-	-	F-23208173	2.3	208	173	44S14M600B
P48S14M0600B	74	99	-	67	3.5	25	160	-	-	F-23224190	2.3	224	190	48S14M600B
P50S14M0600B	74	99	-	67	3.5	25	160	-	-	F-23235200	2.3	235	200	50S14M600B
P56S14M0600B	74	99	-	67	3.5	25	160	-	-	F-23260224	2.3	260	224	56S14M600B
P60S14M0600W	-	-	99	-	-	25	160	235	28	-	-	-	-	60S14M600W
P64S14M0600W	-	-	99	-	-	25	160	252	28	-	-	-	-	64S14M600W
P72S14M0600W	-	-	99	-	-	25	170	288	28	-	-	-	-	72S14M600W
P28S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23136101	2.3	136	101	28S14M800A
P30S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23144111	2.3	144	111	30S14M800A
P32S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23152121	2.3	152	121	32S14M800A
P34S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23161131	2.3	161	131	34S14M800A
P36S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23172141	2.3	172	141	36S14M800A
P40S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23190161	2.3	190	161	40S14M800A
P42S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23200164	2.3	200	164	42S14M800A
P44S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23208173	2.3	208	173	44S14M800A
P48S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23224190	2.3	224	190	48S14M800A
P50S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23235200	2.3	235	200	50S14M800A
P56S14M0800A	95	-	-	88	3.5	-	-	-	-	F-23260224	2.3	260	224	56S14M800A

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	개략질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	개략질량 (kg)	견적의뢰 및 주문
P28S14M0400A	P	310,200	-	-	-	4	견적의뢰 / 주문
P30S14M0400A	P	335,500	-	-	-	5	견적의뢰 / 주문
P32S14M0400A	P	358,600	-	-	-	6	견적의뢰 / 주문
P34S14M0400A	P	381,700	-	-	-	7	견적의뢰 / 주문
P36S14M0400A	P	405,900	-	-	-	7	견적의뢰 / 주문
P40S14M0400A	P	460,900	-	-	-	9	견적의뢰 / 주문
P42S14M0400A	P	504,900	-	-	-	10	견적의뢰 / 주문
P44S14M0400A	P	551,100	-	-	-	11	견적의뢰 / 주문
P48S14M0400A	P	647,900	-	-	-	13	견적의뢰 / 주문
P50S14M0400A	P	676,500	-	-	-	15	견적의뢰 / 주문
P56S14M0400A	P	763,400	-	-	-	19	견적의뢰 / 주문
P28S14M0400B	P	357,500	-	-	-	5	견적의뢰 / 주문
P30S14M0400B	P	386,100	-	-	-	6	견적의뢰 / 주문
P32S14M0400B	P	412,500	-	-	-	7	견적의뢰 / 주문
P34S14M0400B	P	438,900	-	-	-	8	견적의뢰 / 주문
P36S14M0400B	P	467,500	-	-	-	9	견적의뢰 / 주문
P40S14M0400B	P	530,200	-	-	-	11	견적의뢰 / 주문
P42S14M0400B	P	579,700	-	-	-	13	견적의뢰 / 주문
P44S14M0400B	P	632,500	-	-	-	15	견적의뢰 / 주문
P48S14M0400B	P	744,700	-	-	-	17	견적의뢰 / 주문
P50S14M0400B	P	776,600	-	-	-	19	견적의뢰 / 주문
P56S14M0400B	P	876,700	-	-	-	23	견적의뢰 / 주문
P60S14M0400W	P	1,094,500	-	-	-	17	견적의뢰 / 주문
P64S14M0400W	P	1,177,000	-	-	-	18	견적의뢰 / 주문
P72S14M0400W	P	1,298,000	-	-	-	21	견적의뢰 / 주문
P28S14M0600A	P	367,400	-	-	-	6	견적의뢰 / 주문
P30S14M0600A	P	400,400	-	-	-	7	견적의뢰 / 주문
P32S14M0600A	P	432,300	-	-	-	8	견적의뢰 / 주문
P34S14M0600A	P	456,500	-	-	-	9	견적의뢰 / 주문
P36S14M0600A	P	488,400	-	-	-	10	견적의뢰 / 주문
P40S14M0600A	P	521,400	-	-	-	13	견적의뢰 / 주문
P42S14M0600A	P	592,900	-	-	-	14	견적의뢰 / 주문
P44S14M0600A	P	669,900	-	-	-	16	견적의뢰 / 주문
P48S14M0600A	P	834,900	-	-	-	19	견적의뢰 / 주문
P50S14M0600A	P	861,300	-	-	-	21	견적의뢰 / 주문
P56S14M0600A	P	935,000	-	-	-	26	견적의뢰 / 주문
P28S14M0600B	P	422,400	-	-	-	7	견적의뢰 / 주문
P30S14M0600B	P	460,900	-	-	-	8	견적의뢰 / 주문
P32S14M0600B	P	497,200	-	-	-	9	견적의뢰 / 주문
P34S14M0600B	P	524,700	-	-	-	11	견적의뢰 / 주문
P36S14M0600B	P	562,100	-	-	-	12	견적의뢰 / 주문
P40S14M0600B	P	600,600	-	-	-	15	견적의뢰 / 주문
P42S14M0600B	P	683,100	-	-	-	17	견적의뢰 / 주문
P44S14M0600B	P	770,000	-	-	-	19	견적의뢰 / 주문
P48S14M0600B	P	960,300	-	-	-	23	견적의뢰 / 주문
P50S14M0600B	P	990,000	-	-	-	25	견적의뢰 / 주문
P56S14M0600B	P	1,073,600	-	-	-	30	견적의뢰 / 주문
P60S14M0600W	P	1,331,000	-	-	-	22	견적의뢰 / 주문
P64S14M0600W	P	1,419,000	-	-	-	24	견적의뢰 / 주문
P72S14M0600W	P	1,826,000	-	-	-	28	견적의뢰 / 주문
P28S14M0800A	P	419,100	-	-	-	8	견적의뢰 / 주문
P30S14M0800A	P	464,200	-	-	-	9	견적의뢰 / 주문
P32S14M0800A	P	499,400	-	-	-	10	견적의뢰 / 주문
P34S14M0800A	P	523,600	-	-	-	12	견적의뢰 / 주문
P36S14M0800A	P	573,100	-	-	-	13	견적의뢰 / 주문
P40S14M0800A	P	618,200	-	-	-	16	견적의뢰 / 주문
P42S14M0800A	P	697,400	-	-	-	18	견적의뢰 / 주문
P44S14M0800A	P	779,900	-	-	-	20	견적의뢰 / 주문
P48S14M0800A	P	961,400	-	-	-	24	견적의뢰 / 주문
P50S14M0800A	P	1,006,500	-	-	-	26	견적의뢰 / 주문
P56S14M0800A	P	1,144,000	-	-	-	34	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
