무여자작동형브레이크

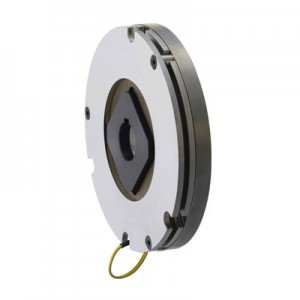

박형무여자작동형브레이크 BXR형
미키풀리㈜ ( MIKI PULLEY )
|
|
| 12건 중 1~12건 표시 | |
| 형식 | 타입 | 규격 | 정마찰 토크 (N · m) | 코일(at20℃) | 코일(at20℃) | 코일(at20℃) | 코일(at20℃) | 최고 회전속도 (min-1) |
| 형식 | 타입 | 규격 | 정마찰 토크 (N · m) | 전압 (V) | 용량 (W) | 전류 (A) | 저항 (Ω) | 최고 회전속도 (min-1) |
| BXR-06-10-005-24V-20DIN | 유지용，모서리로터허브 | 6 | 5 | 24 | 17.6 | 0.73 | 32.7 | 5000 |
| BXR-08-10-012-24V-20DIN | 유지용，모서리로터허브 | 8 | 12 | 24 | 19.4 | 0.81 | 29.7 | 5000 |
| BXR-10-10-016-24V-24DIN | 유지용，모서리로터허브 | 10 | 16 | 24 | 21.5 | 0.9 | 26.8 | 5000 |
| BXR-12-10-030-24V-24DIN | 유지용，모서리로터허브 | 12 | 30 | 24 | 23.7 | 0.99 | 24.3 | 5000 |
| BXR-14-10-038-24V-28DIN | 유지용，모서리로터허브 | 14 | 38 | 24 | 31 | 1.29 | 18.6 | 3600 |
| BXR-16-10-055-24V-28DIN | 유지용，모서리로터허브 | 16 | 55 | 24 | 19 | 0.79 | 30.3 | 3600 |
| BXR-06-20-005-24V-20DIN | 유지용，스플라인로터허브 | 6 | 5 | 24 | 17.6 | 0.73 | 32.7 | 5000 |
| BXR-08-20-012-24V-20DIN | 유지용，스플라인로터허브 | 8 | 12 | 24 | 19.4 | 0.81 | 29.7 | 5000 |
| BXR-10-20-016-24V-24DIN | 유지용，스플라인로터허브 | 10 | 16 | 24 | 21.5 | 0.9 | 26.8 | 5000 |
| BXR-12-20-030-24V-24DIN | 유지용，스플라인로터허브 | 12 | 30 | 24 | 23.7 | 0.99 | 24.3 | 5000 |
| BXR-14-20-038-24V-28DIN | 유지용，스플라인로터허브 | 14 | 38 | 24 | 31 | 1.29 | 18.6 | 3600 |
| BXR-16-20-055-24V-28DIN | 유지용，스플라인로터허브 | 16 | 55 | 24 | 19 | 0.79 | 30.3 | 3600 |
| 형식 | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) |
| 형식 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | R (mm) | S (mm) |
| BXR-06-10-005-24V-20DIN | 83.5 | 76 | 82 | 47 | 42 | 35 | 4.5 | 9 |
| BXR-08-10-012-24V-20DIN | 93.5 | 85 | 92 | 49 | 42 | 35 | 4.5 | 10 |
| BXR-10-10-016-24V-24DIN | 123.5 | 115 | 122 | 62 | 55 | 45 | 4.5 | 9.5 |
| BXR-12-10-030-24V-24DIN | 137.5 | 130 | 136 | 65 | 62 | 50 | 4.5 | 12 |
| BXR-14-10-038-24V-28DIN | 167.5 | 158 | 166 | 80 | 74 | 60 | 5.5 | 12 |
| BXR-16-10-055-24V-28DIN | 185 | 175 | 184 | 100 | 86 | 65 | 5.5 | 12.5 |
| BXR-06-20-005-24V-20DIN | 83.5 | 76 | 82 | 47 | 36 | 35 | 4.5 | 9 |
| BXR-08-20-012-24V-20DIN | 93.5 | 85 | 92 | 49 | 42 | 35 | 4.5 | 10 |
| BXR-10-20-016-24V-24DIN | 123.5 | 115 | 122 | 62 | 56 | 45 | 4.5 | 9.5 |
| BXR-12-20-030-24V-24DIN | 137.5 | 130 | 136 | 65 | 61 | 50 | 4.5 | 12 |
| BXR-14-20-038-24V-28DIN | 167.5 | 158 | 166 | 80 | 75 | 60 | 5.5 | 12 |
| BXR-16-20-055-24V-28DIN | 185 | 175 | 184 | 100 | 82 | 65 | 5.5 | 12.5 |
| 형식 | 축방향치수 | 축방향치수 | 축방향치수 | 축방향치수 | 축방향치수 | 축방향치수 | 축방향치수 | 구멍경 | 구멍경 | 구멍경 | 구멍경 |
| 형식 | J (mm) | J1 (mm) | L (mm) | N (mm) | K (mm) | K1 (mm) | a (mm) | d (mm) | b (mm) | t (mm) | dmax (mm) |
| BXR-06-10-005-24V-20DIN | 17 | - | 7 | 14.7 | 25 | - | 0.1 | 20 | 6 | 22.5 | 25 |
| BXR-08-10-012-24V-20DIN | 19 | - | 7 | 15.7 | 27 | - | 0.1 | 20 | 6 | 22.5 | 25 |
| BXR-10-10-016-24V-24DIN | 14.6 | - | 9 | 13.7 | 24.3 | - | 0.1 | 24 | 8 | 27 | 28 |
| BXR-12-10-030-24V-24DIN | 15.4 | - | 9 | 12.5 | 25 | - | 0.15 | 24 | 8 | 27 | 30 |
| BXR-14-10-038-24V-28DIN | 16 | - | 9 | 12 | 25 | - | 0.15 | 28 | 8 | 31 | 38 |
| BXR-16-10-055-24V-28DIN | 21.4 | - | 11.5 | 19.4 | 32.7 | - | 0.2 | 28 | 8 | 31 | 45 |
| BXR-06-20-005-24V-20DIN | 17 | 18 | 12.5 | 14.7 | 25 | 30.5 | 0.1 | 20 | 6 | 22.5 | 25 |
| BXR-08-20-012-24V-20DIN | 19 | 20 | 13.5 | 15.7 | 27 | 33.5 | 0.1 | 20 | 6 | 22.5 | 30 |
| BXR-10-20-016-24V-24DIN | 14.6 | 18.2 | 15 | 13.7 | 24.3 | 33.2 | 0.1 | 24 | 8 | 27 | 40 |
| BXR-12-20-030-24V-24DIN | 15.4 | 17.8 | 15 | 12.5 | 25 | 32.8 | 0.15 | 24 | 8 | 27 | 45 |
| BXR-14-20-038-24V-28DIN | 16 | 17.2 | 16 | 12 | 25 | 33.2 | 0.15 | 28 | 8 | 31 | 55 |
| BXR-16-20-055-24V-28DIN | 21.4 | 24.6 | 18 | 19.4 | 32.7 | 42.6 | 0.2 | 28 | 8 | 31 | 65 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| BXR-06-10-005-24V-20DIN | P | 338,800 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-08-10-012-24V-20DIN | P | 385,000 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-10-10-016-24V-24DIN | P | 477,400 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-12-10-030-24V-24DIN | P | 677,600 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-14-10-038-24V-28DIN | P | 924,000 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-16-10-055-24V-28DIN | P | 1,232,000 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-06-20-005-24V-20DIN | P | 385,000 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-08-20-012-24V-20DIN | P | 431,200 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-10-20-016-24V-24DIN | P | 539,000 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-12-20-030-24V-24DIN | P | 754,600 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-14-20-038-24V-28DIN | P | 1,016,400 | - | - | - | - | 견적의뢰 / 주문 |
| BXR-16-20-055-24V-28DIN | P | 1,353,000 | - | - | - | - | 견적의뢰 / 주문 |
 |
