여자작동형클러치·브레이크

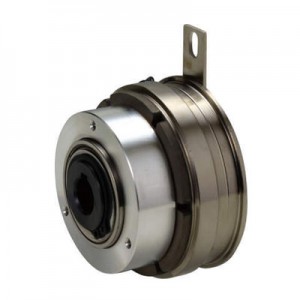

CSZ형 여자클러치(원터치취부형)
미키풀리(주) ( MIKI PULLEY )
|
|
| 3건 중 1~3건 표시 | |

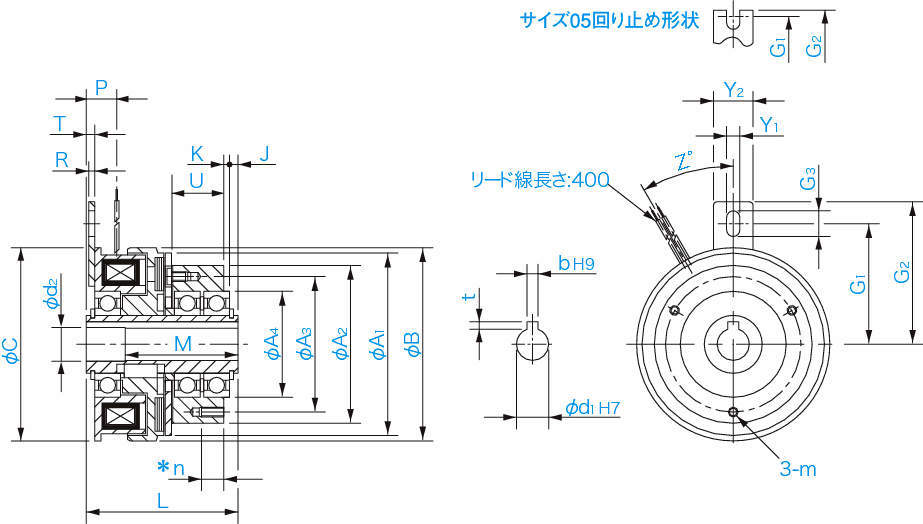

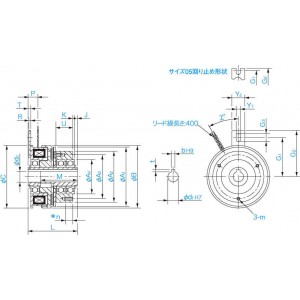

| 형식 | 규격 | 축구멍치수(mm) | 축구멍치수(mm) | 축구멍치수(mm) | 축구멍치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) |
| 형식 | 규격 | d1H7 | d2 | bH9 | t | A1 | A2 | A3 | A4 | B | C |
| CSZ-05-35 | 05 | 10 | 10.2 | 3(＋0.030/0) | 1.5(＋0.3/0) | 50 | 47 | 38 | 28(0/-0.009) | 54 | 50 |
| CSZ-06-35 | 06 | 12 | 12.2 | 4(＋0.030/0) | 2(＋0.3/0) | 63 | 55 | 46 | 37(0/-0.011) | 67.5 | 67.5 |
| CSZ-08-35 | 08 | 15 | 15.5 | 5(＋0.030/0) | 2(＋0.3/0) | 80 | 70 | 60 | 47(0/-0.011) | 85 | 85 |
| 형식 | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 레이디얼방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) | 축방향치수(mm) |
| 형식 | G1 | G2 | G3 | Y1 | Y2 | J | K | L | M | P | R | T | U | Z |
| CSZ-05-35 | 28 | 31 | - | 3.1 | 8 | 2.1 | 2 | 47.2 | 33 | 7.9 | 1.6 | 1.9 | 14 | 180 |
| CSZ-06-35 | 42.5 | 50 | 9.5 | 4.5 | 14 | 2.5 | 2.3 | 53.5 | 40 | 9.8 | 2 | 2.5 | 18 | 30 |
| CSZ-08-35 | 57.5 | 65 | 11.5 | 6.5 | 16 | 3 | 2.5 | 58 | 43 | 11.5 | 2 | 3 | 18.5 | 30 |
| 형식 | 축방향치수(mm) | 축방향치수(mm) | 동마찰 토크 Td(N · m) | 정마찰 토크 Ts(N · m) | 코일(at20℃) | 코일(at21℃) | 코일(at22℃) | 코일(at23℃) | 최고 회전속도 (min-1) | 사용 베어링 |
| 형식 | m | n | 동마찰 토크 Td(N · m) | 정마찰 토크 Ts(N · m) | 전압 (V) | 용량 (W) | 전류 (A) | 저항 (Ω) | 최고 회전속도 (min-1) | 사용 베어링 |
| CSZ-05-35 | M4 | 6 | 2.4 | 2.4 | DC24 | 10 | 0.42 | 57 | 1800 | 6902ZZ |
| CSZ-06-35 | M4 | 6 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | 1800 | 6904ZZ |
| CSZ-08-35 | M4 | 8 | 10 | 11 | DC24 | 15 | 0.63 | 38 | 1800 | 6906ZZ |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| CSZ-05-35 | P | 875,600 | - | - | - | - | 견적의뢰 / 주문 |
| CSZ-06-35 | P | 990,000 | - | - | - | - | 견적의뢰 / 주문 |
| CSZ-08-35 | P | 1,100,000 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
