서보플렉스커플링 SFH
SFH-S 서보플렉스커플링(더블엘리먼트·플로팅샤프트·예비구멍제품)
미키풀리(주) ( MIKI PULLEY )
|
|
| 6건 중 1~6건 표시 | |

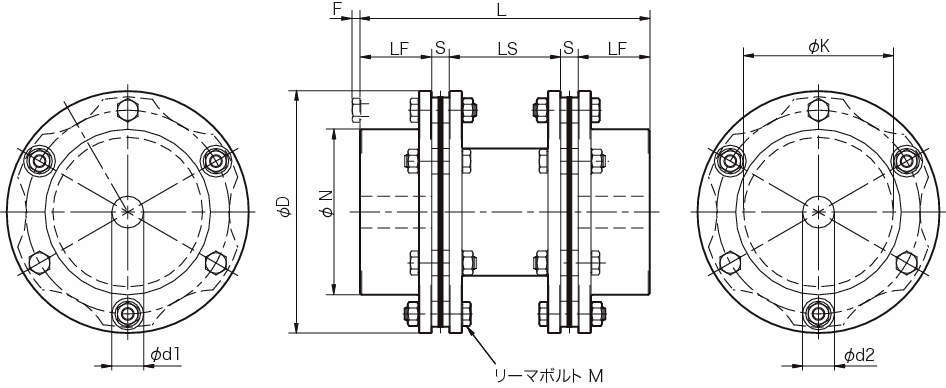

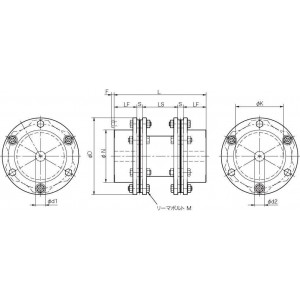

| 형식 | 사이즈 | 축구멍직경d1 · d2(mm) | 축구멍직경d1 · d2(mm) | 축구멍직경d1 · d2(mm) | D (mm) | N (mm) | L (mm) |
| 형식 | 사이즈 | 파이로트홀 | 최소 | 최대 | D (mm) | N (mm) | L (mm) |
| SFH-150G | SFH-150G | 20 | 22 | 70 | 152 | 104 | 182 |
| SFH-170G | SFH-170G | 25 | 28 | 80 | 178 | 118 | 218 |
| SFH-190G | SFH-190G | 30 | 32 | 85 | 190 | 126 | 260 |
| SFH-210G | SFH-210G | 35 | 38 | 90 | 210 | 130 | 290 |
| SFH-220G | SFH-220G | 45 | 48 | 100 | 225 | 144 | 335 |
| SFH-260G | SFH-260G | 50 | 55 | 115 | 262 | 166 | 391 |
| 형식 | LF (mm) | LS (mm) | S (mm) | F (mm) | K (mm) | M |
| 형식 | LF (mm) | LS (mm) | S (mm) | F (mm) | K (mm) | M |
| SFH-150G | 45 | 70 | 11 | 5 | 94 | M8 |
| SFH-170G | 55 | 80 | 14 | 6 | 108 | M10 |
| SFH-190G | 65 | 100 | 15 | 10 | 116 | M12 |
| SFH-210G | 75 | 110 | 15 | 8 | 124 | M16 |
| SFH-220G | 90 | 115 | 20 | -2 | 132 | M16 |
| SFH-260G | 100 | 145 | 23 | 11 | 150 | M20 |
| 형식 | 허용 토크 (N · m) | 최고 회전속도 (min-1) | 최대허용오차 | 최대허용오차 | 최대허용오차 | 비틀림 스프링정수 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) |
| 형식 | 허용 토크 (N · m) | 최고 회전속도 (min-1) | 편심 (mm) | 편각 (°) | 축방향변위 (mm) | 비틀림 스프링정수 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) |
| SFH-150G | 1000 | 5900 | 1.4 | 1(한쪽) | ±0.8 | 750000 | 122 | 21.74×10^-3 |
| SFH-170G | 1300 | 5100 | 1.6 | 1(한쪽) | ±1.0 | 1420000 | 112 | 51.24×10^-3 |
| SFH-190G | 2000 | 4700 | 2 | 1(한쪽) | ±1.0 | 1700000 | 122 | 81.25×10^-3 |
| SFH-210G | 4000 | 4300 | 2.1 | 1(한쪽) | ±1.1 | 2340000 | 254 | 124.70×10^-3 |
| SFH-220G | 5000 | 4000 | 2.3 | 1(한쪽) | ±1.2 | 2970000 | 224 | 175.84×10^-3 |
| SFH-260G | 8000 | 3400 | 2.9 | 1(한쪽) | ±1.4 | 5930000 | 306 | 432.03×10^-3 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (Kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (Kg) | 견적의뢰 및 주문 |
| SFH-150G | P | 3,212,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| SFH-170G | P | 4,048,000 | - | - | - | 14 | 견적의뢰 / 주문 |
| SFH-190G | P | 5,236,000 | - | - | - | 19 | 견적의뢰 / 주문 |
| SFH-210G | P | 6,798,000 | - | - | - | 24 | 견적의뢰 / 주문 |
| SFH-220G | P | 7,788,000 | - | - | - | 30 | 견적의뢰 / 주문 |
| SFH-260G | P | 10,472,000 | - | - | - | 53 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
