서보플렉스커플링 SFS
SFS-W 서보플렉스커플링(더블엘리먼트·테이퍼축)
미키풀리(주) ( MIKI PULLEY )
|
|
| 10건 중 1~10건 표시 | |

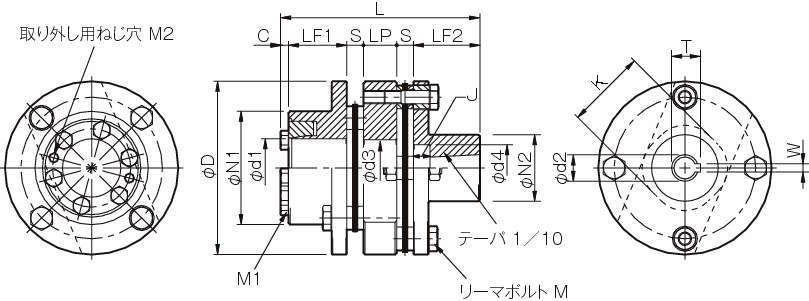

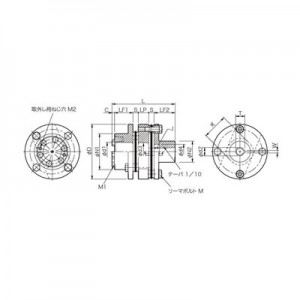

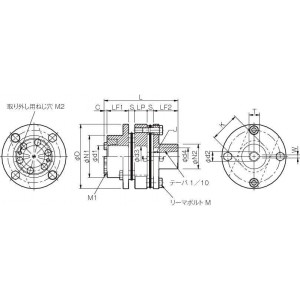

| 형식 | 사이즈 | 축구멍경(mm) | 축구멍경(mm) | W (mm) +0.030/0 | T (mm) +0.30/0 | d4 (mm) | J (mm) | D (mm) | N1 (mm) | N2 (mm) | L (mm) |
| 형식 | 사이즈 | d1 | d2 | W (mm) +0.030/0 | T (mm) +0.30/0 | d4 (mm) | J (mm) | D (mm) | N1 (mm) | N2 (mm) | L (mm) |
| SFS-06W-12M-11C | SFS-06W | 12 | 11 | 4 | 12.2 | 18 | 9 | 68 | 40 | 30 | 78.8 |
| SFS-06W-14M-11C | SFS-06W | 14 | 11 | 4 | 12.2 | 18 | 9 | 68 | 40 | 30 | 78.8 |
| SFS-06W-15M-11C | SFS-06W | 15 | 11 | 4 | 12.2 | 18 | 9 | 68 | 40 | 30 | 78.8 |
| SFS-06W-15M-16C | SFS-06W | 15 | 16 | 5 | 17.3 | 28 | 10 | 68 | 40 | 40 | 93.8 |
| SFS-08W-15M-16C | SFS-08W | 15 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 |
| SFS-08W-16M-16C | SFS-08W | 16 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 |
| SFS-08W-20M-16C | SFS-08W | 20 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 |
| SFS-08W-22M-16C | SFS-08W | 22 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 |
| SFS-09W-25M-16C | SFS-09W | 25 | 16 | 5 | 17.3 | 28 | 10 | 94 | 58 | 40 | 112.8 |
| SFS-09W-28M-16C | SFS-09W | 28 | 16 | 5 | 17.3 | 28 | 10 | 94 | 58 | 40 | 112.8 |
| 형식 | LF1 (mm) | LF2 (mm) | S (mm) | C (mm) | d3 (mm) | K (mm) | M | M1 | M2 |
| 형식 | LF1 (mm) | LF2 (mm) | S (mm) | C (mm) | d3 (mm) | K (mm) | M | M1 | M2 |
| SFS-06W-12M-11C | 25 | 25 | 6 | 4.8 | 24 | 30 | 8-M6×18 | 4-M5 | 2-M5 |
| SFS-06W-14M-11C | 25 | 25 | 6 | 4.8 | 24 | 30 | 8-M6×18 | 4-M5 | 2-M5 |
| SFS-06W-15M-11C | 25 | 25 | 6 | 4.8 | 24 | 30 | 8-M6×18 | 4-M5 | 2-M5 |
| SFS-06W-15M-16C | 25 | 40 | 6 | 4.8 | 24 | 30 | 8-M6×18 | 4-M5 | 2-M5 |
| SFS-08W-15M-16C | 30 | 40 | 6 | 4.8 | 38 | 38 | 8-M6×20 | 4-M6 | 2-M6 |
| SFS-08W-16M-16C | 30 | 40 | 6 | 4.8 | 38 | 38 | 8-M6×20 | 4-M6 | 2-M6 |
| SFS-08W-20M-16C | 30 | 40 | 6 | 4.8 | 38 | 38 | 8-M6×20 | 4-M6 | 2-M6 |
| SFS-08W-22M-16C | 30 | 40 | 6 | 4.8 | 38 | 38 | 8-M6×20 | 4-M6 | 2-M6 |
| SFS-09W-25M-16C | 30 | 40 | 8 | 4.8 | 42 | 42 | 8-M8×27 | 6-M6 | 2-M6 |
| SFS-09W-28M-16C | 30 | 40 | 8 | 4.8 | 42 | 42 | 8-M8×27 | 6-M6 | 2-M6 |
| 형식 | 허용 토크 (N · m) | 최고 회전속도 (min-1) | 최대허용오차 | 최대허용오차 | 최대허용오차 | 비틀림 스프링정수 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) |
| 형식 | 허용 토크 (N · m) | 최고 회전속도 (min-1) | 편심 (mm) | 편각 (°) | 축방향변위 (mm) | 비틀림 스프링정수 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) |
| SFS-06W-12M-11C | 40 | 5000 | 0.3 | 1(한쪽) | ±1.6 | 14000 | 22 | 0.40×10^-3 |
| SFS-06W-14M-11C | 40 | 5000 | 0.3 | 1(한쪽) | ±1.6 | 14000 | 22 | 0.40×10^-3 |
| SFS-06W-15M-11C | 40 | 5000 | 0.3 | 1(한쪽) | ±1.6 | 14000 | 22 | 0.40×10^-3 |
| SFS-06W-15M-16C | 40 | 5000 | 0.3 | 1(한쪽) | ±1.6 | 14000 | 22 | 0.45×10^-3 |
| SFS-08W-15M-16C | 80 | 5000 | 0.3 | 1(한쪽) | ±2.0 | 41000 | 30 | 1.07×10^-3 |
| SFS-08W-16M-16C | 80 | 5000 | 0.3 | 1(한쪽) | ±2.0 | 41000 | 30 | 1.07×10^-3 |
| SFS-08W-20M-16C | 80 | 5000 | 0.3 | 1(한쪽) | ±2.0 | 41000 | 30 | 1.07×10^-3 |
| SFS-08W-22M-16C | 80 | 5000 | 0.3 | 1(한쪽) | ±2.0 | 41000 | 30 | 1.07×10^-3 |
| SFS-09W-25M-16C | 180 | 5000 | 0.5 | 1(한쪽) | ±2.4 | 85000 | 61 | 2.10×10^-3 |
| SFS-09W-28M-16C | 180 | 5000 | 0.5 | 1(한쪽) | ±2.4 | 85000 | 61 | 2.10×10^-3 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (Kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (Kg) | 견적의뢰 및 주문 |
| SFS-06W-12M-11C | P | 972,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SFS-06W-14M-11C | P | 972,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SFS-06W-15M-11C | P | 972,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SFS-06W-15M-16C | P | 972,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SFS-08W-15M-16C | P | 1,155,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SFS-08W-16M-16C | P | 1,155,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SFS-08W-20M-16C | P | 1,155,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SFS-08W-22M-16C | P | 1,155,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SFS-09W-25M-16C | P | 1,298,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SFS-09W-28M-16C | P | 1,298,000 | - | - | - | 2 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
