상품 상세보기 : 마이크로클러치·브레이크 - 마이크로여자클러치 102형(베어링취부)

HOME > 동력전달주변기기 > 전자클러치·브레이크 > 마이크로클러치·브레이크 > 마이크로여자클러치 102형(베어링취부)

마이크로클러치·브레이크

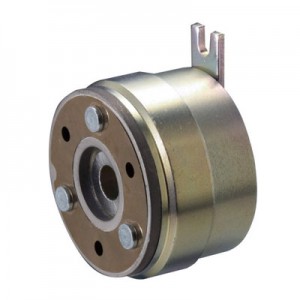

마이크로여자클러치 102형(베어링취부)

미키풀리(주) ( MIKI PULLEY )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


30건 중 1~30건 표시

형식	타입	규격	동마찰 토크 (Nm)	코일(at20℃)	코일(at20℃)	코일(at20℃)	코일(at20℃)
형식	타입	규격	동마찰 토크 (Nm)	전압 (V)	용량 (W)	전류 (A)	저항 (Ω)
102-02-33-24V-5	직접취부용	2	0.4	DC24	6	0.25	96
102-03-33-24V-6	직접취부용	3	0.6	DC24	6	0.25	96
102-04-33-24V-10	직접취부용	4	1.2	DC24	8	0.33	72
102-04-33-24V-8	직접취부용	4	1.2	DC24	8	0.33	72
102-05-33-24V-10	직접취부용	5	2.4	DC24	10	0.42	58
102-05-33-24V-15	직접취부용	5	2.4	DC24	10	0.42	58
102-02-35-24V-R5-A5	관통축용	2	0.4	DC24	6	0.25	96
102-03-35-24V-R6-A6	관통축용	3	0.6	DC24	6	0.25	96
102-04-35-24V-R10-A10	관통축용	4	1.2	DC24	8	0.33	72
102-04-35-24V-R10-A8	관통축용	4	1.2	DC24	8	0.33	72
102-04-35-24V-R8-A10	관통축용	4	1.2	DC24	8	0.33	72
102-04-35-24V-R8-A8	관통축용	4	1.2	DC24	8	0.33	72
102-05-35-24V-R10-A10	관통축용	5	2.4	DC24	10	0.42	58
102-05-35-24V-R10-A15	관통축용	5	2.4	DC24	10	0.42	58
102-05-35-24V-R15-A10	관통축용	5	2.4	DC24	10	0.42	58
102-05-35-24V-R15-A15	관통축용	5	2.4	DC24	10	0.42	58
102-02-31-24V-R5-A5	맞춤축용	2	0.4	DC24	6	0.25	96
102-03-31-24V-R6-A6DIN	맞춤축용	3	0.6	DC24	6	0.25	96
102-04-31-24V-R10-A10DIN	맞춤축용	4	1.2	DC24	8	0.33	72
102-04-31-24V-R10-A10JIS	맞춤축용	4	1.2	DC24	8	0.33	72
102-04-31-24V-R10-A8DIN	맞춤축용	4	1.2	DC24	8	0.33	72
102-04-31-24V-R8-A8DIN	맞춤축용	4	1.2	DC24	8	0.33	72
102-05-31-24V-R10-A10DIN	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R10-A10JIS	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R10-A15DIN	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R10-A15JIS	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R15-A10DIN	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R15-A10JIS	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R15-A15DIN	맞춤축용	5	2.4	DC24	10	0.42	58
102-05-31-24V-R15-A15JIS	맞춤축용	5	2.4	DC24	10	0.42	58

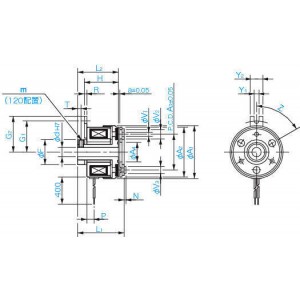

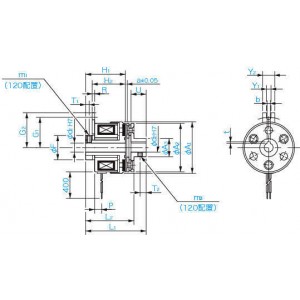

형식	최고 회전속도 (min-1)	로터	로터	아마추어	아마추어	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)
형식	최고 회전속도 (min-1)	내경d1 (mm)	키홈규격	내경d2 (mm)	키홈규격	A1	A2	A3	A4
102-02-33-24V-5	500	5	-	-	-	31	28	19.5	10.5
102-03-33-24V-6	500	6	-	-	-	34	32	23	12.5
102-04-33-24V-10	500	10	-	-	-	43	40	30	18.5
102-04-33-24V-8	500	8	-	-	-	43	40	30	18.5
102-05-33-24V-10	500	10	-	-	-	54	50	38	25.5
102-05-33-24V-15	500	15	-	-	-	54	50	38	25.5
102-02-35-24V-R5-A5	500	5	-	5	-	31	28	13	-
102-03-35-24V-R6-A6	500	6	-	6	-	34	32	14	-
102-04-35-24V-R10-A10	500	10	-	10	-	43	40	18	-
102-04-35-24V-R10-A8	500	10	-	8	-	43	40	18	-
102-04-35-24V-R8-A10	500	8	-	10	-	43	40	18	-
102-04-35-24V-R8-A8	500	8	-	8	-	43	40	18	-
102-05-35-24V-R10-A10	500	10	-	10	-	54	50	28	-
102-05-35-24V-R10-A15	500	10	-	15	-	54	50	28	-
102-05-35-24V-R15-A10	500	15	-	10	-	54	50	28	-
102-05-35-24V-R15-A15	500	15	-	15	-	54	50	28	-
102-02-31-24V-R5-A5	500	5	-	5	-	31	28	9.5	-
102-03-31-24V-R6-A6DIN	500	6	-	6	신JIS	34	32	12	-
102-04-31-24V-R10-A10DIN	500	10	-	10	신JIS	43	40	17	-
102-04-31-24V-R10-A10JIS	500	10	-	10	구JIS	43	40	17	-
102-04-31-24V-R10-A8DIN	500	10	-	8	신JIS	43	40	17	-
102-04-31-24V-R8-A8DIN	500	8	-	8	신JIS	43	40	17	-
102-05-31-24V-R10-A10DIN	500	10	-	10	신JIS	54	50	24	-
102-05-31-24V-R10-A10JIS	500	10	-	10	구JIS	54	50	24	-
102-05-31-24V-R10-A15DIN	500	10	-	15	신JIS	54	50	24	-
102-05-31-24V-R10-A15JIS	500	10	-	15	구JIS	54	50	24	-
102-05-31-24V-R15-A10DIN	500	15	-	10	신JIS	54	50	24	-
102-05-31-24V-R15-A10JIS	500	15	-	10	구JIS	54	50	24	-
102-05-31-24V-R15-A15DIN	500	15	-	15	신JIS	54	50	24	-
102-05-31-24V-R15-A15JIS	500	15	-	15	구JIS	54	50	24	-

형식	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)	레이디얼방향치수(mm)
형식	F	V1	V2	V3	G1	G2	Y1	Y2	Z	m
102-02-33-24V-5	14	2-2.1	2-5.3	2-4	16.8	20	3.1	8	4-90°	2-M3
102-03-33-24V-6	16	3-2.6	3-6	3-4.	20	23	3.1	8	6-60°	2-M3
102-04-33-24V-10	22	3-3.1	3-6	3-5	23	26	3.1	8	6-60°	2-M4
102-04-33-24V-8	22	3-3.1	3-6	3-5	23	26	3.1	8	6-60°	2-M4
102-05-33-24V-10	30	3-3.1	3-6.5	3-5.5	28	31	3.1	8	6-60°	2-M5
102-05-33-24V-15	30	3-3.1	3-6.5	3-5.5	28	31	3.1	8	6-60°	2-M5
102-02-35-24V-R5-A5	14	-	-	-	16	20	3.1	8	-	2-M3
102-03-35-24V-R6-A6	16	-	-	-	20	23	3.1	8	-	2-M3
102-04-35-24V-R10-A10	22	-	-	-	23	26	3.1	8	-	2-M4
102-04-35-24V-R10-A8	22	-	-	-	23	26	3.1	8	-	2-M4
102-04-35-24V-R8-A10	22	-	-	-	23	26	3.1	8	-	2-M4
102-04-35-24V-R8-A8	22	-	-	-	23	26	3.1	8	-	2-M4
102-05-35-24V-R10-A10	30	-	-	-	28	31	3.1	8	-	2-M5
102-05-35-24V-R10-A15	30	-	-	-	28	31	3.1	8	-	2-M5
102-05-35-24V-R15-A10	30	-	-	-	28	31	3.1	8	-	2-M5
102-05-35-24V-R15-A15	30	-	-	-	28	31	3.1	8	-	2-M5
102-02-31-24V-R5-A5	14	-	-	-	16.8	20	3.1	8	-	-
102-03-31-24V-R6-A6DIN	16	-	-	-	20	23	3.1	8	-	-
102-04-31-24V-R10-A10DIN	22	-	-	-	23	26	3.1	8	-	-
102-04-31-24V-R10-A10JIS	22	-	-	-	23	26	3.1	8	-	-
102-04-31-24V-R10-A8DIN	22	-	-	-	23	26	3.1	8	-	-
102-04-31-24V-R8-A8DIN	22	-	-	-	23	26	3.1	8	-	-
102-05-31-24V-R10-A10DIN	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R10-A10JIS	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R10-A15DIN	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R10-A15JIS	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R15-A10DIN	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R15-A10JIS	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R15-A15DIN	30	-	-	-	28	31	3.1	8	-	-
102-05-31-24V-R15-A15JIS	30	-	-	-	28	31	3.1	8	-	-

형식	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)/U	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)	축방향치수(mm)
형식	H	H1	H2	R	L1	L2	P	축방향치수(mm)/U	N	T	T1	T2	a
102-02-33-24V-5	19.5	-	-	1.6	25.9	23.5	5	-	0.8	2.5	-	-	0.1
102-03-33-24V-6	21.9	-	-	1.6	28.5	26.2	4.7	-	1.2	2.3	-	-	0.15
102-04-33-24V-10	25.1	-	-	1.6	33.2	30.4	5	-	1.5	2.8	-	-	0.15
102-04-33-24V-8	25.1	-	-	1.6	33.2	30.4	5	-	1.5	2.8	-	-	0.15
102-05-33-24V-10	27.9	-	-	1.6	37.3	34.1	6	-	1.5	3.3	-	-	0.2
102-05-33-24V-15	27.9	-	-	1.6	37.3	34.1	6	-	1.5	3.3	-	-	0.2
102-02-35-24V-R5-A5	-	23.5	19.5	1.6	33	27.9	5	-	4.8	2.5	-	-	0.1
102-03-35-24V-R6-A6	-	26.2	21.9	1.6	38.5	30.5	4.7	-	7.8	2.3	-	-	0.15
102-04-35-24V-R10-A10	-	30.4	25.1	1.6	45.2	35.8	5	-	9.1	2.8	-	-	0.15
102-04-35-24V-R10-A8	-	30.4	25.1	1.6	45.2	35.8	5	-	9.1	2.8	-	-	0.15
102-04-35-24V-R8-A10	-	30.4	25.1	1.6	45.2	35.8	5	-	9.1	2.8	-	-	0.15
102-04-35-24V-R8-A8	-	30.4	25.1	1.6	45.2	35.8	5	-	9.1	2.8	-	-	0.15
102-05-35-24V-R10-A10	-	34.1	27.9	1.6	49.3	40.3	6	-	8.8	3.3	-	-	0.2
102-05-35-24V-R10-A15	-	34.1	27.9	1.6	49.3	40.3	6	-	8.8	3.3	-	-	0.2
102-05-35-24V-R15-A10	-	34.1	27.9	1.6	49.3	40.3	6	-	8.8	3.3	-	-	0.2
102-05-35-24V-R15-A15	-	34.1	27.9	1.6	49.3	40.3	6	-	8.8	3.3	-	-	0.2
102-02-31-24V-R5-A5	-	23.5	19.5	1.6	33	27.9	5	7	-	-	2.5	2.5	0.1
102-03-31-24V-R6-A6DIN	-	26.2	21.9	1.6	38.5	30.5	4.7	10	-	-	2.3	4	0.15
102-04-31-24V-R10-A10DIN	-	30.4	25.1	1.6	45.2	35.8	5	12	-	-	2.8	5	0.15
102-04-31-24V-R10-A10JIS	-	30.4	25.1	1.6	45.2	35.8	5	12	-	-	2.8	5	0.15
102-04-31-24V-R10-A8DIN	-	30.4	25.1	1.6	45.2	35.8	5	12	-	-	2.8	5	0.15
102-04-31-24V-R8-A8DIN	-	30.4	25.1	1.6	45.2	35.8	5	12	-	-	2.8	5	0.15
102-05-31-24V-R10-A10DIN	-	34.1	27.9	1.6	49.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R10-A10JIS	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R10-A15DIN	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R10-A15JIS	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R15-A10DIN	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R15-A10JIS	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R15-A15DIN	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2
102-05-31-24V-R15-A15JIS	-	34.1	27.9	1.6	43.3	40.3	6	12	-	-	3.3	5	0.2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
102-02-33-24V-5	P	345,400	-	-	-	-	견적의뢰 / 주문
102-03-33-24V-6	P	378,400	-	-	-	-	견적의뢰 / 주문
102-04-33-24V-10	P	459,800	-	-	-	-	견적의뢰 / 주문
102-04-33-24V-8	P	459,800	-	-	-	-	견적의뢰 / 주문
102-05-33-24V-10	P	591,800	-	-	-	-	견적의뢰 / 주문
102-05-33-24V-15	P	591,800	-	-	-	-	견적의뢰 / 주문
102-02-35-24V-R5-A5	P	391,600	-	-	-	-	견적의뢰 / 주문
102-03-35-24V-R6-A6	P	426,800	-	-	-	-	견적의뢰 / 주문
102-04-35-24V-R10-A10	P	530,200	-	-	-	-	견적의뢰 / 주문
102-04-35-24V-R10-A8	P	530,200	-	-	-	-	견적의뢰 / 주문
102-04-35-24V-R8-A10	P	530,200	-	-	-	-	견적의뢰 / 주문
102-04-35-24V-R8-A8	P	530,200	-	-	-	-	견적의뢰 / 주문
102-05-35-24V-R10-A10	P	677,600	-	-	-	-	견적의뢰 / 주문
102-05-35-24V-R10-A15	P	677,600	-	-	-	-	견적의뢰 / 주문
102-05-35-24V-R15-A10	P	677,600	-	-	-	-	견적의뢰 / 주문
102-05-35-24V-R15-A15	P	677,600	-	-	-	-	견적의뢰 / 주문
102-02-31-24V-R5-A5	P	382,800	-	-	-	-	견적의뢰 / 주문
102-03-31-24V-R6-A6DIN	P	411,400	-	-	-	-	견적의뢰 / 주문
102-04-31-24V-R10-A10DIN	P	512,600	-	-	-	-	견적의뢰 / 주문
102-04-31-24V-R10-A10JIS	P	512,600	-	-	-	-	견적의뢰 / 주문
102-04-31-24V-R10-A8DIN	P	512,600	-	-	-	-	견적의뢰 / 주문
102-04-31-24V-R8-A8DIN	P	512,600	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R10-A10DIN	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R10-A10JIS	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R10-A15DIN	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R10-A15JIS	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R15-A10DIN	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R15-A10JIS	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R15-A15DIN	P	660,000	-	-	-	-	견적의뢰 / 주문
102-05-31-24V-R15-A15JIS	P	660,000	-	-	-	-	견적의뢰 / 주문
