스타플렉스커플링

스타플렉스커플링(예비구멍제품)

미키풀리(주) ( MIKI PULLEY )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


25건 중 1~25건 표시

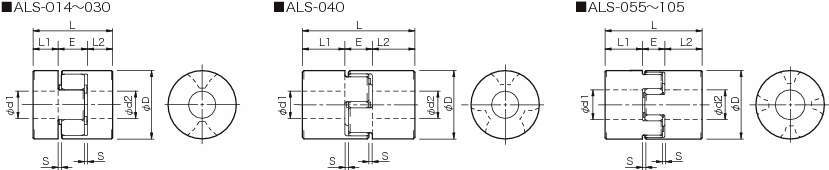

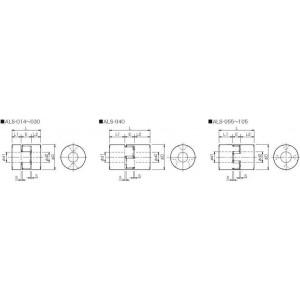

형식	사이즈	요소	축홀경d1 · d2(mm)	축홀경d1 · d2(mm)	축홀경d1 · d2(mm)	D (mm)	L (mm)	L1 · L2 (mm)	E (mm)	S (mm)
형식	사이즈	요소	파이로트홀	최소	최대	D (mm)	L (mm)	L1 · L2 (mm)	E (mm)	S (mm)
ALS-014-Y	ALS-014	Y타입	3	3	6.5	14	22	7	8	1
ALS-020-Y	ALS-020	Y타입	4	4	9.6	20	30	10	10	1
ALS-030-Y	ALS-030	Y타입	5	6	14	30	35	11	13	1.5
ALS-040-Y	ALS-040	Y타입	5	8	22	40	66	25	16	2
ALS-055-Y	ALS-055	Y타입	5	10	28	55	78	30	18	2
ALS-065-Y	ALS-065	Y타입	5	14	38	65	90	35	20	2.5
ALS-080-Y	ALS-080	Y타입	10	19	45	80	114	45	24	3
ALS-095-Y	ALS-095	Y타입	8	19	55	95	126	50	26	3
ALS-105-Y	ALS-105	Y타입	10	19	60	105	140	56	28	3.5
ALS-014-R	ALS-014	R타입	3	3	6.5	14	22	7	8	1
ALS-020-R	ALS-020	R타입	4	4	9.6	20	30	10	10	1
ALS-030-R	ALS-030	R타입	5	6	14	30	35	11	13	1.5
ALS-040-R	ALS-040	R타입	5	8	22	40	66	25	16	2
ALS-055-R	ALS-055	R타입	5	10	28	55	78	30	18	2
ALS-065-R	ALS-065	R타입	5	14	38	65	90	35	20	2.5
ALS-080-R	ALS-080	R타입	10	19	45	80	114	45	24	3
ALS-095-R	ALS-095	R타입	8	19	55	95	126	50	26	3
ALS-105-R	ALS-105	R타입	10	19	60	105	140	56	28	3.5
ALS-030-B	ALS-030	B타입	5	6	14	30	35	11	13	1.5
ALS-040-B	ALS-040	B타입	5	8	22	40	66	25	16	2
ALS-055-B	ALS-055	B타입	5	10	28	55	78	30	18	2
ALS-065-B	ALS-065	B타입	5	14	38	65	90	35	20	2.5
ALS-080-B	ALS-080	B타입	10	19	45	80	114	45	24	3
ALS-095-B	ALS-095	B타입	8	19	55	95	126	50	26	3
ALS-105-B	ALS-105	B타입	10	19	60	105	140	56	28	3.5

형식	토크(N · m)	토크(N · m)	최대허용취부오차	최대허용취부오차	최대허용취부오차	최고 회전속도 (min-1)	정적비틀림 스프링정수 (N · m/rad)	반경방향 스프링정수 (N/mm)	관성 모멘트 (kg · m2)
형식	상용	최대	편심 (mm)	편각 (°)	축방향변위 (mm)	최고 회전속도 (min-1)	정적비틀림 스프링정수 (N · m/rad)	반경방향 스프링정수 (N/mm)	관성 모멘트 (kg · m2)
ALS-014-Y	1.2	2.4	0.1	1	0～+0.6	34100	12	200	1.91×10^-7
ALS-020-Y	3	6	0.15	1	0～+0.8	23800	24	210	1.08×10^-6
ALS-030-Y	7.5	15	0.15	1	0～+1.0	15900	73	330	6.25×10^-6
ALS-040-Y	10	20	0.1	1	0～+1.2	11900	760	940	3.87×10^-5
ALS-055-Y	35	70	0.15	1	0～+1.4	8700	1400	1160	1.66×10^-4
ALS-065-Y	95	190	0.15	1	0～+1.5	7400	2100	1200	3.57×10^-4
ALS-080-Y	190	380	0.15	1	0～+1.8	6000	4000	1430	1.06×10^-3
ALS-095-Y	265	530	0.15	1	-0.5～+2.0	5000	6000	2400	2.24×10^-3
ALS-105-Y	310	620	0.2	1	-0.9～+2.0	4500	7000	4000	3.72×10＾-3
ALS-014-R	2	4	0.1	1	0～+0.6	34100	21	380	1.91×10^-7
ALS-020-R	5	10	0.1	1	0～+0.8	23800	43	400	1.08×10^-6
ALS-030-R	12.5	25	0.1	1	0～+1.0	15900	136	650	6.25×10^-6
ALS-040-R	17	34	0.1	1	0～+1.2	11900	1550	1700	3.87×10^-5
ALS-055-R	60	120	0.1	1	0～+1.4	8700	2000	1350	1.66×10^-4
ALS-065-R	160	320	0.1	1	0～+1.5	7400	3100	1400	3.57×10^-4
ALS-080-R	325	650	0.1	1	0～+1.8	6000	6000	1710	1.06×10^-3
ALS-095-R	450	900	0.1	1	-0.5～+2.0	5000	10000	4200	2.24×10^-3
ALS-105-R	525	1050	0.15	1	-0.9～+2.0	4500	12000	5000	3.72×10＾-3
ALS-030-B	12.5	25	0.17	1	-0.2～+1.0	15900	90	460	6.13×10^-6
ALS-040-B	17	34	0.2	1	-0.5～+1.2	11900	400	640	3.86×10^-5
ALS-055-B	60	120	0.22	1	-0.2～+1.4	8700	1150	400	1.66×10^-4
ALS-065-B	160	320	0.25	1	-0.6～+1.5	7400	2000	800	3.57×10^-4
ALS-080-B	325	650	0.28	1	-0.9～+1.8	6000	4550	600	1.06×10^-3
ALS-095-B	450	900	0.32	1	-0.5～+2.0	5000	12000	800	2.22×10^-3
ALS-105-B	525	1050	0.36	1	-0.9～+2.0	4500	15000	2000	3.70×10＾-3

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (Kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (Kg)	견적의뢰 및 주문
ALS-014-Y	P	28,160	-	-	-	-	견적의뢰 / 주문
ALS-020-Y	P	35,200	-	-	-	-	견적의뢰 / 주문
ALS-030-Y	P	55,000	-	-	-	-	견적의뢰 / 주문
ALS-040-Y	P	80,520	-	-	-	-	견적의뢰 / 주문
ALS-055-Y	P	105,160	-	-	-	-	견적의뢰 / 주문
ALS-065-Y	P	178,200	-	-	-	1	견적의뢰 / 주문
ALS-080-Y	P	277,200	-	-	-	1	견적의뢰 / 주문
ALS-095-Y	P	303,600	-	-	-	2	견적의뢰 / 주문
ALS-105-Y	P	369,600	-	-	-	2	견적의뢰 / 주문
ALS-014-R	P	28,160	-	-	-	-	견적의뢰 / 주문
ALS-020-R	P	35,200	-	-	-	-	견적의뢰 / 주문
ALS-030-R	P	55,000	-	-	-	-	견적의뢰 / 주문
ALS-040-R	P	80,520	-	-	-	-	견적의뢰 / 주문
ALS-055-R	P	105,160	-	-	-	-	견적의뢰 / 주문
ALS-065-R	P	178,200	-	-	-	1	견적의뢰 / 주문
ALS-080-R	P	277,200	-	-	-	1	견적의뢰 / 주문
ALS-095-R	P	303,600	-	-	-	2	견적의뢰 / 주문
ALS-105-R	P	369,600	-	-	-	2	견적의뢰 / 주문
ALS-030-B	P	55,000	-	-	-	-	견적의뢰 / 주문
ALS-040-B	P	80,520	-	-	-	-	견적의뢰 / 주문
ALS-055-B	P	105,160	-	-	-	-	견적의뢰 / 주문
ALS-065-B	P	178,200	-	-	-	1	견적의뢰 / 주문
ALS-080-B	P	277,200	-	-	-	1	견적의뢰 / 주문
ALS-095-B	P	303,600	-	-	-	1	견적의뢰 / 주문
ALS-105-B	P	369,600	-	-	-	2	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
