상품 상세보기 : ETP부시 - ETP부시 ETP-A시리즈

HOME > 동력전달주변기기 > 축체결기기 > ETP부시 > ETP부시 ETP-A시리즈

ETP부시

ETP부시 ETP-A시리즈

미키풀리(주) ( MIKI PULLEY )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


65건 중 1~65건 표시

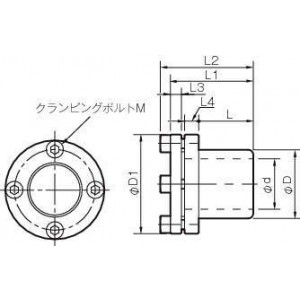

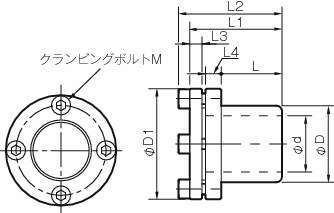

형식	사양	d (mm)	D (mm)	D1 (mm)	L (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	M
형식	사양	d (mm)	D (mm)	D1 (mm)	L (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	M
ETP-A-15	표준사양	15	23	37.5	17	28	33	5	5.4	3-M5×10
ETP-A-19	표준사양	19	28	45	21	34	39	5.5	6.9	3-M5×12
ETP-A-20	표준사양	20	28	45	22	35	40	5.5	6.4	3-M5×12
ETP-A-22	표준사양	22	32	49	22	35	40	5.5	6.4	4-M5×12
ETP-A-24	표준사양	24	34	49	25	38	43	5.5	6.4	4-M5×12
ETP-A-25	표준사양	25	34	49	27	41	46	5.5	6.9	4-M5×12
ETP-A-28	표준사양	28	39	55	29	43	48	5.5	6.9	4-M5×12
ETP-A-30	표준사양	30	41	57	32	46	51	5.5	6.9	4-M5×12
ETP-A-32	표준사양	32	43	60	34	50	55	7	7.4	4-M5×14
ETP-A-35	표준사양	35	47	62.5	37	53	58	7	7.4	6-M5×14
ETP-A-38	표준사양	38	50	65	41	57	62	7	7.4	6-M5×14
ETP-A-40	표준사양	40	53	70	43	60	65	7.5	8.4	6-M5×16
ETP-A-42	표준사양	42	55	70	45	62	67	7.5	8.4	6-M5×16
ETP-A-45	표준사양	45	59	77	49	66	72	8	8.4	6-M6×16
ETP-A-48	표준사양	48	62	80	52	70	76	8	8.4	6-M6×16
ETP-A-50	표준사양	50	65	83	53	72	78	8.5	9.4	6-M6×18
ETP-A-55	표준사양	55	71	88	58	77	83	9	9.4	8-M6×18
ETP-A-60	표준사양	60	77	95	64	85	91	10	10.4	8-M6×20
ETP-A-65	표준사양	65	84	102	68	90	96	9.5	10.9	8-M6×20
ETP-A-70	표준사양	70	90	113	72	94	102	9.5	10.9	6-M8×20
ETP-A-75	표준사양	75	95	118	85	108	116	11	11	6-M8×22
ETP-A-80	표준사양	80	100	123	90	114	122	11	11	6-M8×22
ETP-A-90	표준사양	90	112	135	100	127	135	12.5	12.5	8-M8×25
ETP-A-100	표준사양	100	125	148	110	139	147	13.5	13	8-M8×25
ETP-A-15-C	간이방청사양	15	23	37.5	17	28	33	5	5.4	3-M5×10
ETP-A-19-C	간이방청사양	19	28	45	21	34	39	5.5	6.9	3-M5×12
ETP-A-20-C	간이방청사양	20	28	45	22	35	40	5.5	6.4	3-M5×12
ETP-A-25-C	간이방청사양	25	34	49	27	41	46	5.5	6.9	4-M5×12
ETP-A-30-C	간이방청사양	30	41	57	32	46	51	5.5	6.9	4-M5×12
ETP-A-35-C	간이방청사양	35	47	62.5	37	53	58	7	7.4	6-M5×14
ETP-A-40-C	간이방청사양	40	53	70	43	60	65	7.5	8.4	6-M5×16
ETP-A-45-C	간이방청사양	45	59	77	49	66	72	8	8.4	6-M6×16
ETP-A-50-C	간이방청사양	50	65	83	53	72	78	8.5	9.4	6-M6×18
ETP-A-15-R	스테인레스사양	15	23	37.5	17	28	32	5	5.4	4-M5×10
ETP-A-20-R	스테인레스사양	20	28	45	22	36	40	5.5	6.4	5-M5×12
ETP-A-25-R	스테인레스사양	25	34	49	27	41	45	5.5	6.9	7-M5×12
ETP-A-30-R	스테인레스사양	30	41	57	32	46	50	5.3	6.9	7-M5×12
ETP-A-35-R	스테인레스사양	35	47	62.5	37	53	57	7	7.4	9-M5×14
ETP-A-40-R	스테인레스사양	40	53	70	43	60	64	8	8.4	9-M5×16
ETP-A-45-R	스테인레스사양	45	59	77	49	66	70	8	8.4	9-M6×16
ETP-A-50-R	스테인레스사양	50	65	83	53	72	76	8.5	9.4	9-M6×18
ETP-A-15-B	육각볼트사양	15	23	37.5	17	28	32.5	5	5.4	3-M5×10
ETP-A-19-B	육각볼트사양	19	28	45	21	34	38.5	5.5	6.9	3-M5×10
ETP-A-20-B	육각볼트사양	20	28	45	22	35	39.5	5.5	6.4	3-M5×10
ETP-A-22-B	육각볼트사양	22	32	49	22	35	39.5	5.5	6.4	4-M5×10
ETP-A-24-B	육각볼트사양	24	34	49	25	38	42.5	5.5	6.4	4-M5×10
ETP-A-25-B	육각볼트사양	25	34	49	27	41	45.5	5.5	6.9	4-M5×10
ETP-A-28-B	육각볼트사양	28	39	55	29	43	47.5	5.5	6.9	4-M5×10
ETP-A-30-B	육각볼트사양	30	41	57	32	46	50.5	5.5	6.9	4-M5×10
ETP-A-32-B	육각볼트사양	32	43	60	34	50	54.5	7	7.4	4-M5×10
ETP-A-35-B	육각볼트사양	35	47	62.5	37	53	57.5	7	7.4	4-M5×10
ETP-A-38-B	육각볼트사양	38	50	65	41	57	61.5	7	7.4	6-M5×10
ETP-A-40-B	육각볼트사양	40	53	70	43	60	64.5	7.5	8.4	6-M5×10
ETP-A-42-B	육각볼트사양	42	55	70	45	62	66.5	7.5	8.4	6-M5×10
ETP-A-45-B	육각볼트사양	45	59	77	49	66	71	8	8.4	6-M6×10
ETP-A-48-B	육각볼트사양	48	62	80	52	70	75	8	8.4	6-M6×10
ETP-A-50-B	육각볼트사양	50	65	83	53	72	77	8.5	9.4	6-M6×10
ETP-A-55-B	육각볼트사양	55	71	88	58	77	82	9	9.4	8-M6×10
ETP-A-60-B	육각볼트사양	60	77	95	64	85	90	10	10.4	8-M6×10
ETP-A-65-B	육각볼트사양	65	84	102	68	90	95	9.5	10.9	8-M6×10
ETP-A-70-B	육각볼트사양	70	90	113	72	94	100.5	9.5	10.9	6-M8×20
ETP-A-75-B	육각볼트사양	75	95	118	85	108	114.5	11	11	6-M8×22
ETP-A-80-B	육각볼트사양	80	100	123	90	114	120.5	11	11	6-M8×22
ETP-A-90-B	육각볼트사양	90	112	135	100	127	133.5	12.5	12.5	8-M8×25
ETP-A-100-B	육각볼트사양	100	125	148	110	139	145.5	13.5	13	8-M8×25

형식	허용 토르크 (N · m)	허용 스러스트힘 (N · m)	축측면압 (N/mm2)	허브측면압 (N/mm2)	취부 토르크 (N · m)	관성 모멘트 (kg · m2)
형식	허용 토르크 (N · m)	허용 스러스트힘 (N · m)	축측면압 (N/mm2)	허브측면압 (N/mm2)	취부 토르크 (N · m)	관성 모멘트 (kg · m2)
ETP-A-15	55	7300	90	80	6	0.018×10^-3
ETP-A-19	100	10600	90	80	8	0.046×10^-3
ETP-A-20	125	12500	90	80	8	0.046×10^-3
ETP-A-22	135	12300	90	80	8	0.065×10^-3
ETP-A-24	200	16700	90	80	8	0.067×10^-3
ETP-A-25	250	20000	90	80	8	0.071×10^-3
ETP-A-28	300	21400	90	80	8	0.12×10^-3
ETP-A-30	420	28000	90	80	8	0.14×10^-3
ETP-A-32	420	26300	90	80	8	0.20×10^-3
ETP-A-35	650	37100	90	80	8	0.25×10^-3
ETP-A-38	750	39500	90	80	8	0.31×10^-3
ETP-A-40	940	47000	90	80	8	0.44×10^-3
ETP-A-42	940	44800	90	80	8	0.47×10^-3
ETP-A-45	1290	57300	90	80	13	0.69×10^-3
ETP-A-48	1570	65400	90	80	13	0.83×10^-3
ETP-A-50	1900	76000	90	80	13	1.05×10^-3
ETP-A-55	2500	90900	90	80	13	1.43×10^-3
ETP-A-60	3400	113000	90	80	13	2.15×10^-3
ETP-A-65	3500	108000	90	80	13	3.10×10^-3
ETP-A-70	5200	149000	90	80	32	4.08×10^-3
ETP-A-75	6300	168000	90	80	32	5.50×10^-3
ETP-A-80	8800	220000	90	80	32	8.10×10^-3
ETP-A-90	11000	244000	90	80	32	12.2×10^-3
ETP-A-100	15500	310000	90	80	32	19.9×10^-3
ETP-A-15-C	41	5000	90	80	6	0.018×10^-3
ETP-A-19-C	75	7400	90	80	8	0.046×10^-3
ETP-A-20-C	94	8700	90	80	8	0.046×10^-3
ETP-A-25-C	188	14000	90	80	8	0.071×10^-3
ETP-A-30-C	315	19000	90	80	8	0.14×10^-3
ETP-A-35-C	488	26000	90	80	8	0.25×10^-3
ETP-A-40-C	705	33000	90	80	8	0.44×10^-3
ETP-A-45-C	968	40000	90	80	13	0.69×10^-3
ETP-A-50-C	1426	53000	90	80	13	1.05×10^-3
ETP-A-15-R	45	6000	90	80	4.5	0.018×10^-3
ETP-A-20-R	100	10000	90	80	4.5	0.046×10^-3
ETP-A-25-R	210	16800	90	80	4.5	0.071×10^-3
ETP-A-30-R	350	23300	90	80	4.5	0.142×10^-3
ETP-A-35-R	500	28500	90	80	4.5	0.250×10^-3
ETP-A-40-R	700	37500	90	80	4.5	0.441×10^-3
ETP-A-45-R	1100	48800	90	80	7.8	0.686×10^-3
ETP-A-50-R	1500	62000	90	80	7.8	1.045×10^-3
ETP-A-15-B	55	7300	90	80	6	0.018×10^-3
ETP-A-19-B	100	10600	90	80	8	0.046×10^-3
ETP-A-20-B	125	12500	90	80	8	0.046×10^-3
ETP-A-22-B	135	12300	90	80	8	0.065×10^-3
ETP-A-24-B	200	16700	90	80	8	0.067×10^-3
ETP-A-25-B	250	20000	90	80	8	0.071×10^-3
ETP-A-28-B	300	21400	90	80	8	0.12×10^-3
ETP-A-30-B	420	28000	90	80	8	0.14×10^-3
ETP-A-32-B	420	26300	90	80	8	0.20×10^-3
ETP-A-35-B	650	37100	90	80	8	0.25×10^-3
ETP-A-38-B	750	39500	90	80	8	0.31×10^-3
ETP-A-40-B	940	47000	90	80	8	0.44×10^-3
ETP-A-42-B	940	44800	90	80	8	0.47×10^-3
ETP-A-45-B	1290	57300	90	80	13	0.69×10^-3
ETP-A-48-B	1570	65400	90	80	13	0.83×10^-3
ETP-A-50-B	1900	76000	90	80	13	1.05×10^-3
ETP-A-55-B	2500	90900	90	80	13	1.43×10^-3
ETP-A-60-B	3400	113000	90	80	13	2.15×10^-3
ETP-A-65-B	3500	108000	90	80	13	3.10×10^-3
ETP-A-70-B	5200	149000	90	80	32	4.08×10^-3
ETP-A-75-B	6300	168000	90	80	32	5.50×10^-3
ETP-A-80-B	8800	220000	90	80	32	8.10×10^-3
ETP-A-90-B	11000	244000	90	80	32	12.2×10^-3
ETP-A-100-B	15500	310000	90	80	32	19.9×10^-3

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
ETP-A-15	P	257,400	-	-	-	-	견적의뢰 / 주문
ETP-A-19	P	244,200	-	-	-	-	견적의뢰 / 주문
ETP-A-20	P	228,800	-	-	-	-	견적의뢰 / 주문
ETP-A-22	P	237,600	-	-	-	-	견적의뢰 / 주문
ETP-A-24	P	244,200	-	-	-	-	견적의뢰 / 주문
ETP-A-25	P	257,400	-	-	-	-	견적의뢰 / 주문
ETP-A-28	P	275,000	-	-	-	-	견적의뢰 / 주문
ETP-A-30	P	281,600	-	-	-	-	견적의뢰 / 주문
ETP-A-32	P	294,800	-	-	-	-	견적의뢰 / 주문
ETP-A-35	P	316,800	-	-	-	-	견적의뢰 / 주문
ETP-A-38	P	343,200	-	-	-	-	견적의뢰 / 주문
ETP-A-40	P	360,800	-	-	-	1	견적의뢰 / 주문
ETP-A-42	P	380,600	-	-	-	1	견적의뢰 / 주문
ETP-A-45	P	407,000	-	-	-	1	견적의뢰 / 주문
ETP-A-48	P	435,600	-	-	-	1	견적의뢰 / 주문
ETP-A-50	P	457,600	-	-	-	1	견적의뢰 / 주문
ETP-A-55	P	499,400	-	-	-	1	견적의뢰 / 주문
ETP-A-60	P	539,000	-	-	-	1	견적의뢰 / 주문
ETP-A-65	P	649,000	-	-	-	2	견적의뢰 / 주문
ETP-A-70	P	756,800	-	-	-	2	견적의뢰 / 주문
ETP-A-75	P	2,508,000	-	-	-	2	견적의뢰 / 주문
ETP-A-80	P	2,662,000	-	-	-	3	견적의뢰 / 주문
ETP-A-90	P	3,520,000	-	-	-	4	견적의뢰 / 주문
ETP-A-100	P	4,158,000	-	-	-	5	견적의뢰 / 주문
ETP-A-15-C	P	310,200	-	-	-	-	견적의뢰 / 주문
ETP-A-19-C	P	292,600	-	-	-	-	견적의뢰 / 주문
ETP-A-20-C	P	275,000	-	-	-	-	견적의뢰 / 주문
ETP-A-25-C	P	310,200	-	-	-	-	견적의뢰 / 주문
ETP-A-30-C	P	338,800	-	-	-	-	견적의뢰 / 주문
ETP-A-35-C	P	380,600	-	-	-	-	견적의뢰 / 주문
ETP-A-40-C	P	435,600	-	-	-	1	견적의뢰 / 주문
ETP-A-45-C	P	492,800	-	-	-	1	견적의뢰 / 주문
ETP-A-50-C	P	550,000	-	-	-	1	견적의뢰 / 주문
ETP-A-15-R	P	374,000	-	-	-	-	견적의뢰 / 주문
ETP-A-20-R	P	391,600	-	-	-	-	견적의뢰 / 주문
ETP-A-25-R	P	457,600	-	-	-	-	견적의뢰 / 주문
ETP-A-30-R	P	508,200	-	-	-	-	견적의뢰 / 주문
ETP-A-35-R	P	611,600	-	-	-	-	견적의뢰 / 주문
ETP-A-40-R	P	677,600	-	-	-	1	견적의뢰 / 주문
ETP-A-45-R	P	745,800	-	-	-	1	견적의뢰 / 주문
ETP-A-50-R	P	814,000	-	-	-	1	견적의뢰 / 주문
ETP-A-15-B	P	286,000	-	-	-	-	견적의뢰 / 주문
ETP-A-19-B	P	268,400	-	-	-	-	견적의뢰 / 주문
ETP-A-20-B	P	250,800	-	-	-	-	견적의뢰 / 주문
ETP-A-22-B	P	261,800	-	-	-	-	견적의뢰 / 주문
ETP-A-24-B	P	268,400	-	-	-	-	견적의뢰 / 주문
ETP-A-25-B	P	286,000	-	-	-	-	견적의뢰 / 주문
ETP-A-28-B	P	301,400	-	-	-	-	견적의뢰 / 주문
ETP-A-30-B	P	310,200	-	-	-	-	견적의뢰 / 주문
ETP-A-32-B	P	325,600	-	-	-	-	견적의뢰 / 주문
ETP-A-35-B	P	345,400	-	-	-	-	견적의뢰 / 주문
ETP-A-38-B	P	376,200	-	-	-	-	견적의뢰 / 주문
ETP-A-40-B	P	398,200	-	-	-	1	견적의뢰 / 주문
ETP-A-42-B	P	418,000	-	-	-	1	견적의뢰 / 주문
ETP-A-45-B	P	448,800	-	-	-	1	견적의뢰 / 주문
ETP-A-48-B	P	479,600	-	-	-	1	견적의뢰 / 주문
ETP-A-50-B	P	506,000	-	-	-	1	견적의뢰 / 주문
ETP-A-55-B	P	550,000	-	-	-	1	견적의뢰 / 주문
ETP-A-60-B	P	594,000	-	-	-	1	견적의뢰 / 주문
ETP-A-65-B	P	712,800	-	-	-	2	견적의뢰 / 주문
ETP-A-70-B	P	831,600	-	-	-	2	견적의뢰 / 주문
ETP-A-75-B	P	2,596,000	-	-	-	2	견적의뢰 / 주문
ETP-A-80-B	P	2,750,000	-	-	-	3	견적의뢰 / 주문
ETP-A-90-B	P	3,630,000	-	-	-	4	견적의뢰 / 주문
ETP-A-100-B	P	4,268,000	-	-	-	5	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
