상품 상세보기 : ETP부시 - ETP부시 ETP-E시리즈

HOME > 동력전달주변기기 > 축체결기기 > ETP부시 > ETP부시 ETP-E시리즈

ETP부시

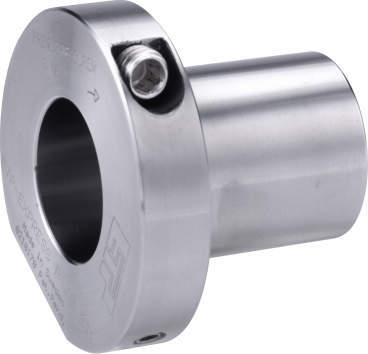

ETP부시 ETP-E시리즈

미키풀리(주) ( MIKI PULLEY )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


31건 중 1~31건 표시

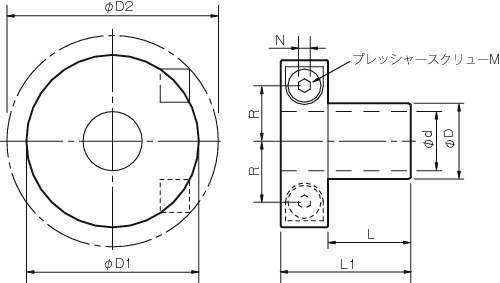

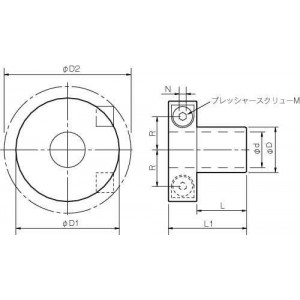

형식	d (mm)	D (mm)	D1 (mm)	D2 (mm)	L (mm)	L1 (mm)	R (mm)	N (mm)	M	r (mm)	V (°)
형식	d (mm)	D (mm)	D1 (mm)	D2 (mm)	L (mm)	L1 (mm)	R (mm)	N (mm)	M	r (mm)	V (°)
ETP-E-15	15	18	46	48.9	25	39	15.1	5	M10	-	-
ETP-E-19	19	23	50.5	53	28	42	17.4	5	M10	-	-
ETP-E-20	20	24	51.5	54.1	30	44	18	5	M10	-	-
ETP-E-22	22	27	55.5	60.5	32	46	19.3	5	M10	-	-
ETP-E-24	24	29	57.5	62.3	33	47	20.3	5	M10	-	-
ETP-E-25	25	30	58	62.9	35	49	20.8	5	M10	-	-
ETP-E-28	28	34	63	69.6	38	52	22.6	5	M10	-	-
ETP-E-30	30	36	64.5	71	40	54	23.6	5	M10	-	-
ETP-E-32	32	39	68.5	77.7	42	56	24.8	5	M10	-	-
ETP-E-35	35	42	73	85.1	45	59	26.4	5	M10	-	-
ETP-E-38	38	46	84.5	89.5	52	72	31	8	M16	-	-
ETP-E-40	40	48	86.5	91.2	55	75	32	8	M16	-	-
ETP-E-42	42	51	89	93.5	56	76	33.2	8	M16	-	-
ETP-E-45	45	54	93	100.3	58	78	34.8	8	M16	-	-
ETP-E-48	48	59	97	103.8	59	79	36.8	8	M16	-	-
ETP-E-50	50	60	98.5	105.1	60	80	37.5	8	M16	-	-
ETP-E-55	55	67	106	115.9	65	85	40.5	8	M16	-	-
ETP-E-60	60	73	115.5	132.7	70	90	43.3	8	M16	-	-
ETP-E-70	70	85	135.5	153.9	85	109	50.8	10	M20	-	-
ETP-E-80	80	97	145.5	162.6	95	119	56.3	10	M20	-	-
ETP-E-90	90	109	155.5	171.7	105	129	61.8	10	2-M20	-	-
ETP-E-100	100	121	166	181	115	139	67.3	10	2-M20	-	-

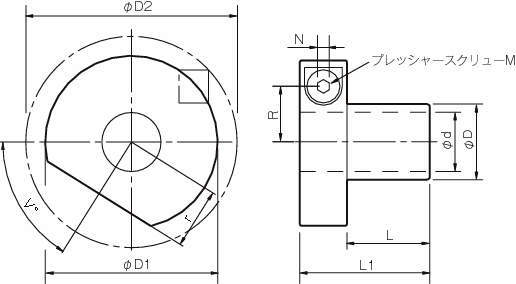

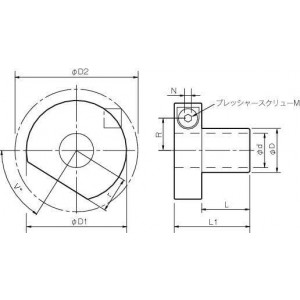

ETP-E-15-R	15	18	46	48.9	25	39	15.1	5	M10	19.9	53
ETP-E-20-R	20	24	51.5	54.1	30	44	18	5	M10	22.6	56
ETP-E-25-R	25	30	58	62.9	35	49	20.8	5	M10	25.8	58
ETP-E-30-R	30	36	64.5	71	40	54	23.6	5	M10	29.1	59
ETP-E-35-R	35	42	73	85.1	45	59	26.4	5	M10	33.7	58
ETP-E-40-R	40	48	86.5	91.2	55	75	32	8	M16	37.7	59
ETP-E-45-R	45	54	93	100.3	58	78	34.8	8	M16	41.1	59
ETP-E-50-R	50	60	98.5	105.1	60	80	37.5	8	M16	43.7	60
ETP-E-60-R	60	73	115.5	132.7	70	90	43.3	8	M16	53.3	59

형식	허용 토르크 (N · m)	허용 스러스트힘 (N)	허용 레이디얼하중 (N)	축측면압 (N/mm2)	허브측면압 (N/mm2)	볼트체결 토르크 (N · m)	관성 모멘트 (kg · m2)
형식	허용 토르크 (N · m)	허용 스러스트힘 (N)	허용 레이디얼하중 (N)	축측면압 (N/mm2)	허브측면압 (N/mm2)	볼트체결 토르크 (N · m)	관성 모멘트 (kg · m2)
ETP-E-15	46	5100	500	90	70	5	0.043×10^-3
ETP-E-19	85	7300	1000	90	70	5	0.064×10^-3
ETP-E-20	110	9100	1000	90	70	5	0.070×10^-3
ETP-E-22	130	9600	1200	90	70	5	0.097×10^-3
ETP-E-24	190	13000	1400	90	70	5	0.112×10^-3
ETP-E-25	230	15000	1500	90	70	5	0.117×10^-3
ETP-E-28	280	16000	1800	90	70	5	0.170×10^-3
ETP-E-30	380	21000	2000	90	70	5	0.189×10^-3
ETP-E-32	440	22000	2200	90	70	5	0.249×10^-3
ETP-E-35	640	30000	2500	90	70	5	0.325×10^-3
ETP-E-38	890	38000	2800	90	70	21	0.761×10^-3
ETP-E-40	1100	45000	3000	90	70	21	0.844×10^-3
ETP-E-42	1100	43000	3200	90	70	21	0.971×10^-3
ETP-E-45	1400	51000	3500	90	70	21	1.170×10^-3
ETP-E-48	1700	57000	4000	90	70	21	1.458×10^-3
ETP-E-50	1900	63000	4500	90	70	21	1.524×10^-3
ETP-E-55	2400	71000	5000	90	70	21	2.182×10^-3
ETP-E-60	3300	90000	5300	90	70	21	3.167×10^-3
ETP-E-70	5600	130000	6400	90	70	39	7.125×10^-3
ETP-E-80	8700	180000	7500	90	70	39	10.350×10^-3
ETP-E-90	12000	230000	8600	90	70	39	15.2×10^-3
ETP-E-100	17000	280000	9700	90	70	39	21.9×10^-3
ETP-E-15-R	46	5100	500	90	70	5	0.043×10^-3
ETP-E-20-R	110	9100	1000	90	70	5	0.070×10^-3
ETP-E-25-R	230	15000	1500	90	70	5	0.117×10^-3
ETP-E-30-R	380	21000	2000	90	70	5	0.189×10^-3
ETP-E-35-R	640	30000	2500	90	70	5	0.325×10^-3
ETP-E-40-R	1100	45000	3000	90	70	21	0.844×10^-3
ETP-E-45-R	1400	51000	3500	90	70	21	1.170×10^-3
ETP-E-50-R	1900	63000	4500	90	70	21	1.524×10^-3
ETP-E-60-R	3300	90000	5300	90	70	21	3.167×10^-3

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
ETP-E-15	P	574,200	-	-	-	-	견적의뢰 / 주문
ETP-E-19	P	675,400	-	-	-	-	견적의뢰 / 주문
ETP-E-20	P	589,600	-	-	-	-	견적의뢰 / 주문
ETP-E-22	P	697,400	-	-	-	-	견적의뢰 / 주문
ETP-E-24	P	699,600	-	-	-	-	견적의뢰 / 주문
ETP-E-25	P	616,000	-	-	-	-	견적의뢰 / 주문
ETP-E-28	P	759,000	-	-	-	-	견적의뢰 / 주문
ETP-E-30	P	697,400	-	-	-	-	견적의뢰 / 주문
ETP-E-32	P	827,200	-	-	-	-	견적의뢰 / 주문
ETP-E-35	P	785,400	-	-	-	-	견적의뢰 / 주문
ETP-E-38	P	974,600	-	-	-	1	견적의뢰 / 주문
ETP-E-40	P	869,000	-	-	-	1	견적의뢰 / 주문
ETP-E-42	P	1,060,400	-	-	-	1	견적의뢰 / 주문
ETP-E-45	P	981,200	-	-	-	1	견적의뢰 / 주문
ETP-E-48	P	1,221,000	-	-	-	1	견적의뢰 / 주문
ETP-E-50	P	1,084,600	-	-	-	1	견적의뢰 / 주문
ETP-E-55	P	1,397,000	-	-	-	2	견적의뢰 / 주문
ETP-E-60	P	1,518,000	-	-	-	2	견적의뢰 / 주문
ETP-E-70	P	2,013,000	-	-	-	3	견적의뢰 / 주문
ETP-E-80	P	3,498,000	-	-	-	4	견적의뢰 / 주문
ETP-E-90	P	4,664,000	-	-	-	5	견적의뢰 / 주문
ETP-E-100	P	5,346,000	-	-	-	6	견적의뢰 / 주문
ETP-E-15-R	P	1,166,000	-	-	-	-	견적의뢰 / 주문
ETP-E-20-R	P	1,166,000	-	-	-	-	견적의뢰 / 주문
ETP-E-25-R	P	1,287,000	-	-	-	-	견적의뢰 / 주문
ETP-E-30-R	P	1,474,000	-	-	-	-	견적의뢰 / 주문
ETP-E-35-R	P	1,738,000	-	-	-	-	견적의뢰 / 주문
ETP-E-40-R	P	2,420,000	-	-	-	1	견적의뢰 / 주문
ETP-E-45-R	P	2,728,000	-	-	-	1	견적의뢰 / 주문
ETP-E-50-R	P	3,014,000	-	-	-	1	견적의뢰 / 주문
ETP-E-60-R	P	3,586,000	-	-	-	2	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
