서보플렉스커플링 SFS

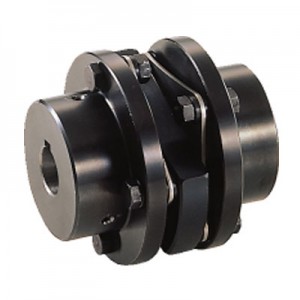

SFS-W 서보플렉스커플링(더블엘리먼트·예비구멍제품)
미키풀리(주) ( MIKI PULLEY )
|
|
| 7건 중 1~7건 표시 | |

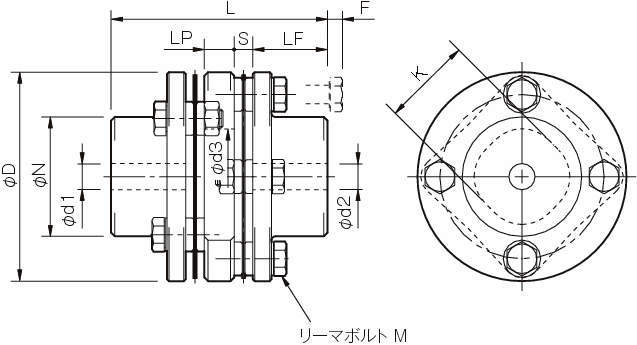

| 형식 | 사이즈 | 축구멍직경d1 · d2(mm) | 축구멍직경d1 · d2(mm) | 축구멍직경d1 · d2(mm) | D (mm) | N (mm) | L (mm) | 형식 |
| 형식 | 사이즈 | 파이로트홀 | 파이로트홀 | 최대 | D (mm) | N (mm) | L (mm) | 형식 |
| SFS-05W | SFS-05W | 7 | 8 | 20 | 56 | 32 | 58 | SFS-05W |
| SFS-06W | SFS-06W | 7 | 8 | 25 | 68 | 40 | 74 | SFS-06W |
| SFS-08W | SFS-08W | 10 | 11 | 35 | 82 | 54 | 84 | SFS-08W |
| SFS-09W | SFS-09W | 10 | 11 | 38 | 94 | 58 | 98 | SFS-09W |
| SFS-10W | SFS-10W | 15 | 16 | 42 | 104 | 68 | 110 | SFS-10W |
| SFS-12W | SFS-12W | 18 | 19 | 50 | 126 | 78 | 127 | SFS-12W |
| SFS-14W | SFS-14W | 20 | 22 | 60 | 144 | 88 | 144 | SFS-14W |
| 형식 | LF (mm) | LP (mm) | S (mm) | F (mm) | d3 (mm) | K (mm) | M |
| 형식 | LF (mm) | LP (mm) | S (mm) | F (mm) | d3 (mm) | K (mm) | M |
| SFS-05W | 20 | 8 | 5 | 4 | 20 | 24 | 8-M5×15 |
| SFS-06W | 25 | 12 | 6 | 3 | 24 | 30 | 8-M6×18 |
| SFS-08W | 30 | 12 | 6 | 2 | 28 | 38 | 8-M6×20 |
| SFS-09W | 30 | 22 | 8 | 12 | 32 | 42 | 8-M8×27 |
| SFS-10W | 35 | 20 | 10 | 7 | 34 | 48 | 8-M8×27 |
| SFS-12W | 40 | 25 | 11 | 10 | 40 | 54 | 8-M10×32 |
| SFS-14W | 45 | 30 | 12 | 15 | 46 | 61 | 8-M12×38 |
| 형식 | 허용 토크 (N · m) | 최고 회전속도 (min-1) | 최대허용오차 | 최대허용오차 | 최대허용오차 | 비틀림 스프링정수 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) |
| 형식 | 허용 토크 (N · m) | 최고 회전속도 (min-1) | 편심 (mm) | 편각 (°) | 축방향변위 (mm) | 비틀림 스프링정수 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) |
| SFS-05W | 20 | 10000 | 0.2 | 1(한쪽) | ±1.2 | 8000 | 21 | 0.14×10^-3 |
| SFS-06W | 40 | 8000 | 0.3 | 1(한쪽) | ±1.6 | 14000 | 22 | 0.41×10^-3 |
| SFS-08W | 80 | 6800 | 0.3 | 1(한쪽) | ±2.0 | 41000 | 30 | 1.10×10^-3 |
| SFS-09W | 180 | 6000 | 0.5 | 1(한쪽) | ±2.4 | 85000 | 61 | 2.20×10^-3 |
| SFS-10W | 250 | 5200 | 0.5 | 1(한쪽) | ±2.8 | 125000 | 80 | 3.60×10^-3 |
| SFS-12W | 450 | 4400 | 0.6 | 1(한쪽) | ±3.2 | 215000 | 98 | 9.20×10^-3 |
| SFS-14W | 800 | 3800 | 0.7 | 1(한쪽) | ±3.6 | 390000 | 156 | 15.00×10^-3 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (Kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (Kg) | 견적의뢰 및 주문 |
| SFS-05W | P | 693,000 | - | - | - | - | 견적의뢰 / 주문 |
| SFS-06W | P | 770,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SFS-08W | P | 882,200 | - | - | - | 1 | 견적의뢰 / 주문 |
| SFS-09W | P | 990,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SFS-10W | P | 1,097,800 | - | - | - | 3 | 견적의뢰 / 주문 |
| SFS-12W | P | 1,529,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| SFS-14W | P | 2,013,000 | - | - | - | 7 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
