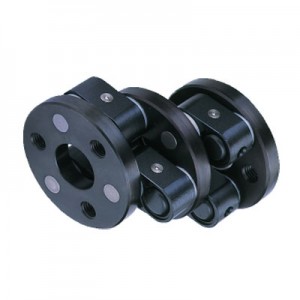

슈미트커플링
미키풀리(주) ( MIKI PULLEY )
|
|
| 11건 중 1~11건 표시 | |

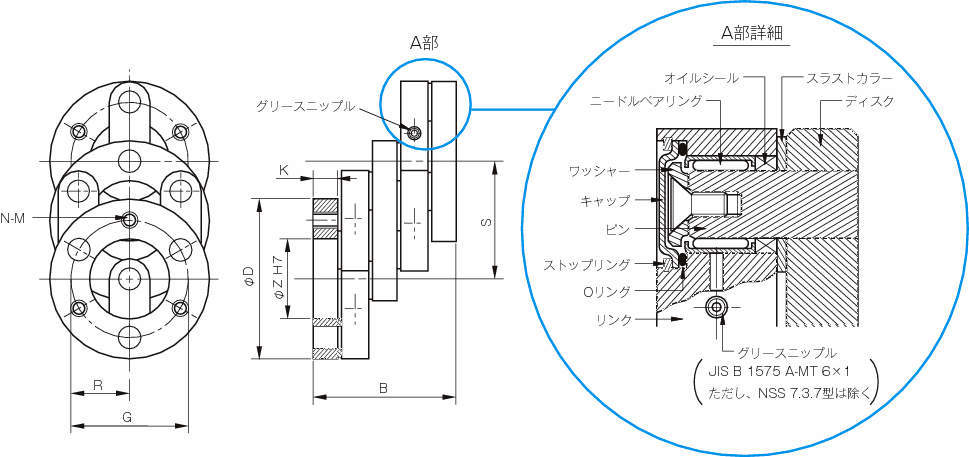

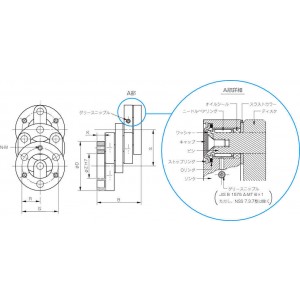

| 형식 | 링크수 | 최대변위량(mm) | 최대변위량(mm) | D (mm) | B (mm) | S (mm) | ZH7 (mm) | G (mm) | N (mm) | M | K (mm) |
| 형식 | 링크수 | 2S×0.95 | 직선 | D (mm) | B (mm) | S (mm) | ZH7 (mm) | G (mm) | N (mm) | M | K (mm) |
| NSS7.3.7 | 3×2 | 68 | 65 | 70 | 74 | 36 | 25 | 48 | 3 | M10 | 10 |
| NSS7.7.9 | 3×2 | 133 | 128 | 92 | 74 | 70 | 45 | 70 | 3 | M10 | 10 |
| NSS10.9.12 | 3×2 | 171 | 165 | 120 | 101 | 90 | 50 | 90 | 3 | M12 | 15 |
| NSS13.9.14 | 3×2 | 171 | 165 | 140 | 134 | 90 | 55 | 100 | 3 | M16 | 22 |
| NSS16.10.16 | 3×2 | 190 | 183 | 160 | 155 | 100 | 60 | 115 | 3 | M16 | 25 |
| NSS20.9.20 | 3×2 | 171 | 165 | 200 | 196 | 90 | 80 | 150 | 3 | M20 | 30 |
| NSS20.9.20/4 | 4×2 | 171 | 165 | 200 | 196 | 90 | 80 | 150 | 4 | M20 | 30 |
| NSS20.9.23/5 | 5×2 | 171 | 165 | 230 | 196 | 90 | 120 | 180 | 5 | M20 | 30 |
| NSS20.9.25/6 | 6×2 | 171 | 165 | 250 | 196 | 90 | 120 | 200 | 6 | M20 | 30 |
| NSS20.9.33/8 | 8×2 | 171 | 165 | 330 | 196 | 90 | 210 | 280 | 8 | M20 | 30 |
| NSS20.9.39/10 | 10×2 | 171 | 165 | 390 | 196 | 90 | 250 | 340 | 10 | M20 | 30 |
| 형식 | 기동시 피크토크 (N · m) | 상용 최대토크 (N · m) | 최고 회전속도 (min-1) | 베어링 기본부하 (N) | 관성 모멘트 (kg · m2) |
| 형식 | 기동시 피크토크 (N · m) | 상용 최대토크 (N · m) | 최고 회전속도 (min-1) | 베어링 기본부하 (N) | 관성 모멘트 (kg · m2) |
| NSS7.3.7 | 137 | 49 | 3000 | 3870 | 9.03×10＾-4 |
| NSS7.7.9 | 196 | 68 | 2500 | 3870 | 2.69×10＾-3 |
| NSS10.9.12 | 600 | 196 | 2000 | 8920 | 1.15×10＾-2 |
| NSS13.9.14 | 1060 | 350 | 1800 | 14120 | 2.80×10＾-2 |
| NSS16.10.16 | 1850 | 640 | 1500 | 21570 | 5.80×10＾-2 |
| NSS20.9.20 | 3470 | 1180 | 1000 | 30890 | 1.61×10＾-1 |
| NSS20.9.20/4 | 4170 | 1370 | 600 | 30890 | 1.80×10＾-1 |
| NSS20.9.23/5 | 6280 | 2060 | 500 | 30890 | 3.08×10＾-1 |
| NSS20.9.25/6 | 8340 | 2750 | 460 | 30890 | 4.48×10＾-1 |
| NSS20.9.33/8 | 15700 | 5200 | 300 | 30890 | 1.19 |
| NSS20.9.39/10 | 23500 | 7850 | 250 | 30890 | 2.25 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (Kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (Kg) | 견적의뢰 및 주문 |
| NSS7.3.7 | P | 1,947,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| NSS7.7.9 | P | 2,145,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| NSS10.9.12 | P | 2,860,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| NSS13.9.14 | P | 3,498,000 | - | - | - | 10 | 견적의뢰 / 주문 |
| NSS16.10.16 | P | 4,752,000 | - | - | - | 16 | 견적의뢰 / 주문 |
| NSS20.9.20 | P | 6,204,000 | - | - | - | 27 | 견적의뢰 / 주문 |
| NSS20.9.20/4 | P | 9,702,000 | - | - | - | 30 | 견적의뢰 / 주문 |
| NSS20.9.23/5 | P | 12,474,000 | - | - | - | 35 | 견적의뢰 / 주문 |
| NSS20.9.25/6 | P | 14,542,000 | - | - | - | 43 | 견적의뢰 / 주문 |
| NSS20.9.33/8 | P | 19,272,000 | - | - | - | 59 | 견적의뢰 / 주문 |
| NSS20.9.39/10 | P | 22,440,000 | - | - | - | 79 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
