상품 상세보기 : 방진고무 - 원형방진고무 KB

HOME > 동력전달주변기기 > 방진·제진기기 > 방진고무 > 원형방진고무 KB

방진고무

원형방진고무 KB

쿠라시키화공(주) ( KURASHIKI )

공통사양

고무재질	KB-20~75：천연고무배합경도：60 KB-80 · 100：천연고무배합경도：62 KB-90 · 120 · 150：천연고무배합경도：60
부속품	육각너트、스프링와샤 각 1개

캐드자료

카탈로그

제품설명

●구조가 간단하고 저렴 : 구조가 간단하고 설치도 용이합니다.
●설치 공간이 작아도된다 : 소형으로 비교적 큰 스프링 정수를 얻을 수 있으므로 큰 하중의지지가 가능합니다.
●다양한 지원 방법이 가능 : 설치 방향에 따라 압축 방향、전단 방향의 다른 경사 방향으로 사용할 수 있으며 넓은 응용성을 가지고 있습니다.

관련이미지

상세사양


31건 중 1~31건 표시

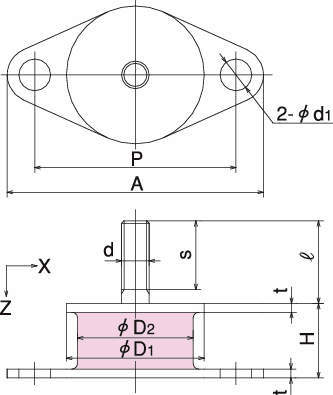

형식	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)	표준치수(mm)
형식	D1	D2	H	t	d	l	s	A	P	d1
KB-20	20	15	15	2	M6	15	13	49	36	7
KB-20-20H	20	15	20	2	M6	15	13	49	36	7
KB-25	25	20	18	2.3	M6	18	16	56	42	7
KB-25-27H	25	20	27	2.3	M6	18	16	56	42	7
KB-30	30	25	18	2.3	M8	24	20	62	48	7
KB-30-26H	30	25	26	2.3	M8	24	20	62	48	7
KB-35	35	30	26	2.3	M8	24	20	69	53	9
KB-35-35H	35	30	35	2.3	M8	24	20	69	53	9
KB-40	40	34	25	2.3	M8	30	25	76	60	9
KB-40-33H	40	34	33	2.3	M8	30	25	76	60	9
KB-45	45	38	34	3.2	M8	29	25	78	63	9
KB-45-45H	45	38	45	3.2	M8	29	25	78	63	9
KB-50	50	42	27	3.2	M10	30	25	93	73	11.5
KB-50-40H	50	42	40	3.2	M10	30	25	93	73	11.5
KB-55	55	47	40	3.2	M10	35	30	98	78	11.5
KB-55-54H	55	47	54	3.2	M10	35	30	98	78	11.5
KB-60	60	52	30	3.2	M12	35	35	104	84	11.5
KB-60-34H	60	52	34	3.2	M12	35	35	104	84	11.5
KB-60-58H	60	52	58	3.2	M12	35	35	104	84	11.5
KB-65	65	56	34	3.2	M12	35	35	116	92	11.5
KB-65-50H	65	56	50	3.2	M12	35	35	116	92	11.5
KB-75	75	65	42	4.5	M12	45	45	126	102	11.5
KB-75-63H	75	65	63	4.5	M12	45	45	126	102	11.5
KB-80	80	70	40	4.5	M12	45	45	136	108	13.5
KB-80-55H	80	70	55	4.5	M12	45	45	136	108	13.5
KB-90	90	80	50	4.5	M12	45	45	141	117	13.5
KB-90-76H	90	80	76	4.5	M12	45	45	141	117	13.5
KB-100	100	90	50	4.5	M16	55	55	166	134	13.5
KB-100-70H	100	90	70	4.5	M16	55	55	166	134	13.5
KB-120	120	110	60	8	M16	51	51	210	160	18
KB-150	150	140	62	8	M20	57	57	250	190	22

형식	Z방향 지지하중 (N)	허용하중(N)	허용하중(N)	Z방향스프링정수 Kz (N/mm)	강성비 Kx/Kz
형식	Z방향 지지하중 (N)	Z방향	X방향	Z방향스프링정수 Kz (N/mm)	강성비 Kx/Kz
KB-20	160	280	69	130	0.15
KB-20-20H	98	180	49	78	0.19
KB-25	250	490	98	200	0.16
KB-25-27H	160	310	59	93	0.2
KB-30	450	890	170	310	0.16
KB-30-26H	300	610	120	140	0.19
KB-35	490	980	250	240	0.17
KB-35-35H	370	740	200	150	0.2
KB-40	930	1810	360	340	0.17
KB-40-33H	540	1100	250	220	0.19
KB-45	830	1700	290	290	0.2
KB-45-45H	650	1300	210	170	0.16
KB-50	1230	2500	590	610	0.17
KB-50-40H	880	1800	390	270	0.19
KB-55	1200	2400	400	350	0.17
KB-55-54H	1100	2300	390	250	0.16
KB-60	1860	3700	750	780	0.16
KB-60-34H	2110	4200	930	650	0.18
KB-60-58H	1400	2700	590	270	0.2
KB-65	2300	4400	640	780	0.16
KB-65-50H	1800	3500	540	410	0.17
KB-75	2900	5900	880	860	0.16
KB-75-63H	2100	4100	710	380	0.17
KB-80	4170	8300	2000	1350	0.15
KB-80-55H	2900	5900	1100	660	0.17
KB-90	3700	7500	1200	900	0.16
KB-90-76H	2900	5900	1200	520	0.17
KB-100	6200	12400	2500	1610	0.14
KB-100-70H	3580	7200	1720	750	0.18
KB-120	7700	15400	3090	2160	0.13
KB-150	12700	25500	5100	3970	0.11

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
KB-20	P	8,800	-	-	-	-	견적의뢰 / 주문
KB-20-20H	P	9,240	-	-	-	-	견적의뢰 / 주문
KB-25	P	11,440	-	-	-	-	견적의뢰 / 주문
KB-25-27H	P	11,880	-	-	-	-	견적의뢰 / 주문
KB-30	P	13,860	-	-	-	-	견적의뢰 / 주문
KB-30-26H	P	15,180	-	-	-	-	견적의뢰 / 주문
KB-35	P	14,740	-	-	-	-	견적의뢰 / 주문
KB-35-35H	P	14,960	-	-	-	-	견적의뢰 / 주문
KB-40	P	16,940	-	-	-	-	견적의뢰 / 주문
KB-40-33H	P	19,580	-	-	-	-	견적의뢰 / 주문
KB-45	P	23,100	-	-	-	-	견적의뢰 / 주문
KB-45-45H	P	25,300	-	-	-	-	견적의뢰 / 주문
KB-50	P	25,080	-	-	-	-	견적의뢰 / 주문
KB-50-40H	P	27,060	-	-	-	-	견적의뢰 / 주문
KB-55	P	32,560	-	-	-	-	견적의뢰 / 주문
KB-55-54H	P	35,860	-	-	-	-	견적의뢰 / 주문
KB-60	P	32,560	-	-	-	-	견적의뢰 / 주문
KB-60-34H	P	33,000	-	-	-	-	견적의뢰 / 주문
KB-60-58H	P	41,360	-	-	-	-	견적의뢰 / 주문
KB-65	P	52,360	-	-	-	-	견적의뢰 / 주문
KB-65-50H	P	56,760	-	-	-	-	견적의뢰 / 주문
KB-75	P	57,200	-	-	-	-	견적의뢰 / 주문
KB-75-63H	P	75,900	-	-	-	-	견적의뢰 / 주문
KB-80	P	59,400	-	-	-	-	견적의뢰 / 주문
KB-80-55H	P	71,500	-	-	-	-	견적의뢰 / 주문
KB-90	P	78,760	-	-	-	-	견적의뢰 / 주문
KB-90-76H	P	119,900	-	-	-	-	견적의뢰 / 주문
KB-100	P	85,800	-	-	-	-	견적의뢰 / 주문
KB-100-70H	P	144,100	-	-	-	-	견적의뢰 / 주문
KB-120	P	191,400	-	-	-	-	견적의뢰 / 주문
KB-150	P	272,800	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
