상품 상세보기 : 척 - CKA·CKB·CKD 박형척

HOME > 공압기기 > 핸드&척 > 척 > CKA·CKB·CKD 박형척

척

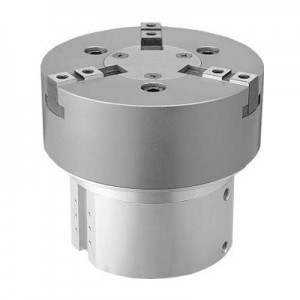

CKA·CKB·CKD 박형척

(주)콘도제작소 ( KONSEI )

공통사양

캐드자료

카탈로그

상세사양


54건 중 1~54건 표시

형식	척타입	사양	동작 스트로크 (mm)	실린더직경 (mm)	반복정밀도 (mm)	최적파지력 (N)
형식	척타입	사양	동작 스트로크 (mm)	실린더직경 (mm)	반복정밀도 (mm)	최적파지력 (N)
CKA-15AS	3방척	표준	6	Φ16	±0.03	10~25
CKA-20AS	3방척	표준	5	Φ25	±0.03	60~120
CKA-25AS	3방척	표준	7	Φ32	±0.03	100~200
CKA-30AS	3방척	표준	9	Φ40	±0.03	150~300
CKA-40AS	3방척	표준	20	Φ50	±0.03	200~500
CKA-50MS	3방척	표준	25	Φ63	±0.03	300~700
CKA-60MS	3방척	표준	30	Φ80	±0.03	700~1400
CKA-70MS	3방척	표준	38	Φ100	±0.03	1200~2000
CKB-20AS	2방척	표준	5	Φ25	±0.03	60~120
CKB-25AS	2방척	표준	7	Φ32	±0.03	100~200
CKB-30AS	2방척	표준	9	Φ40	±0.03	150~300
CKB-40AS	2방척	표준	20	Φ50	±0.03	200~500
CKB-50MS	2방척	표준	25	Φ63	±0.03	300~700
CKB-60MS	2방척	표준	30	Φ80	±0.03	700~1400
CKB-70MS	2방척	표준	38	Φ100	±0.03	1200~2000
CKD-20AS	4방척	표준	5	Φ25	±0.03	60~120
CKD-25AS	4방척	표준	7	Φ32	±0.03	100~200
CKD-30AS	4방척	표준	9	Φ40	±0.03	150~300
CKD-40AS	4방척	표준	20	Φ50	±0.03	200~500
CKD-50MS	4방척	표준	25	Φ63	±0.03	300~700
CKD-60MS	4방척	표준	30	Φ80	±0.03	700~1400
CKD-70MS	4방척	표준	38	Φ100	±0.03	1200~2000
CKA-15AS-NO	3방척	N.O	6	Φ16	±0.03	10~25
CKA-20AS-NO	3방척	N.O	5	Φ25	±0.03	60~120
CKA-25AS-NO	3방척	N.O	7	Φ32	±0.03	100~200
CKA-30AS-NO	3방척	N.O	9	Φ40	±0.03	150~300
CKA-40AS-NO	3방척	N.O	20	Φ50	±0.03	200~500
CKA-50MS-NO	3방척	N.O	25	Φ63	±0.03	300~700
CKA-60MS-NO	3방척	N.O	30	Φ80	±0.03	700~1400
CKA-70MS-NO	3방척	N.O	38	Φ100	±0.03	1200~2000
CKB-20AS-NO	2방척	N.O	5	Φ25	±0.03	60~120
CKB-25AS-NO	2방척	N.O	7	Φ32	±0.03	100~200
CKB-30AS-NO	2방척	N.O	9	Φ40	±0.03	150~300
CKB-40AS-NO	2방척	N.O	20	Φ50	±0.03	200~500
CKD-20AS-NO	4방척	N.O	5	Φ25	±0.03	60~120
CKD-25AS-NO	4방척	N.O	7	Φ32	±0.03	100~200
CKD-30AS-NO	4방척	N.O	9	Φ40	±0.03	150~300
CKD-40AS-NO	4방척	N.O	20	Φ50	±0.03	200~500
CKA-15AS-NC	3방척	N.C	6	Φ16	±0.03	10~25
CKA-20AS-NC	3방척	N.C	5	Φ25	±0.03	60~120
CKA-25AS-NC	3방척	N.C	7	Φ32	±0.03	100~200
CKA-30AS-NC	3방척	N.C	9	Φ40	±0.03	150~300
CKA-40AS-NC	3방척	N.C	20	Φ50	±0.03	200~500
CKA-50MS-NC	3방척	N.C	25	Φ63	±0.03	300~700
CKA-60MS-NC	3방척	N.C	30	Φ80	±0.03	700~1400
CKA-70MS-NC	3방척	N.C	38	Φ100	±0.03	1200~2000
CKB-20AS-NC	2방척	N.C	5	Φ25	±0.03	60~120
CKB-25AS-NC	2방척	N.C	7	Φ32	±0.03	100~200
CKB-30AS-NC	2방척	N.C	9	Φ40	±0.03	150~300
CKB-40AS-NC	2방척	N.C	20	Φ50	±0.03	200~500
CKD-20AS-NC	4방척	N.C	5	Φ25	±0.03	60~120
CKD-25AS-NC	4방척	N.C	7	Φ32	±0.03	100~200
CKD-30AS-NC	4방척	N.C	9	Φ40	±0.03	150~300
CKD-40AS-NC	4방척	N.C	20	Φ50	±0.03	200~500

형식	로드직경 (mm)	내부용적 (왕복) (cm3/회)	반복정밀도 (mm)	최적파지력 (N)
형식	로드직경 (mm)	내부용적 (왕복) (cm3/회)	반복정밀도 (mm)	최적파지력 (N)
CKA-15AS	Φ9	1	±0.03	10~25
CKA-20AS	Φ10	2.2	±0.03	60~120
CKA-25AS	Φ14	5.1	±0.03	100~200
CKA-30AS	Φ18	10.1	±0.03	150~300
CKA-40AS	Φ20	36.1	±0.03	200~500
CKA-50MS	Φ20	76.9	±0.03	300~700
CKA-60MS	Φ24	148.8	±0.03	700~1400
CKA-70MS	Φ28	294	±0.03	1200~2000
CKB-20AS	Φ10	2.2	±0.03	60~120
CKB-25AS	Φ14	5.1	±0.03	100~200
CKB-30AS	Φ18	10.1	±0.03	150~300
CKB-40AS	Φ20	36.1	±0.03	200~500
CKB-50MS	Φ20	76.9	±0.03	300~700
CKB-60MS	Φ24	148.8	±0.03	700~1400
CKB-70MS	Φ28	294	±0.03	1200~2000
CKD-20AS	Φ10	2.2	±0.03	60~120
CKD-25AS	Φ14	5.1	±0.03	100~200
CKD-30AS	Φ18	10.1	±0.03	150~300
CKD-40AS	Φ20	36.1	±0.03	200~500
CKD-50MS	Φ20	76.9	±0.03	300~700
CKD-60MS	Φ24	148.8	±0.03	700~1400
CKD-70MS	Φ28	294	±0.03	1200~2000
CKA-15AS-NO	Φ9	1	±0.03	10~25
CKA-20AS-NO	Φ10	2.2	±0.03	60~120
CKA-25AS-NO	Φ14	5.1	±0.03	100~200
CKA-30AS-NO	Φ18	10.1	±0.03	150~300
CKA-40AS-NO	Φ20	36.1	±0.03	200~500
CKA-50MS-NO	Φ20	76.9	±0.03	300~700
CKA-60MS-NO	Φ24	148.8	±0.03	700~1400
CKA-70MS-NO	Φ28	294	±0.03	1200~2000
CKB-20AS-NO	Φ10	2.2	±0.03	60~120
CKB-25AS-NO	Φ14	5.1	±0.03	100~200
CKB-30AS-NO	Φ18	10.1	±0.03	150~300
CKB-40AS-NO	Φ20	36.1	±0.03	200~500
CKD-20AS-NO	Φ10	2.2	±0.03	60~120
CKD-25AS-NO	Φ14	5.1	±0.03	100~200
CKD-30AS-NO	Φ18	10.1	±0.03	150~300
CKD-40AS-NO	Φ20	36.1	±0.03	200~500
CKA-15AS-NC	Φ9	1	±0.03	10~25
CKA-20AS-NC	Φ10	2.2	±0.03	60~120
CKA-25AS-NC	Φ14	5.1	±0.03	100~200
CKA-30AS-NC	Φ18	10.1	±0.03	150~300
CKA-40AS-NC	Φ20	36.1	±0.03	200~500
CKA-50MS-NC	Φ20	76.9	±0.03	300~700
CKA-60MS-NC	Φ24	148.8	±0.03	700~1400
CKA-70MS-NC	Φ28	294	±0.03	1200~2000
CKB-20AS-NC	Φ10	2.2	±0.03	60~120
CKB-25AS-NC	Φ14	5.1	±0.03	100~200
CKB-30AS-NC	Φ18	10.1	±0.03	150~300
CKB-40AS-NC	Φ20	36.1	±0.03	200~500
CKD-20AS-NC	Φ10	2.2	±0.03	60~120
CKD-25AS-NC	Φ14	5.1	±0.03	100~200
CKD-30AS-NC	Φ18	10.1	±0.03	150~300
CKD-40AS-NC	Φ20	36.1	±0.03	200~500

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	본체 질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	본체 질량 (kg)	견적의뢰 및 주문
CKA-15AS	P	611,600	-	-	-	-	견적의뢰 / 주문
CKA-20AS	P	919,600	-	-	-	-	견적의뢰 / 주문
CKA-25AS	P	963,600	-	-	-	-	견적의뢰 / 주문
CKA-30AS	P	1,073,600	-	-	-	1	견적의뢰 / 주문
CKA-40AS	P	1,320,000	-	-	-	1	견적의뢰 / 주문
CKA-50MS	P	1,760,000	-	-	-	3	견적의뢰 / 주문
CKA-60MS	P	2,266,000	-	-	-	5	견적의뢰 / 주문
CKA-70MS	P	2,706,000	-	-	-	6	견적의뢰 / 주문
CKB-20AS	P	1,188,000	-	-	-	-	견적의뢰 / 주문
CKB-25AS	P	1,298,000	-	-	-	-	견적의뢰 / 주문
CKB-30AS	P	1,408,000	-	-	-	1	견적의뢰 / 주문
CKB-40AS	P	1,716,000	-	-	-	1	견적의뢰 / 주문
CKB-50MS	P	2,376,000	-	-	-	3	견적의뢰 / 주문
CKB-60MS	P	2,816,000	-	-	-	5	견적의뢰 / 주문
CKB-70MS	P	3,256,000	-	-	-	6	견적의뢰 / 주문
CKD-20AS	P	1,298,000	-	-	-	-	견적의뢰 / 주문
CKD-25AS	P	1,408,000	-	-	-	-	견적의뢰 / 주문
CKD-30AS	P	1,518,000	-	-	-	1	견적의뢰 / 주문
CKD-40AS	P	1,826,000	-	-	-	1	견적의뢰 / 주문
CKD-50MS	P	2,486,000	-	-	-	3	견적의뢰 / 주문
CKD-60MS	P	3,146,000	-	-	-	5	견적의뢰 / 주문
CKD-70MS	P	3,586,000	-	-	-	6	견적의뢰 / 주문
CKA-15AS-NO	P	677,600	-	-	-	-	견적의뢰 / 주문
CKA-20AS-NO	P	985,600	-	-	-	-	견적의뢰 / 주문
CKA-25AS-NO	P	1,029,600	-	-	-	-	견적의뢰 / 주문
CKA-30AS-NO	P	1,144,000	-	-	-	1	견적의뢰 / 주문
CKA-40AS-NO	P	1,386,000	-	-	-	1	견적의뢰 / 주문
CKA-50MS-NO	P	1,826,000	-	-	-	3	견적의뢰 / 주문
CKA-60MS-NO	P	2,332,000	-	-	-	5	견적의뢰 / 주문
CKA-70MS-NO	P	2,772,000	-	-	-	6	견적의뢰 / 주문
CKB-20AS-NO	P	1,254,000	-	-	-	-	견적의뢰 / 주문
CKB-25AS-NO	P	1,364,000	-	-	-	-	견적의뢰 / 주문
CKB-30AS-NO	P	1,474,000	-	-	-	1	견적의뢰 / 주문
CKB-40AS-NO	P	1,782,000	-	-	-	1	견적의뢰 / 주문
CKD-20AS-NO	P	1,364,000	-	-	-	-	견적의뢰 / 주문
CKD-25AS-NO	P	1,474,000	-	-	-	-	견적의뢰 / 주문
CKD-30AS-NO	P	1,584,000	-	-	-	1	견적의뢰 / 주문
CKD-40AS-NO	P	1,892,000	-	-	-	1	견적의뢰 / 주문
CKA-15AS-NC	P	787,600	-	-	-	-	견적의뢰 / 주문
CKA-20AS-NC	P	1,095,600	-	-	-	-	견적의뢰 / 주문
CKA-25AS-NC	P	1,144,000	-	-	-	-	견적의뢰 / 주문
CKA-30AS-NC	P	1,254,000	-	-	-	1	견적의뢰 / 주문
CKA-40AS-NC	P	1,496,000	-	-	-	1	견적의뢰 / 주문
CKA-50MS-NC	P	1,936,000	-	-	-	3	견적의뢰 / 주문
CKA-60MS-NC	P	2,442,000	-	-	-	5	견적의뢰 / 주문
CKA-70MS-NC	P	2,882,000	-	-	-	6	견적의뢰 / 주문
CKB-20AS-NC	P	1,364,000	-	-	-	-	견적의뢰 / 주문
CKB-25AS-NC	P	1,474,000	-	-	-	-	견적의뢰 / 주문
CKB-30AS-NC	P	1,584,000	-	-	-	1	견적의뢰 / 주문
CKB-40AS-NC	P	1,892,000	-	-	-	1	견적의뢰 / 주문
CKD-20AS-NC	P	1,474,000	-	-	-	-	견적의뢰 / 주문
CKD-25AS-NC	P	1,584,000	-	-	-	-	견적의뢰 / 주문
CKD-30AS-NC	P	1,694,000	-	-	-	1	견적의뢰 / 주문
CKD-40AS-NC	P	2,002,000	-	-	-	1	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
