CP 열처리연마 헬리컬기어·연마 헬리컬 랙기어
ZSTD 열처리 연마 헬리컬 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 8건 중 1~8건 표시 | |

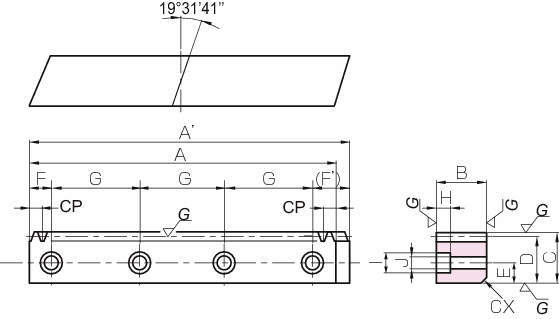

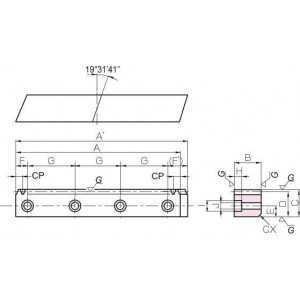

| 형식 | 치직각 모듈 (mm) | 정면피치 (mm) | 잇수 | 형상 | 전장 | 전장 | 치폭 B | 높이 C | 피치선 높이 D | C면취량 CX |
| 형식 | 치직각 모듈 (mm) | 정면피치 (mm) | 잇수 | 형상 | A | A＇ | 치폭 B | 높이 C | 피치선 높이 D | C면취량 CX |
| ZSTD2-1000RJ | 2 | CP6.667 | 150 | RDR | 1000 | 1008.51 | 24 | 24 | 22 | 2 |
| ZSTD2-2000RJ | 2 | CP6.667 | 300 | RDR | 2000 | 2008.52 | 24 | 24 | 22 | 2 |
| ZSTD3-1000RJ | 3 | CP10 | 100 | RDR | 1000 | 1010.29 | 29 | 29 | 26 | 2 |
| ZSTD3-2000RJ | 3 | CP10 | 200 | RDR | 2000 | 2010.29 | 29 | 29 | 26 | 2 |
| ZSTD4-1000RJ | 4 | CP13.333 | 75 | RDR | 1000 | 1013.83 | 39 | 39 | 35 | 3 |
| ZSTD4-2000RJ | 4 | CP13.333 | 150 | RDR | 2000 | 2013.83 | 39 | 39 | 35 | 3 |
| ZSTD5-1000RJ | 5 | CP16.667 | 60 | RDR | 1000 | 1017.38 | 49 | 39 | 34 | 3 |
| ZSTD6-1000RJ | 6 | CP20 | 50 | RDR | 1000 | 1020.93 | 59 | 49 | 43 | 3 |
| 형식 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍형상치수 | 취부구멍형상치수 | 취부구멍형상치수 |
| 형식 | E | E | (F) | G | 구멍수 | 사용나사 | H | I | J |
| ZSTD2-1000RJ | 8 | 71.01 | 53.99 | 125 | 8 | M6 | 7 | 11 | 7 |
| ZSTD2-2000RJ | 8 | 71.01 | 53.99 | 125 | 16 | M6 | 7 | 11 | 7 |
| ZSTD3-1000RJ | 9 | 72.79 | 52.21 | 125 | 8 | M8 | 8.6 | 14 | 9 |
| ZSTD3-2000RJ | 9 | 72.79 | 52.21 | 125 | 16 | M8 | 8.6 | 14 | 9 |
| ZSTD4-1000RJ | 12 | 76.33 | 48.67 | 125 | 8 | M8 | 8.6 | 14 | 9 |
| ZSTD4-2000RJ | 12 | 76.33 | 48.67 | 125 | 16 | M8 | 8.6 | 14 | 9 |
| ZSTD5-1000RJ | 12 | 79.88 | 45.12 | 125 | 8 | M12 | 13 | 20 | 14 |
| ZSTD6-1000RJ | 16 | 83.43 | 41.57 | 125 | 8 | M16 | 17.5 | 26 | 18 |
| 형식 | 허용토르크(N·m) | 허용토르크(N·m) | 허용토르크(kgf·m) | 허용토르크(kgf·m) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 |
| ZSTD2-1000RJ | 4410 | 2150 | 450 | 219 |
| ZSTD2-2000RJ | 4410 | 2150 | 450 | 219 |
| ZSTD3-1000RJ | 8210 | 5580 | 837 | 569 |
| ZSTD3-2000RJ | 8210 | 5580 | 837 | 569 |
| ZSTD4-1000RJ | 15200 | 8960 | 1550 | 914 |
| ZSTD4-2000RJ | 15200 | 8960 | 1550 | 914 |
| ZSTD5-1000RJ | 22500 | 13300 | 2300 | 1360 |
| ZSTD6-1000RJ | 33400 | 22800 | 3410 | 2320 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| ZSTD2-1000RJ | P | 1,353,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| ZSTD2-2000RJ | P | 2,321,000 | - | - | - | 8 | 견적의뢰 / 주문 |
| ZSTD3-1000RJ | P | 1,496,000 | - | 4일간 | - | 6 | 견적의뢰 / 주문 |
| ZSTD3-2000RJ | P | 2,563,000 | - | 4일간 | - | 11 | 견적의뢰 / 주문 |
| ZSTD4-1000RJ | P | 1,694,000 | - | 4일간 | - | 10 | 견적의뢰 / 주문 |
| ZSTD4-2000RJ | P | 2,937,000 | - | 4일간 | - | 21 | 견적의뢰 / 주문 |
| ZSTD5-1000RJ | P | 2,266,000 | - | 4일간 | - | 12 | 견적의뢰 / 주문 |
| ZSTD6-1000RJ | P | 2,508,000 | - | 4일간 | - | 19 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
