KRHGFD 연마헬리컬 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 10건 중 1~10건 표시 | |

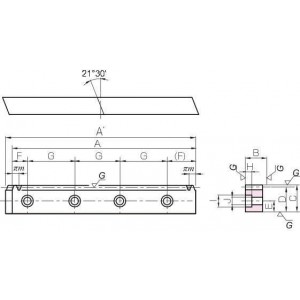

| 형식 | 모듈 m | 잇수 | 비틀림 방향 | 형상 | 전장 A | 전장 A* | 치폭 B | 높이 C | 피치선높이 D |
| 형식 | 모듈 m | 잇수 | 비틀림 방향 | 형상 | 전장 A | 전장 A* | 치폭 B | 높이 C | 피치선높이 D |
| KRHGFD1-500RJ | 1 | 159 | R | RDR | 499.51 | 502.66 | 8 | 15 | 14 |
| KRHGFD1-500LJ | 1 | 159 | L | RDL | 499.51 | 502.66 | 8 | 15 | 14 |
| KRHGFD1.5-500RJ | 1.5 | 106 | R | RDR | 499.51 | 504.23 | 12 | 20 | 18.5 |
| KRHGFD1.5-500LJ | 1.5 | 106 | L | RDL | 499.51 | 504.23 | 12 | 20 | 18.5 |
| KRHGFD2-1000RJ | 2 | 160 | R | RDR | 1005.31 | 1011.61 | 16 | 25 | 23 |
| KRHGFD2-1000LJ | 2 | 160 | L | RDL | 1005.31 | 1011.61 | 16 | 25 | 23 |
| KRHGFD2.5-1000RJ | 2.5 | 128 | R | RDR | 1005.31 | 1013.19 | 20 | 30 | 27.5 |
| KRHGFD2.5-1000LJ | 2.5 | 128 | L | RDL | 1005.31 | 1013.19 | 20 | 30 | 27.5 |
| KRHGFD3-1000RJ | 3 | 106 | R | RDR | 999.03 | 1008.88 | 25 | 35 | 32 |
| KRHGFD3-1000LJ | 3 | 106 | L | RDL | 999.03 | 1008.88 | 25 | 35 | 32 |
| 형식 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍형상치수 H | 취부구멍형상치수 I | 취부구멍형상치수 J |
| 형식 | E | F | G | 구멍수 | 탭규격 | 취부구멍형상치수 H | 취부구멍형상치수 I | 취부구멍형상치수 J |
| KRHGFD1-500RJ | 6 | 24.76 | 150 | 4 | M4 | 4.4 | 8 | 4.5 |
| KRHGFD1-500LJ | 6 | 24.76 | 150 | 4 | M4 | 4.4 | 8 | 4.5 |
| KRHGFD1.5-500RJ | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 |
| KRHGFD1.5-500LJ | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 |
| KRHGFD2-1000RJ | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 |
| KRHGFD2-1000LJ | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 |
| KRHGFD2.5-1000RJ | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 |
| KRHGFD2.5-1000LJ | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 |
| KRHGFD3-1000RJ | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 |
| KRHGFD3-1000LJ | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 |
| 형식 | 허용전달력(N) | 허용전달력(N) | 허용전달력(kgf) | 허용전달력(kgf) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 |
| KRHGFD1-500RJ | 1290 | 955 | 131 | 97.4 |
| KRHGFD1-500LJ | 1290 | 955 | 131 | 97.4 |
| KRHGFD1.5-500RJ | 2890 | 2380 | 295 | 243 |
| KRHGFD1.5-500LJ | 2890 | 2380 | 295 | 243 |
| KRHGFD2-1000RJ | 5140 | 4230 | 524 | 432 |
| KRHGFD2-1000LJ | 5140 | 4230 | 524 | 432 |
| KRHGFD2.5-1000RJ | 8030 | 6610 | 819 | 674 |
| KRHGFD2.5-1000LJ | 8030 | 6610 | 819 | 674 |
| KRHGFD3-1000RJ | 12000 | 9810 | 1230 | 1000 |
| KRHGFD3-1000LJ | 12000 | 9810 | 1230 | 1000 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| KRHGFD1-500RJ | P | 1,155,000 | - | 4일간 | - | - | 견적의뢰 / 주문 |
| KRHGFD1-500LJ | P | 1,155,000 | - | 4일간 | - | - | 견적의뢰 / 주문 |
| KRHGFD1.5-500RJ | P | 1,144,000 | - | 4일간 | - | 1 | 견적의뢰 / 주문 |
| KRHGFD1.5-500LJ | P | 1,144,000 | - | 4일간 | - | 1 | 견적의뢰 / 주문 |
| KRHGFD2-1000RJ | P | 2,233,000 | - | 4일간 | - | 3 | 견적의뢰 / 주문 |
| KRHGFD2-1000LJ | P | 2,233,000 | - | 4일간 | - | 3 | 견적의뢰 / 주문 |
| KRHGFD2.5-1000RJ | P | 2,288,000 | - | 4일간 | - | 4 | 견적의뢰 / 주문 |
| KRHGFD2.5-1000LJ | P | 2,288,000 | - | 4일간 | - | 4 | 견적의뢰 / 주문 |
| KRHGFD3-1000RJ | P | 2,530,000 | - | 4일간 | - | 6 | 견적의뢰 / 주문 |
| KRHGFD3-1000LJ | P | 2,530,000 | - | 4일간 | - | 6 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
