SRCPFD·SRCPFK CP 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 5건 중 1~5건 표시 | |

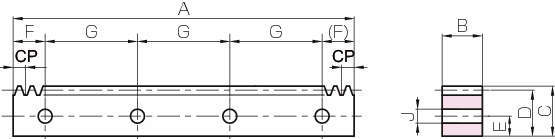

| 형식 | 피치 (mm) | 모듈 (mm) | 잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선 높이 D |
| 형식 | 피치 (mm) | 모듈 (mm) | 잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선 높이 D |
| SRCPFK2.5-500J | CP2.5 | 6.3662 | 200 | RA | 500 | 10 | 12 | 11.2 |
| SRCPFD5-500J | CP5 | 0.7958 | 100 | RD | 500 | 15 | 20 | 18.41 |
| SRCPFD10-500J | CP10 | 1.5915 | 50 | RD | 500 | 30 | 35 | 31.82 |
| SRCPFD15-500J | CP15 | 3.1831 | 33 | RD | 495 | 50 | 50 | 45.23 |
| SRCPFD20-500J | CP20 | 4.7746 | 25 | RD | 500 | 60 | 60 | 53.63 |

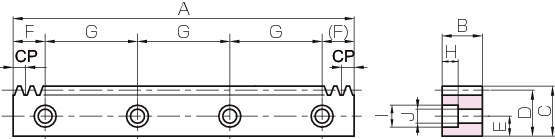

| 형식 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍형상치수 | 취부구멍형상치수 | 취부구멍형상치수 |
| 형식 | E | F | G | 구멍수 | 사용나사 | H | I | J |
| SRCPFK2.5-500J | 5 | 25 | 150 | 4 | M4 | - | - | 4.5 |
| SRCPFD5-500J | 8 | 25 | 150 | 4 | M5 | 6 | 10 | 6 |
| SRCPFD10-500J | 14 | 25 | 150 | 4 | M10 | 10.8 | 17.5 | 11 |
| SRCPFD15-500J | 20 | 27.5 | 150 | 3 | M14 | 15.2 | 23 | 16 |
| SRCPFD20-500J | 23 | 30 | 150 | 3 | M16 | 17.5 | 26 | 18 |
| 형식 | 허용전달력(N) | 허용전달력(N) | 허용전달력(kgf) | 허용전달력(kgf) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 |
| SRCPFK2.5-500J | 763 | 143 | 77.8 | 14.5 |
| SRCPFD5-500J | 2290 | 468 | 233 | 47.7 |
| SRCPFD10-500J | 9150 | 1870 | 933 | 191 |
| SRCPFD15-500J | 22900 | 4530 | 2330 | 462 |
| SRCPFD20-500J | 36600 | 7480 | 3730 | 763 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SRCPFK2.5-500J | P | 119,900 | - | 4일간 | - | - | 견적의뢰 / 주문 |
| SRCPFD5-500J | P | 141,900 | - | 4일간 | - | 1 | 견적의뢰 / 주문 |
| SRCPFD10-500J | P | 240,900 | - | 4일간 | - | 4 | 견적의뢰 / 주문 |
| SRCPFD15-500J | P | 511,500 | - | 4일간 | - | 8 | 견적의뢰 / 주문 |
| SRCPFD20-500J | P | 685,300 | - | 4일간 | - | 12 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
