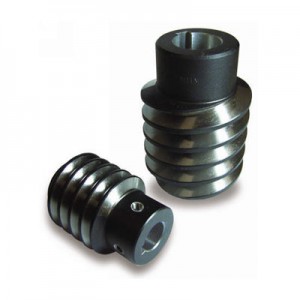

SWG 연마 웜기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어의 예비구멍 제품을 베이스로 내경，키홈，설치 구멍의 치수를 KHK 독자적인 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 24건 중 1~24건 표시 | |

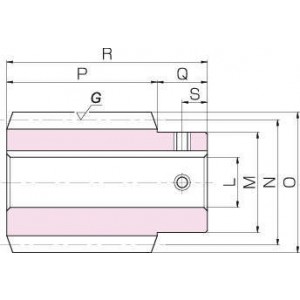

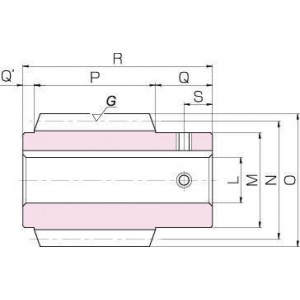

| 형식 | 축방향 모듈 m | 줄수 | 진행각 | 비틀림방향 | 형상 | 내경 LH7 | 보스경 M | 피치원 직경 N | 이끝원 직경 O |
| 형식 | 축방향 모듈 m | 줄수 | 진행각 | 비틀림방향 | 형상 | 내경 LH7 | 보스경 M | 피치원 직경 N | 이끝원 직경 O |
| SWG1.5-R1J10 | 1.5 | 1 | 3°26′ | R | W1K | 10 | 20 | 25 | 28 |
| SWG1.5-R2J10 | 1.5 | 2 | 6°51′ | R | W1K | 10 | 20 | 25 | 28 |
| SWG2-R1J12 | 2 | 1 | 3°41′ | R | W3K | 12 | 25 | 31 | 35 |
| SWG2-R1J14 | 2 | 1 | 3°41′ | R | W3K | 14 | 25 | 31 | 35 |
| SWG2-R2J12 | 2 | 2 | 7°21′ | R | W3K | 12 | 25 | 31 | 35 |
| SWG2-R2J14 | 2 | 2 | 7°21′ | R | W3K | 14 | 25 | 31 | 35 |
| SWG2.5-R1J15 | 2.5 | 1 | 3°52′ | R | W3K | 15 | 30 | 37 | 42 |
| SWG2.5-R1J16 | 2.5 | 1 | 3°52′ | R | W3K | 16 | 30 | 37 | 42 |
| SWG2.5-R1J17 | 2.5 | 1 | 3°52′ | R | W3K | 17 | 30 | 37 | 42 |
| SWG2.5-R2J15 | 2.5 | 2 | 7°42′ | R | W3K | 15 | 30 | 37 | 42 |
| SWG2.5-R2J16 | 2.5 | 2 | 7°42′ | R | W3K | 16 | 30 | 37 | 42 |
| SWG2.5-R2J17 | 2.5 | 2 | 7°42′ | R | W3K | 17 | 30 | 37 | 42 |
| SWG3-R1J17 | 3 | 1 | 3°54′ | R | W3K | 17 | 35 | 44 | 50 |
| SWG3-R1J18 | 3 | 1 | 3°54′ | R | W3K | 18 | 35 | 44 | 50 |
| SWG3-R1J19 | 3 | 1 | 3°54′ | R | W3K | 19 | 35 | 44 | 50 |
| SWG3-R1J20 | 3 | 1 | 3°54′ | R | W3K | 20 | 35 | 44 | 50 |
| SWG3-R2J17 | 3 | 2 | 7°46′ | R | W3K | 17 | 35 | 44 | 50 |
| SWG3-R2J18 | 3 | 2 | 7°46′ | R | W3K | 18 | 35 | 44 | 50 |
| SWG3-R2J19 | 3 | 2 | 7°46′ | R | W3K | 19 | 35 | 44 | 50 |
| SWG3-R2J20 | 3 | 2 | 7°46′ | R | W3K | 20 | 35 | 44 | 50 |
| SWG3-R3J17 | 3 | 3 | 11°34′ | R | W3K | 17 | 35 | 44 | 50 |
| SWG3-R3J18 | 3 | 3 | 11°34′ | R | W3K | 18 | 35 | 44 | 50 |
| SWG3-R3J19 | 3 | 3 | 11°34′ | R | W3K | 19 | 35 | 44 | 50 |
| SWG3-R3J20 | 3 | 3 | 11°34′ | R | W3K | 20 | 35 | 44 | 50 |
| 형식 | 치폭 P | 보스길이 | 보스길이 | 전장 R | 키홈 (폭x깊이) | 탭구멍 | 탭구멍 |
| 형식 | 치폭 P | (우) Q | (좌) Q' | 전장 R | 키홈 (폭x깊이) | 규격 | S |
| SWG1.5-R1J10 | 30 | 10 | - | 40 | 4×1.8 | M4 | 5 |
| SWG1.5-R2J10 | 30 | 10 | - | 40 | 4×1.8 | M4 | 5 |
| SWG2-R1J12 | 32 | 15 | 3 | 50 | 4×1.8 | M4 | 7.5 |
| SWG2-R1J14 | 32 | 15 | 3 | 50 | 5×2.3 | M4 | 7.5 |
| SWG2-R2J12 | 32 | 15 | 3 | 50 | 4×1.8 | M4 | 7.5 |
| SWG2-R2J14 | 32 | 15 | 3 | 50 | 5×2.3 | M4 | 7.5 |
| SWG2.5-R1J15 | 45 | 17 | 3 | 65 | 4×1.8 | M4 | 8.5 |
| SWG2.5-R1J16 | 45 | 17 | 3 | 65 | 5×2.3 | M4 | 8.5 |
| SWG2.5-R1J17 | 45 | 17 | 3 | 65 | 5×2.3 | M4 | 8.5 |
| SWG2.5-R2J15 | 45 | 17 | 3 | 65 | 4×1.8 | M4 | 8.5 |
| SWG2.5-R2J16 | 45 | 17 | 3 | 65 | 5×2.3 | M4 | 8.5 |
| SWG2.5-R2J17 | 45 | 17 | 3 | 65 | 5×2.3 | M4 | 8.5 |
| SWG3-R1J17 | 50 | 20 | 4 | 74 | 6×2.8 | M4 | 10 |
| SWG3-R1J18 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R1J19 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R1J20 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R2J17 | 50 | 20 | 4 | 74 | 6×2.8 | M4 | 10 |
| SWG3-R2J18 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R2J19 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R2J20 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R3J17 | 50 | 20 | 4 | 74 | 6×2.8 | M4 | 10 |
| SWG3-R3J18 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R3J19 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| SWG3-R3J20 | 50 | 20 | 4 | 74 | 6×2.8 | M5 | 10 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SWG1.5-R1J10 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG1.5-R2J10 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2-R1J12 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2-R1J14 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2-R2J12 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2-R2J14 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2.5-R1J15 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2.5-R1J16 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2.5-R1J17 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2.5-R2J15 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2.5-R2J16 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG2.5-R2J17 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| SWG3-R1J17 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R1J18 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R1J19 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R1J20 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R2J17 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R2J18 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R2J19 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R2J20 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R3J17 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R3J18 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R3J19 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
| SWG3-R3J20 | P | 견적 | - | - | - | 1 | 견적의뢰 / 주문 |
 |
