SRFD 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 11건 중 1~11건 표시 | |

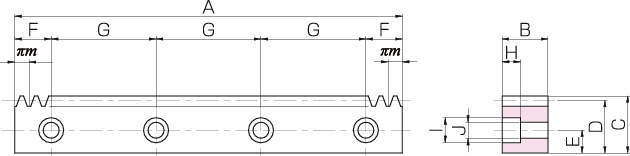

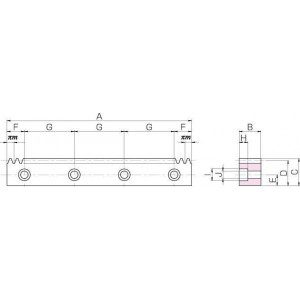

| 형식 | 모듈 m | 잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선높이 D |
| 형식 | 모듈 m | 잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선높이 D |
| SRFD1.5-300J | 1.5 | 64 | RD | 301.59 | 15 | 20 | 18.5 |
| SRFD1.5-500J | 1.5 | 106 | RD | 499.51 | 15 | 20 | 18.5 |
| SRFD2-300J | 2 | 48 | RD | 301.59 | 20 | 25 | 23 |
| SRFD2-500J | 2 | 80 | RD | 502.65 | 20 | 25 | 23 |
| SRFD2.5-300J | 2.5 | 38 | RD | 298.45 | 25 | 30 | 27.5 |
| SRFD2.5-500J | 2.5 | 64 | RD | 502.65 | 25 | 30 | 27.5 |
| SRFD3-300J | 3 | 32 | RD | 301.59 | 30 | 35 | 32 |
| SRFD3-500J | 3 | 53 | RD | 499.51 | 30 | 35 | 32 |
| SRFD4-500J | 4 | 40 | RD | 502.65 | 40 | 45 | 41 |
| SRFD5-500J | 5 | 32 | RD | 502.65 | 50 | 50 | 45 |
| SRFD6-500J | 6 | 26 | RD | 490.09 | 60 | 60 | 54 |
| 형식 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍형상치수 | 취부구멍형상치수 | 취부구멍형상치수 |
| 형식 | E | F | G | 구멍수 | 탭규격 | H | I | J |
| SRFD1.5-300J | 8 | 20.8 | 130 | 3 | M5 | 6 | 10 | 6 |
| SRFD1.5-500J | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 |
| SRFD2-300J | 10 | 20.8 | 130 | 3 | M6 | 7 | 11 | 7 |
| SRFD2-500J | 10 | 26.33 | 150 | 4 | M6 | 7 | 11 | 7 |
| SRFD2.5-300J | 12 | 19.23 | 130 | 3 | M8 | 8.6 | 14 | 9 |
| SRFD2.5-500J | 12 | 26.33 | 150 | 4 | M8 | 8.6 | 14 | 9 |
| SRFD3-300J | 14 | 20.8 | 130 | 3 | M10 | 10.8 | 17.5 | 11 |
| SRFD3-500J | 14 | 24.76 | 150 | 4 | M10 | 10.8 | 17.5 | 11 |
| SRFD4-500J | 18 | 26.33 | 150 | 4 | M12 | 13 | 20 | 14 |
| SRFD5-500J | 20 | 31.33 | 220 | 3 | M14 | 15.2 | 23 | 16 |
| SRFD6-500J | 23 | 25.04 | 220 | 3 | M16 | 17.5 | 26 | 18 |
| 형식 | 허용전달력(N) | 허용전달력(N) | 허용전달력(kgf) | 허용전달력(kgf) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 |
| SRFD1.5-300J | 2160 | 421 | 220 | 42.9 |
| SRFD1.5-500J | 2160 | 421 | 220 | 42.9 |
| SRFD2-300J | 3830 | 775 | 391 | 79 |
| SRFD2-500J | 3830 | 775 | 391 | 79 |
| SRFD2.5-300J | 5990 | 1240 | 611 | 127 |
| SRFD2.5-500J | 5990 | 1240 | 611 | 127 |
| SRFD3-300J | 8620 | 1820 | 879 | 186 |
| SRFD3-500J | 8620 | 1820 | 879 | 186 |
| SRFD4-500J | 15300 | 3330 | 1560 | 339 |
| SRFD5-500J | 24000 | 5300 | 2440 | 540 |
| SRFD6-500J | 34500 | 7740 | 3520 | 789 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SRFD1.5-300J | P | 106,040 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRFD1.5-500J | P | 144,100 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRFD2-300J | P | 117,700 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRFD2-500J | P | 159,500 | - | - | - | 2 | 견적의뢰 / 주문 |
| SRFD2.5-300J | P | 137,500 | - | - | - | 2 | 견적의뢰 / 주문 |
| SRFD2.5-500J | P | 187,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| SRFD3-300J | P | 159,500 | - | - | - | 2 | 견적의뢰 / 주문 |
| SRFD3-500J | P | 227,700 | - | - | - | 4 | 견적의뢰 / 주문 |
| SRFD4-500J | P | 336,600 | - | - | - | 6 | 견적의뢰 / 주문 |
| SRFD5-500J | P | 480,700 | - | - | - | 9 | 견적의뢰 / 주문 |
| SRFD6-500J | P | 645,700 | - | - | - | 12 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
