열처리 연마 랙기어
SRGFD 열처리 연마 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 14건 중 1~14건 표시 | |
| 형식 | 모듈 m | 유효잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선높이 D |
| 형식 | 모듈 m | 유효잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선높이 D |
| SRGFD1.5-500J | 1.5 | 106 | RD | 499.51 | 15 | 20 | 18.5 |
| SRGFD1.5-1000J | 1.5 | 212 | RD | 999.03 | 15 | 20 | 18.5 |
| SRGFD2-500J | 2 | 80 | RD | 502.65 | 20 | 25 | 23 |
| SRGFD2-1000J | 2 | 160 | RD | 1005.31 | 20 | 25 | 23 |
| SRGFD2.5-500J | 2.5 | 64 | RD | 502.65 | 25 | 30 | 27.5 |
| SRGFD2.5-1000J | 2.5 | 128 | RD | 1005.31 | 25 | 30 | 27.5 |
| SRGFD3-500J | 3 | 53 | RD | 499.51 | 30 | 35 | 32 |
| SRGFD3-1000J | 3 | 106 | RD | 999.03 | 30 | 35 | 32 |
| SRGFD4-500J | 4 | 40 | RD | 502.65 | 40 | 45 | 41 |
| SRGFD4-1000J | 4 | 80 | RD | 1005.31 | 40 | 45 | 41 |
| SRGFD5-500J | 5 | 32 | RD | 502.65 | 50 | 50 | 45 |
| SRGFD5-1000J | 5 | 64 | RD | 1005.31 | 50 | 50 | 45 |
| SRGFD6-500J | 6 | 26 | RD | 490.09 | 60 | 60 | 54 |
| SRGFD6-1000J | 6 | 53 | RD | 999.03 | 60 | 60 | 54 |

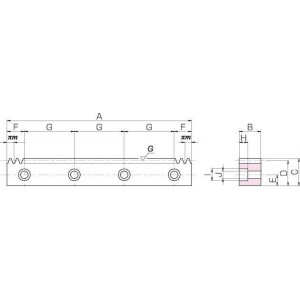

| 형식 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍형상치수 | 취부구멍형상치수 | 취부구멍형상치수 |
| 형식 | E | F | G | 구멍수 | 탭규격 | H | I | J |
| SRGFD1.5-500J | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 |
| SRGFD1.5-1000J | 8 | 49.51 | 180 | 6 | M5 | 6 | 10 | 6 |
| SRGFD2-500J | 10 | 26.33 | 150 | 4 | M6 | 7 | 11 | 7 |
| SRGFD2-1000J | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 |
| SRGFD2.5-500J | 12 | 26.33 | 150 | 4 | M8 | 8.6 | 14 | 9 |
| SRGFD2.5-1000J | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 |
| SRGFD3-500J | 14 | 24.76 | 150 | 4 | M10 | 10.8 | 17.5 | 11 |
| SRGFD3-1000J | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 |
| SRGFD4-500J | 18 | 26.23 | 150 | 4 | M12 | 13 | 20 | 14 |
| SRGFD4-1000J | 18 | 52.65 | 180 | 6 | M12 | 13 | 20 | 14 |
| SRGFD5-500J | 20 | 31.33 | 220 | 3 | M14 | 15.2 | 23 | 16 |
| SRGFD5-1000J | 20 | 62.65 | 220 | 5 | M14 | 15.2 | 23 | 16 |
| SRGFD6-500J | 23 | 25.04 | 220 | 3 | M16 | 17.5 | 26 | 18 |
| SRGFD6-1000J | 23 | 59.51 | 220 | 5 | M16 | 17.5 | 26 | 18 |
| 형식 | 허용전달력(N) | 허용전달력(N) | 허용전달력(kgf) | 허용전달력(kgf) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 |
| SRGFD1.5-500J | 2160 | 1360 | 220 | 138 |
| SRGFD1.5-1000J | 2160 | 1360 | 220 | 138 |
| SRGFD2-500J | 3830 | 2410 | 391 | 246 |
| SRGFD2-1000J | 3830 | 2410 | 391 | 246 |
| SRGFD2.5-500J | 5990 | 3770 | 611 | 384 |
| SRGFD2.5-1000J | 5990 | 3770 | 611 | 384 |
| SRGFD3-500J | 8620 | 5420 | 879 | 553 |
| SRGFD3-1000J | 8620 | 5420 | 879 | 553 |
| SRGFD4-500J | 15300 | 9640 | 1560 | 983 |
| SRGFD4-1000J | 15300 | 9640 | 1560 | 983 |
| SRGFD5-500J | 24000 | 15100 | 2440 | 1540 |
| SRGFD5-1000J | 24000 | 15100 | 2440 | 1540 |
| SRGFD6-500J | 34500 | 21700 | 3520 | 2210 |
| SRGFD6-1000J | 34500 | 21700 | 3520 | 2210 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SRGFD1.5-500J | P | 624,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRGFD1.5-1000J | P | 1,221,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SRGFD2-500J | P | 671,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SRGFD2-1000J | P | 1,287,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| SRGFD2.5-500J | P | 701,800 | - | - | - | 3 | 견적의뢰 / 주문 |
| SRGFD2.5-1000J | P | 1,353,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| SRGFD3-500J | P | 734,800 | - | - | - | 4 | 견적의뢰 / 주문 |
| SRGFD3-1000J | P | 1,430,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| SRGFD4-500J | P | 840,400 | - | - | - | 6 | 견적의뢰 / 주문 |
| SRGFD4-1000J | P | 1,727,000 | - | - | - | 13 | 견적의뢰 / 주문 |
| SRGFD5-500J | P | 939,400 | - | - | - | 9 | 견적의뢰 / 주문 |
| SRGFD5-1000J | P | 1,859,000 | - | - | - | 17 | 견적의뢰 / 주문 |
| SRGFD6-500J | P | 1,177,000 | - | - | - | 12 | 견적의뢰 / 주문 |
| SRGFD6-1000J | P | 2,233,000 | - | - | - | 25 | 견적의뢰 / 주문 |
 |
