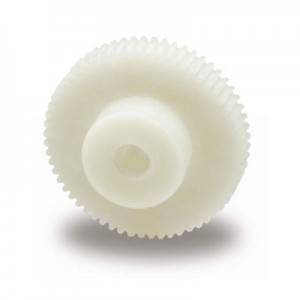

DG 웜휠
코하라치차공업(주) ( KHK )
제품설명
| ●파인 피치의 웜휠입니다. ●플라스틱 재료의 정평인 폴리아세탈을 재료로 채택했습니다. |
|
|
| 14건 중 1~14건 표시 | |
| 형식 | 감속비 | 치직각모듈 m | 잇수 | 상대줄수 | 비틀림각 | 비틀림방향 | 형상 |
| 형식 | 감속비 | 치직각모듈 m | 잇수 | 상대줄수 | 비틀림각 | 비틀림방향 | 형상 |
| DG0.5-20R1 | 20 | 0.5 | 20 | 1 | 2°36′ | R | HA |
| DG0.5-20R2 | 10 | 0.5 | 20 | 2 | 5°13′ | R | HA |
| DG0.5-30R1 | 30 | 0.5 | 30 | 1 | 2°36′ | R | HA |
| DG0.5-30R2 | 15 | 0.5 | 30 | 2 | 5°13′ | R | HA |
| DG0.5-40R1 | 40 | 0.5 | 40 | 1 | 2°36′ | R | HA |
| DG0.5-50R1 | 50 | 0.5 | 50 | 1 | 2°36′ | R | HA |
| DG0.5-60R1 | 60 | 0.5 | 60 | 1 | 2°36′ | R | HA |
| DG0.8-20R1 | 20 | 0.8 | 20 | 1 | 3°17′ | R | HA |
| DG0.8-20R2 | 10 | 0.8 | 20 | 2 | 6°34′ | R | HA |
| DG0.8-30R1 | 30 | 0.8 | 30 | 1 | 3°17′ | R | HA |
| DG0.8-30R2 | 15 | 0.8 | 30 | 2 | 6°34′ | R | HA |
| DG0.8-40R1 | 40 | 0.8 | 40 | 1 | 3°17′ | R | HA |
| DG0.8-50R1 | 50 | 0.8 | 50 | 1 | 3°17′ | R | HA |
| DG0.8-60R1 | 60 | 0.8 | 60 | 1 | 3°17′ | R | HA |

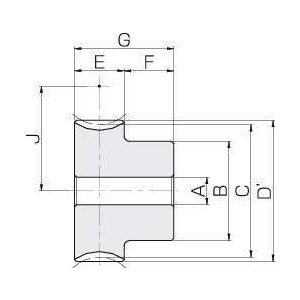

| 형식 | 내경 A (-0.05/-0.10) | 보스경 B | 피치원직경 C | 이끝원직경 D' | 치폭 E | 보스길이F | 전장 G | 조립거리 J |
| 형식 | 내경 A (-0.05/-0.10) | 보스경 B | 피치원직경 C | 이끝원직경 D' | 치폭 E | 보스길이F | 전장 G | 조립거리 J |
| DG0.5-20R1 | 4 | 9 | 10.01 | 11 | 5 | 7 | 12 | 10.5 |
| DG0.5-20R2 | 4 | 9 | 10.04 | 11 | 5 | 7 | 12 | 10.5 |
| DG0.5-30R1 | 4 | 12 | 15.02 | 16 | 5 | 7 | 12 | 13 |
| DG0.5-30R2 | 4 | 12 | 15.06 | 16 | 5 | 7 | 12 | 13 |
| DG0.5-40R1 | 5 | 15 | 20.02 | 21 | 5 | 7 | 12 | 15.5 |
| DG0.5-50R1 | 5 | 20 | 25.03 | 26 | 5 | 7 | 12 | 18 |
| DG0.5-60R1 | 5 | 25 | 30.03 | 31 | 5 | 7 | 12 | 20.5 |
| DG0.8-20R1 | 5 | 12 | 16.03 | 17.6 | 9 | 9 | 18 | 15 |
| DG0.8-20R2 | 5 | 12 | 16.11 | 17.6 | 9 | 9 | 18 | 15 |
| DG0.8-30R1 | 5 | 18 | 24.04 | 25.6 | 9 | 9 | 18 | 19 |
| DG0.8-30R2 | 5 | 18 | 24.16 | 25.6 | 9 | 9 | 18 | 19 |
| DG0.8-40R1 | 6 | 20 | 32.05 | 33.6 | 9 | 9 | 18 | 23 |
| DG0.8-50R1 | 8 | 25 | 40.07 | 41.6 | 9 | 9 | 18 | 27 |
| DG0.8-60R1 | 8 | 25 | 48.08 | 49.6 | 9 | 9 | 18 | 31 |
| 형식 | 허용토크 (N·m) 치면강도 | 허용토크 (kgf·m) 치면강도 | 백래시 (mm) |
| 형식 | 허용토크 (N·m) 치면강도 | 허용토크 (kgf·m) 치면강도 | 백래시 (mm) |
| DG0.5-20R1 | 0.067 | 0.0068 | 0~0.16 |
| DG0.5-20R2 | 0.067 | 0.0069 | 0~0.16 |
| DG0.5-30R1 | 0.11 | 0.011 | 0~0.16 |
| DG0.5-30R2 | 0.11 | 0.011 | 0~0.16 |
| DG0.5-40R1 | 0.16 | 0.016 | 0~0.16 |
| DG0.5-50R1 | 0.21 | 0.022 | 0~0.16 |
| DG0.5-60R1 | 0.26 | 0.027 | 0~0.16 |
| DG0.8-20R1 | 0.31 | 0.031 | 0.04~0.22 |
| DG0.8-20R2 | 0.31 | 0.032 | 0.04~0.22 |
| DG0.8-30R1 | 0.52 | 0.053 | 0.04~0.22 |
| DG0.8-30R2 | 0.52 | 0.053 | 0.04~0.22 |
| DG0.8-40R1 | 0.74 | 0.076 | 0.04~0.22 |
| DG0.8-50R1 | 0.98 | 0.1 | 0.04~0.22 |
| DG0.8-60R1 | 1.21 | 0.12. | 0.04~0.22 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| DG0.5-20R1 | P | 9,680 | - | - | - | 1 | 견적의뢰 / 주문 |
| DG0.5-20R2 | P | 9,680 | - | - | - | 1 | 견적의뢰 / 주문 |
| DG0.5-30R1 | P | 10,340 | - | - | - | 2 | 견적의뢰 / 주문 |
| DG0.5-30R2 | P | 10,340 | - | - | - | 2 | 견적의뢰 / 주문 |
| DG0.5-40R1 | P | 12,320 | - | - | - | 4 | 견적의뢰 / 주문 |
| DG0.5-50R1 | P | 14,080 | - | - | - | 6 | 견적의뢰 / 주문 |
| DG0.5-60R1 | P | 16,500 | - | - | - | 10 | 견적의뢰 / 주문 |
| DG0.8-20R1 | P | 11,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| DG0.8-20R2 | P | 11,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| DG0.8-30R1 | P | 14,300 | - | - | - | 9 | 견적의뢰 / 주문 |
| DG0.8-30R2 | P | 14,300 | - | - | - | 9 | 견적의뢰 / 주문 |
| DG0.8-40R1 | P | 17,600 | - | - | - | 14 | 견적의뢰 / 주문 |
| DG0.8-50R1 | P | 21,560 | - | - | - | 22 | 견적의뢰 / 주문 |
| DG0.8-60R1 | P | 26,840 | - | - | - | 29 | 견적의뢰 / 주문 |
 |
