SS 평기어

SS평기어 모듈0.5

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS N8급상당품 (JIS B 1702-1:1998) 구JIS 4급(JIS B 1702:1976)
치형	보통이
압력각	20°
재료	S45C
열처리	-
치면경도	194HB이하

캐드자료

카탈로그

제품설명

●모듈，잇수 등을 다양하게 갖추었으며，저렴한 가격으로 응용성이 풍부합니다.

관련이미지

상세사양


65건 중 1~65건 표시

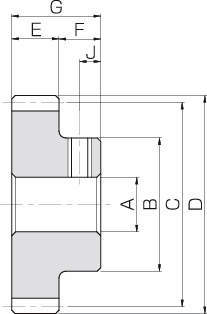

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E
SS0.5-15A	0.5	15	S3T	3	8.5	7.5	8.5	5
SS0.5-16A	0.5	16	S3T	3	9	8	9	5
SS0.5-17A	0.5	17	S3T	3	9.5	8.5	9.5	5
SS0.5-18A	0.5	18	S3T	4	10	9	10	5
SS0.5-19A	0.5	19	S3T	4	10.5	9.5	10.5	5
SS0.5-20A	0.5	20	S3T	3	11	10	11	5
SS0.5-20B	0.5	20	S3T	4	11	10	11	5
SS0.5-21A	0.5	21	S3T	4	11.5	10.5	11.5	5
SS0.5-22A	0.5	22	S3T	4	12	11	12	5
SS0.5-23A	0.5	23	S3T	4	12.5	11.5	12.5	5
SS0.5-24A	0.5	24	S3T	4	13	12	13	5
SS0.5-24B	0.5	24	S3T	5	13	12	13	5
SS0.5-25A	0.5	25	S3T	4	13.5	12.5	13.5	5
SS0.5-25B	0.5	25	S3T	5	13.5	12.5	13.5	5
SS0.5-26A	0.5	26	S3T	4	14	13	14	5
SS0.5-27A	0.5	27	S3T	4	14.5	13.5	14.5	5
SS0.5-28A	0.5	28	S1T	4	12	14	15	5
SS0.5-29A	0.5	29	S1T	4	12	14.5	15.5	5
SS0.5-30A	0.5	30	S1T	4	13	15	16	5
SS0.5-30B	0.5	30	S1T	5	13	15	16	5
SS0.5-30C	0.5	30	S1T	6	13	15	16	5
SS0.5-32A	0.5	32	S1T	5	14	16	17	5
SS0.5-34A	0.5	34	S1T	5	15	17	18	5
SS0.5-35A	0.5	35	S1T	5	15	17.5	18.5	5
SS0.5-36A	0.5	36	S1T	5	16	18	19	5
SS0.5-38A	0.5	38	S1T	5	16	19	20	5
SS0.5-40A	0.5	40	S1T	5	18	20	21	5
SS0.5-40B	0.5	40	S1T	6	18	20	21	5
SS0.5-42A	0.5	42	S1T	5	18	21	22	5
SS0.5-44A	0.5	44	S1T	5	20	22	23	5
SS0.5-45A	0.5	45	S1T	5	20	22.5	23.5	5
SS0.5-46A	0.5	46	S1T	5	20	23	24	5
SS0.5-48A	0.5	48	S1T	5	22	24	25	5
SS0.5-50A	0.5	50	S1T	5	22	25	26	5
SS0.5-50B	0.5	50	S1T	6	22	25	26	5
SS0.5-52A	0.5	52	S1T	5	22	26	27	5
SS0.5-54A	0.5	54	S1T	5	25	27	28	5
SS0.5-55A	0.5	55	S1T	5	25	27.5	28.5	5
SS0.5-56A	0.5	56	S1T	5	25	28	29	5
SS0.5-58A	0.5	58	S1T	5	25	29	30	5
SS0.5-60A	0.5	60	S1T	6	28	30	31	5
SS0.5-60B	0.5	60	S1T	8	28	30	31	5
SS0.5-62A	0.5	62	S1T	6	28	31	32	5
SS0.5-64A	0.5	64	S1T	6	28	32	33	5
SS0.5-65A	0.5	65	S1T	6	28	32.5	33.5	5
SS0.5-66A	0.5	66	S1T	6	28	33	34	5
SS0.5-68A	0.5	68	S1T	6	28	34	35	5
SS0.5-70A	0.5	70	S1T	6	28	35	36	5
SS0.5-70B	0.5	70	S1T	8	28	35	36	5
SS0.5-72A	0.5	72	S1T	6	28	36	37	5
SS0.5-75A	0.5	75	S1T	6	28	37.5	38.5	5
SS0.5-76A	0.5	76	S1T	6	28	38	39	5
SS0.5-80A	0.5	80	S1T	6	28	40	41	5
SS0.5-80B	0.5	80	S1T	8	28	40	41	5
SS0.5-84A	0.5	84	S1T	8	28	42	43	5
SS0.5-85A	0.5	85	S1T	8	28	42.5	43.5	5
SS0.5-88A	0.5	88	S1T	8	28	44	45	5
SS0.5-90A	0.5	90	S1T	8	28	45	46	5
SS0.5-95A	0.5	95	S1T	8	28	47.5	48.5	5
SS0.5-96A	0.5	96	S1T	8	28	48	49	5
SS0.5-100A	0.5	100	S1T	8	28	50	51	5
SS0.5-105A	0.5	105	S1T	8	28	52.5	53.5	5
SS0.5-110A	0.5	110	S1T	8	28	55	56	5
SS0.5-115A	0.5	115	S1T	8	28	57.5	58.5	5
SS0.5-120A	0.5	120	S1T	8	28	60	61	5

형식	보스길이 F	전장 G	웨브두께 H	림직경 I	키홈 (폭x깊이)	탭구멍	탭구멍
형식	보스길이 F	전장 G	웨브두께 H	림직경 I	키홈 (폭x깊이)	규격	J
SS0.5-15A	11	16	-	-	-	M3	2.5
SS0.5-16A	11	16	-	-	-	M3	2.5
SS0.5-17A	11	16	-	-	-	M3	2.5
SS0.5-18A	11	16	-	-	-	M3	2.5
SS0.5-19A	11	16	-	-	-	M3	2.5
SS0.5-20A	11	16	-	-	-	M3	2.5
SS0.5-20B	11	16	-	-	-	M3	2.5
SS0.5-21A	11	16	-	-	-	M3	2.5
SS0.5-22A	11	16	-	-	-	M3	2.5
SS0.5-23A	11	16	-	-	-	M3	2.5
SS0.5-24A	11	16	-	-	-	M3	2.5
SS0.5-24B	11	16	-	-	-	M4	3
SS0.5-25A	11	16	-	-	-	M3	2.5
SS0.5-25B	11	16	-	-	-	M4	3
SS0.5-26A	11	16	-	-	-	M3	2.5
SS0.5-27A	11	16	-	-	-	M3	2.5
SS0.5-28A	7	12	-	-	-	M3	3.5
SS0.5-29A	7	12	-	-	-	M3	3.5
SS0.5-30A	7	12	-	-	-	M3	3.5
SS0.5-30B	7	12	-	-	-	M4	3.5
SS0.5-30C	7	12	-	-	-	M4	3.5
SS0.5-32A	7	12	-	-	-	M4	3.5
SS0.5-34A	7	12	-	-	-	M4	3.5
SS0.5-35A	7	12	-	-	-	M4	3.5
SS0.5-36A	7	12	-	-	-	M4	3.5
SS0.5-38A	7	12	-	-	-	M4	3.5
SS0.5-40A	7	12	-	-	-	M4	3.5
SS0.5-40B	7	12	-	-	-	M4	3.5
SS0.5-42A	7	12	-	-	-	M4	3.5
SS0.5-44A	7	12	-	-	-	M4	3.5
SS0.5-45A	7	12	-	-	-	M4	3.5
SS0.5-46A	7	12	-	-	-	M4	3.5
SS0.5-48A	7	12	-	-	-	M4	3.5
SS0.5-50A	7	12	-	-	-	M4	3.5
SS0.5-50B	7	12	-	-	-	M4	3.5
SS0.5-52A	7	12	-	-	-	M4	3.5
SS0.5-54A	7	12	-	-	-	M4	3.5
SS0.5-55A	7	12	-	-	-	M4	3.5
SS0.5-56A	7	12	-	-	-	M4	3.5
SS0.5-58A	7	12	-	-	-	M4	3.5
SS0.5-60A	7	12	-	-	-	M4	3.5
SS0.5-60B	7	12	-	-	-	M5	3.5
SS0.5-62A	7	12	-	-	-	M4	3.5
SS0.5-64A	7	12	-	-	-	M4	3.5
SS0.5-65A	7	12	-	-	-	M4	3.5
SS0.5-66A	7	12	-	-	-	M4	3.5
SS0.5-68A	7	12	-	-	-	M4	3.5
SS0.5-70A	7	12	-	-	-	M4	3.5
SS0.5-70B	7	12	-	-	-	M5	3.5
SS0.5-72A	7	12	-	-	-	M4	3.5
SS0.5-75A	7	12	-	-	-	M4	3.5
SS0.5-76A	7	12	-	-	-	M4	3.5
SS0.5-80A	7	12	-	-	-	M4	3.5
SS0.5-80B	7	12	-	-	-	M5	3.5
SS0.5-84A	7	12	-	-	-	M5	3.5
SS0.5-85A	7	12	-	-	-	M5	3.5
SS0.5-88A	7	12	-	-	-	M5	3.5
SS0.5-90A	7	12	-	-	-	M5	3.5
SS0.5-95A	7	12	-	-	-	M5	3.5
SS0.5-96A	7	12	-	-	-	M5	3.5
SS0.5-100A	7	12	-	-	-	M5	3.5
SS0.5-105A	7	12	-	-	-	M5	3.5
SS0.5-110A	7	12	-	-	-	M5	3.5
SS0.5-115A	7	12	-	-	-	M5	3.5
SS0.5-120A	7	12	-	-	-	M5	3.5

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시 (mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시 (mm)
SS0.5-15A	0.46	0.022	0.047	0.0022	0~0.10
SS0.5-16A	0.51	0.025	0.052	0.0025	0~0.10
SS0.5-17A	0.56	0.028	0.057	0.0029	0~0.10
SS0.5-18A	0.61	0.032	0.063	0.0033	0~0.10
SS0.5-19A	0.67	0.036	0.068	0.0036	0~0.10
SS0.5-20A	0.72	0.04	0.073	0.0041	0~0.10
SS0.5-20B	0.72	0.04	0.073	0.0041	0~0.10
SS0.5-21A	0.77	0.044	0.079	0.0045	0~0.10
SS0.5-22A	0.83	0.049	0.084	0.005	0~0.10
SS0.5-23A	0.88	0.054	0.09	0.0055	0~0.10
SS0.5-24A	0.93	0.059	0.095	0.006	0~0.10
SS0.5-24B	0.93	0.059	0.095	0.006	0~0.10
SS0.5-25A	0.99	0.064	0.1	0.0065	0~0.10
SS0.5-25B	0.99	0.064	0.1	0.0065	0~0.10
SS0.5-26A	1.04	0.069	0.11	0.0071	0~0.10
SS0.5-27A	1.1	0.075	0.11	0.0076	0~0.10
SS0.5-28A	1.16	0.081	0.12	0.0082	0~0.10
SS0.5-29A	1.21	0.087	0.12	0.0088	0~0.10
SS0.5-30A	1.27	0.093	0.13	0.0095	0~0.10
SS0.5-30B	1.27	0.093	0.13	0.0095	0~0.10
SS0.5-30C	1.27	0.093	0.13	0.0095	0~0.10
SS0.5-32A	1.38	0.11	0.14	0.011	0~0.10
SS0.5-34A	1.5	0.12	0.15	0.012	0~0.10
SS0.5-35A	1.55	0.13	0.16	0.013	0~0.10
SS0.5-36A	1.61	0.14	0.16	0.014	0~0.10
SS0.5-38A	1.73	0.15	0.18	0.015	0~0.10
SS0.5-40A	1.84	0.17	0.19	0.017	0~0.10
SS0.5-40B	1.84	0.17	0.19	0.017	0~0.10
SS0.5-42A	1.96	0.19	0.2	0.019	0~0.10
SS0.5-44A	2.08	0.2	0.21	0.021	0~0.10
SS0.5-45A	2.14	0.21	0.22	0.022	0~0.10
SS0.5-46A	2.19	0.22	0.22	0.023	0~0.10
SS0.5-48A	2.31	0.25	0.24	0.025	0~0.10
SS0.5-50A	2.43	0.27	0.25	0.027	0~0.10
SS0.5-50B	2.43	0.27	0.25	0.027	0~0.10
SS0.5-52A	2.55	0.29	0.26	0.03	0~0.10
SS0.5-54A	2.67	0.32	0.27	0.032	0~0.10
SS0.5-55A	2.73	0.33	0.28	0.033	0~0.10
SS0.5-56A	2.79	0.34	0.28	0.035	0~0.10
SS0.5-58A	2.91	0.37	0.3	0.037	0~0.10
SS0.5-60A	3.03	0.39	0.31	0.04	0~0.10
SS0.5-60B	3.03	0.39	0.31	0.04	0~0.10
SS0.5-62A	3.15	0.42	0.32	0.043	0~0.10
SS0.5-64A	3.27	0.45	0.33	0.046	0~0.10
SS0.5-65A	3.33	0.47	0.34	0.048	0~0.10
SS0.5-66A	3.39	0.48	0.35	0.049	0~0.10
SS0.5-68A	3.51	0.51	0.36	0.052	0~0.10
SS0.5-70A	3.63	0.55	0.37	0.056	0~0.10
SS0.5-70B	3.63	0.55	0.37	0.056	0~0.10
SS0.5-72A	3.75	0.58	0.38	0.059	0~0.10
SS0.5-75A	3.93	0.63	0.4	0.064	0~0.10
SS0.5-76A	3.99	0.65	0.41	0.066	0~0.10
SS0.5-80A	4.24	0.72	0.43	0.074	0~0.10
SS0.5-80B	4.24	0.72	0.43	0.074	0~0.10
SS0.5-84A	4.48	0.8	0.46	0.082	0~0.10
SS0.5-85A	4.54	0.82	0.46	0.084	0~0.10
SS0.5-88A	4.72	0.89	0.48	0.09	0~0.10
SS0.5-90A	4.85	0.93	0.49	0.095	0~0.10
SS0.5-95A	5.15	1.04	0.53	0.11	0~0.10
SS0.5-96A	5.21	1.06	0.53	0.11	0~0.10
SS0.5-100A	5.46	1.16	0.56	0.12	0~0.10
SS0.5-105A	5.76	1.28	0.59	0.13	0~0.10
SS0.5-110A	6.07	1.42	0.62	0.14	0~0.10
SS0.5-115A	6.38	1.56	0.65	0.16	0~0.10
SS0.5-120A	6.68	1.7	0.68	0.17	0~0.10

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SS0.5-15A	P	12,980	-	-	-	-	견적의뢰 / 주문
SS0.5-16A	P	12,980	-	-	-	-	견적의뢰 / 주문
SS0.5-17A	P	12,980	-	-	-	-	견적의뢰 / 주문
SS0.5-18A	P	14,300	-	-	-	-	견적의뢰 / 주문
SS0.5-19A	P	14,300	-	-	-	-	견적의뢰 / 주문
SS0.5-20A	P	14,300	-	-	-	-	견적의뢰 / 주문
SS0.5-20B	P	14,300	-	-	-	-	견적의뢰 / 주문
SS0.5-21A	P	14,300	-	-	-	-	견적의뢰 / 주문
SS0.5-22A	P	14,740	-	-	-	-	견적의뢰 / 주문
SS0.5-23A	P	14,740	-	-	-	-	견적의뢰 / 주문
SS0.5-24A	P	15,400	-	-	-	-	견적의뢰 / 주문
SS0.5-24B	P	15,400	-	-	-	-	견적의뢰 / 주문
SS0.5-25A	P	15,840	-	-	-	-	견적의뢰 / 주문
SS0.5-25B	P	15,840	-	-	-	-	견적의뢰 / 주문
SS0.5-26A	P	15,840	-	-	-	-	견적의뢰 / 주문
SS0.5-27A	P	16,940	-	-	-	-	견적의뢰 / 주문
SS0.5-28A	P	17,380	-	-	-	-	견적의뢰 / 주문
SS0.5-29A	P	18,040	-	-	-	-	견적의뢰 / 주문
SS0.5-30A	P	18,700	-	-	-	-	견적의뢰 / 주문
SS0.5-30B	P	18,700	-	-	-	-	견적의뢰 / 주문
SS0.5-30C	P	18,700	-	-	-	-	견적의뢰 / 주문
SS0.5-32A	P	19,800	-	-	-	-	견적의뢰 / 주문
SS0.5-34A	P	20,900	-	-	-	-	견적의뢰 / 주문
SS0.5-35A	P	21,560	-	-	-	-	견적의뢰 / 주문
SS0.5-36A	P	22,000	-	-	-	-	견적의뢰 / 주문
SS0.5-38A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-40A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-40B	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-42A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-44A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-45A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-46A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-48A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-50A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-50B	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-52A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-54A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-55A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-56A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-58A	P	23,540	-	-	-	-	견적의뢰 / 주문
SS0.5-60A	P	24,860	-	-	-	-	견적의뢰 / 주문
SS0.5-60B	P	24,860	-	-	-	-	견적의뢰 / 주문
SS0.5-62A	P	25,300	-	-	-	-	견적의뢰 / 주문
SS0.5-64A	P	26,620	-	-	-	-	견적의뢰 / 주문
SS0.5-65A	P	26,620	-	-	-	-	견적의뢰 / 주문
SS0.5-66A	P	26,620	-	-	-	-	견적의뢰 / 주문
SS0.5-68A	P	27,500	-	-	-	-	견적의뢰 / 주문
SS0.5-70A	P	27,940	-	-	-	-	견적의뢰 / 주문
SS0.5-70B	P	27,940	-	-	-	-	견적의뢰 / 주문
SS0.5-72A	P	28,600	-	-	-	-	견적의뢰 / 주문
SS0.5-75A	P	28,820	-	-	-	-	견적의뢰 / 주문
SS0.5-76A	P	29,040	-	-	-	-	견적의뢰 / 주문
SS0.5-80A	P	30,140	-	-	-	-	견적의뢰 / 주문
SS0.5-80B	P	30,140	-	-	-	-	견적의뢰 / 주문
SS0.5-84A	P	30,800	-	-	-	-	견적의뢰 / 주문
SS0.5-85A	P	31,020	-	-	-	-	견적의뢰 / 주문
SS0.5-88A	P	31,460	-	-	-	-	견적의뢰 / 주문
SS0.5-90A	P	32,560	-	-	-	-	견적의뢰 / 주문
SS0.5-95A	P	33,000	-	-	-	-	견적의뢰 / 주문
SS0.5-96A	P	38,500	-	-	-	-	견적의뢰 / 주문
SS0.5-100A	P	39,160	-	-	-	-	견적의뢰 / 주문
SS0.5-105A	P	40,480	-	-	-	-	견적의뢰 / 주문
SS0.5-110A	P	41,800	-	-	-	-	견적의뢰 / 주문
SS0.5-115A	P	42,020	-	-	-	-	견적의뢰 / 주문
SS0.5-120A	P	43,560	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
