HOME > 기어전도 > 평기어 > 연마평기어 > SSG 연마평기어 > SSG 연마 평기어 모듈0.5
SSG 연마평기어
SSG 연마 평기어 모듈0.5
코하라치차공업(주) ( KHK )
공통사양
정도등급JIS N5급 (JIS B 1702-1:1998)
구JIS 1급 (JIS B 1702:1976)
치형보통이
압력각20°
재료S45C
열처리조질
치면경도200~270HB
캐드자료
  • 카탈로그
  • 제품설명
    ●치면열처리한 제품이지만 추가공이 가능합니다.



    관련이미지
    상세사양
    17건 중 1~17건 표시

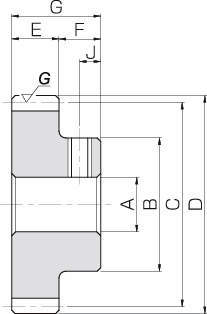

    형식모듈
    m
    잇수형상내경
    AH7
    보스경
    B
    피치원직경
    C
    이끝원직경
    D
    치폭
    E
    보스길이
    F
    전장
    G
    형식모듈
    m
    잇수형상내경
    AH7
    보스경
    B
    피치원직경
    C
    이끝원직경
    D
    치폭
    E
    보스길이
    F
    전장
    G
    SSG0.5-30A0.530S1T51315165712
    SSG0.5-30B0.530S1T61315165712
    SSG0.5-32A0.532S1T51416175712
    SSG0.5-34A0.534S1T51517185712
    SSG0.5-35A0.535S1T51517.518.55712
    SSG0.5-36A0.536S1T51618195712
    SSG0.5-38A0.538S1T51619205712
    SSG0.5-40A0.540S1T51820215712
    SSG0.5-40B0.540S1T61820215712
    SSG0.5-50A0.550S1T52225265712
    SSG0.5-50B0.550S1T62225265712
    SSG0.5-60A0.560S1T62830315712
    SSG0.5-60B0.560S1T82830315712
    SSG0.5-70A0.570S1T62835365712
    SSG0.5-70B0.570S1T82835365712
    SSG0.5-80A0.580S1T62840415712
    SSG0.5-80B0.580S1T82840415712
    형식탭구멍탭구멍허용토크(N·m)허용토크(N·m)허용토크(kgf·m)허용토크(kgf·m)백래시
    (mm)
    형식규격J굽힘강도치면강도굽힘강도치면강도백래시
    (mm)
    SSG0.5-30AM43.51.630.290.170.030~0.08
    SSG0.5-30BM43.51.630.290.170.030~0.08
    SSG0.5-32AM43.51.780.340.180.0350~0.08
    SSG0.5-34AM43.51.930.390.20.0390~0.08
    SSG0.5-35AM43.520.410.20.0420~0.08
    SSG0.5-36AM43.52.080.440.210.0450~0.08
    SSG0.5-38AM43.52.230.490.230.050~0.08
    SSG0.5-40AM43.52.380.550.240.0560~0.08
    SSG0.5-40BM43.52.380.550.240.0560~0.08
    SSG0.5-50AM43.53.140.890.320.0910~0.08
    SSG0.5-50BM43.53.140.890.320.0910~0.08
    SSG0.5-60AM43.53.911.320.40.130~0.08
    SSG0.5-60BM53.53.911.320.40.130~0.08
    SSG0.5-70AM43.53.91.530.40.160~0.08
    SSG0.5-70BM53.53.91.530.40.160~0.08
    SSG0.5-80AM43.54.552.040.460.210~0.08
    SSG0.5-80BM53.54.552.040.460.210~0.08
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량견적의뢰 및 주문
    SSG0.5-30AP92,180----견적의뢰 / 주문
    SSG0.5-30BP92,180----견적의뢰 / 주문
    SSG0.5-32AP97,680----견적의뢰 / 주문
    SSG0.5-34AP103,180----견적의뢰 / 주문
    SSG0.5-35AP104,940----견적의뢰 / 주문
    SSG0.5-36AP108,020----견적의뢰 / 주문
    SSG0.5-38AP108,460----견적의뢰 / 주문
    SSG0.5-40AP108,680----견적의뢰 / 주문
    SSG0.5-40BP108,680----견적의뢰 / 주문
    SSG0.5-50AP133,100----견적의뢰 / 주문
    SSG0.5-50BP133,100----견적의뢰 / 주문
    SSG0.5-60AP165,000----견적의뢰 / 주문
    SSG0.5-60BP165,000----견적의뢰 / 주문
    SSG0.5-70AP194,700----견적의뢰 / 주문
    SSG0.5-70BP194,700----견적의뢰 / 주문
    SSG0.5-80AP222,200----견적의뢰 / 주문
    SSG0.5-80BP222,200----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
