SUMA 완성 스테인레스 마이터기어
코하라치차공업(주) ( KHK )
제품설명
| ●추가공없이 사용할 수있는 스테인레스 마이터입니다. |
|
|
| 12건 중 1~12건 표시 | |

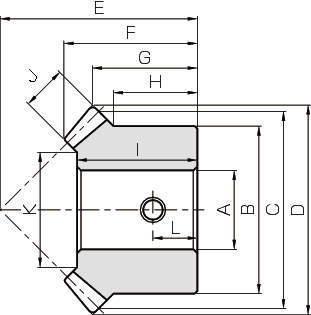

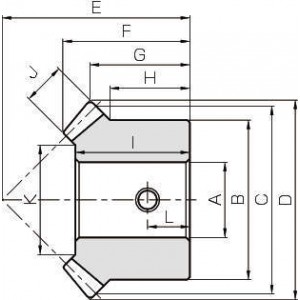

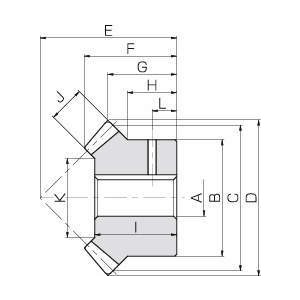

| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 조립거리 E |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 조립거리 E |
| SUMA1-20 | 1 | 20 | BK | 6 | 16 | 20 | 21.41 | 20 |
| SUMA1.5-20 | 1.5 | 20 | BK | 8 | 26 | 30 | 32.12 | 30 |
| SUMA2-20 | 2 | 20 | BK | 12 | 34 | 40 | 42.83 | 37 |
| SUMA2.5-20 | 2.5 | 20 | BK | 14 | 42 | 50 | 53.54 | 48 |
| SUMA3-20 | 3 | 20 | BK | 16 | 50 | 60 | 64.24 | 58 |
| SUMA4-20 | 4 | 20 | BK | 20 | 64 | 80 | 85.65 | 75 |
| SUMA1-25 | 1 | 25 | BK | 6 | 20 | 25 | 26.41 | 23 |
| SUMA1.5-25 | 1.5 | 25 | BK | 10 | 30 | 37.5 | 39.62 | 34 |
| SUMA2-25 | 2 | 25 | BK | 12 | 45 | 50 | 52.83 | 40 |
| SUMA2.5-25 | 2.5 | 25 | BK | 16 | 55 | 62.5 | 66.04 | 50 |
| SUMA3-25 | 3 | 25 | BK | 20 | 65 | 75 | 79.24 | 60 |
| SUMA4-25 | 4 | 25 | BK | 30 | 80 | 100 | 105.66 | 80 |
| 형식 | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K | 키홈 (폭x깊이) | 탭구멍 | 탭구멍 |
| 형식 | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K | 키홈 (폭x깊이) | 규격 | L |
| SUMA1-20 | 13.95 | 10.71 | 8 | 12 | 5 | 9.86 | - | M4 | 4 |
| SUMA1.5-20 | 21.24 | 16.06 | 13 | 19 | 8 | 15.37 | - | M4 | 6.5 |
| SUMA2-20 | 24.89 | 18.41 | 14 | 22 | 10 | 21.72 | 4×1.8 | M4 | 7 |
| SUMA2.5-20 | 32.54 | 24.77 | 19 | 29 | 12 | 28.06 | 5×2.3 | M5 | 9.5 |
| SUMA3-20 | 39.84 | 30.12 | 23 | 35 | 15 | 31.57 | 5×2.3 | M5 | 11.5 |
| SUMA4-20 | 50.78 | 37.83 | 27 | 45 | 20 | 43.43 | 6×2.8 | M5 | 13.5 |
| SUMA1-25 | 15.16 | 11.21 | 8 | 14 | 6 | 15.03 | - | M4 | 4 |
| SUMA1.5-25 | 22.25 | 16.31 | 11.5 | 19 | 9 | 19.54 | - | M4 | 6 |
| SUMA2-25 | 24.33 | 16.41 | 12.5 | 20 | 12 | 26.06 | 4×1.8 | M4 | 6.5 |
| SUMA2.5-25 | 30.41 | 20.52 | 15 | 26 | 15 | 34.57 | 5×2.3 | M5 | 7.5 |
| SUMA3-25 | 37.81 | 24.62 | 17.5 | 32 | 20 | 37.43 | 6×2.8 | M5 | 9 |
| SUMA4-25 | 49.32 | 32.83 | 20 | 43 | 25 | 55.29 | 8×3.3 | M6 | 10 |
| 형식 | 허용토크(N·m) | 허용토크(N·m) | 허용토크(kgf·m) | 허용토크(kgf·m) | 백래시(mm) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시(mm) |
| SUMA1-20 | 0.49 | 0.06 | 0.05 | 0.0061 | 0.03~0.13 |
| SUMA1.5-20 | 1.72 | 0.22 | 0.18 | 0.022 | 0.05~0.15 |
| SUMA2-20 | 3.94 | 0.51 | 0.4 | 0.052 | 0.06~0.16 |
| SUMA2.5-20 | 7.52 | 1 | 0.77 | 0.1 | 0.07~0.17 |
| SUMA3-20 | 13.3 | 1.8 | 1.36 | 0.18 | 0.08~0.18 |
| SUMA4-20 | 31.5 | 4.39 | 3.22 | 0.45 | 0.12~0.27 |
| SUMA1-25 | 0.81 | 0.12 | 0.083 | 0.012 | 0.03~0.13 |
| SUMA1.5-25 | 2.74 | 0.41 | 0.28 | 0.042 | 0.05~0.15 |
| SUMA2-25 | 6.5 | 1 | 0.66 | 0.1 | 0.06~0.16 |
| SUMA2.5-25 | 12.7 | 2 | 1.29 | 0.2 | 0.07~0.17 |
| SUMA3-25 | 23.3 | 3.73 | 2.37 | 0.38 | 0.08~0.18 |
| SUMA4-25 | 53.2 | 8.79 | 5.43 | 0.9 | 0.12~0.27 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SUMA1-20 | P | 44,660 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA1.5-20 | P | 64,900 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA2-20 | P | 95,040 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA2.5-20 | P | 139,700 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA3-20 | P | 192,500 | - | - | - | 1 | 견적의뢰 / 주문 |
| SUMA4-20 | P | 334,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SUMA1-25 | P | 54,120 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA1.5-25 | P | 82,940 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA2-25 | P | 123,200 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA2.5-25 | P | 165,000 | - | - | - | - | 견적의뢰 / 주문 |
| SUMA3-25 | P | 246,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SUMA4-25 | P | 457,600 | - | - | - | 2 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
