HOME > 기어전도 > 웜기어 > 웜기어 > KWG 축붙이 연마 웜기어
웜기어
KWG 축붙이 연마 웜기어
코하라치차공업(주) ( KHK )
공통사양
정도등급KHK W 001 2급
치면기준단면축방향
치형보통이
치직각압력각20°
재료SCM440
열처리조질,치면고주파열처리
치면경도50~60HRC
캐드자료
  • 카탈로그
  • 제품설명
    ●치면열처리.연삭마감 축붙이웜입니다.
    ●기준원 지름이 작아서 콤팩트한 설계가 가능입니다.



    관련이미지
    상세사양
    18건 중 1~18건 표시

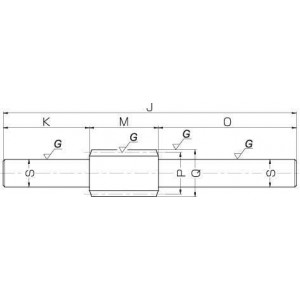

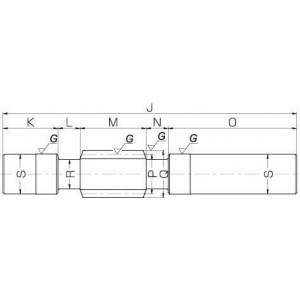

    형식축방향
    모듈
    m
    줄수진행각비틀림방향형상전장
    J

    (좌)
    K
    목길이
    (좌)
    L
    형식축방향
    모듈
    m
    줄수진행각비틀림방향형상전장
    J

    (좌)
    K
    목길이
    (좌)
    L
    KWG0.5-R10.513°11′RW56519-
    KWG0.5-R20.526°20′RW56519-
    KWG0.8-R10.813°49′RW58525-
    KWG0.8-R20.827°36′RW58525-
    KWG1-R1113°35′RW61403510
    KWG1-R2127°08′RW61403510
    KWG1.5-R11.513°26′RW61905015
    KWG1.5-R21.526°51′RW61905015
    KWG2-R1215°12′RW62003525
    KWG2-R22210°18′RW62003525
    KWG2.5-R12.514°46′RW62505027
    KWG2.5-R22.529°28′RW62505027
    KWG3-R1314°31′RW63005530
    KWG3-R2328°58′RW63005530
    KWG4-R1415°43′RW63607032.5
    KWG4-R24211°19′RW63607032.5
    KWG5-R1515°43′RW64007530
    KWG6-R1615°43′RW64006040
    형식치폭P
    M
    목길이
    (우)
    N
    축길이
    (우)
    O
    피치원직경
    P
    이끝원직경
    Q
    목직경
    R
    축경
    S
    형식치폭P
    M
    목길이
    (우)
    N
    축길이
    (우)
    O
    피치원직경
    P
    이끝원직경
    Q
    목직경
    R
    축경
    S
    KWG0.5-R112-34910-6
    KWG0.5-R212-34910-6
    KWG0.8-R120-401213.6-8
    KWG0.8-R220-401213.6-8
    KWG1-R130105516181318
    KWG1-R230105516181318
    KWG1.5-R140157025282126
    KWG1.5-R240157025282126
    KWG2-R140257522261725
    KWG2-R240257522261725
    KWG2.5-R1462710030352330
    KWG2.5-R2462710030352330
    KWG3-R1603012538443040
    KWG3-R2603012538443040
    KWG4-R17532.515040482945
    KWG4-R27532.515040482945
    KWG5-R1903017550603650
    KWG6-R11004016060724460
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량
    (kg)
    견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량
    (kg)
    견적의뢰 및 주문
    KWG0.5-R1P95,920----견적의뢰 / 주문
    KWG0.5-R2P104,940----견적의뢰 / 주문
    KWG0.8-R1P100,100----견적의뢰 / 주문
    KWG0.8-R2P112,200----견적의뢰 / 주문
    KWG1-R1P111,100----견적의뢰 / 주문
    KWG1-R2P123,200----견적의뢰 / 주문
    KWG1.5-R1P129,800---1견적의뢰 / 주문
    KWG1.5-R2P147,400---1견적의뢰 / 주문
    KWG2-R1P192,500---1견적의뢰 / 주문
    KWG2-R2P202,400---1견적의뢰 / 주문
    KWG2.5-R1P231,000---1견적의뢰 / 주문
    KWG2.5-R2P238,700---1견적의뢰 / 주문
    KWG3-R1P297,000---3견적의뢰 / 주문
    KWG3-R2P304,700---3견적의뢰 / 주문
    KWG4-R1P425,700---4견적의뢰 / 주문
    KWG4-R2P443,300---4견적의뢰 / 주문
    KWG5-R1P660,000---6견적의뢰 / 주문
    KWG6-R1P779,900---8견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
