상품 상세보기 : 베벨기어 - KSP 연마 스파이럴 베벨기어(추가공용)

HOME > 기어전도 > 베벨기어 > KSP 연마 스파이럴 베벨기어(추가공용)

베벨기어

KSP 연마 스파이럴 베벨기어(추가공용)

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 0급
치형	글리슨
압력각	20°
비틀림각	35°
재료	모듈3이하：SCM415 모듈3.5이상：SCM420
열처리	전면침탄열처리
치면경도	모듈2.5이하：80~83HRA 모듈3이상：60~63HRC

캐드자료

카탈로그

제품설명

●JIS 0 급의 강도에 고정밀도 제품입니다.
●고속회전시 소음이나 진동에 대해 뛰어난 성능을 발휘합니다.

관련이미지

상세사양


32건 중 1~32건 표시

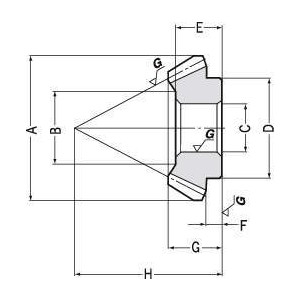

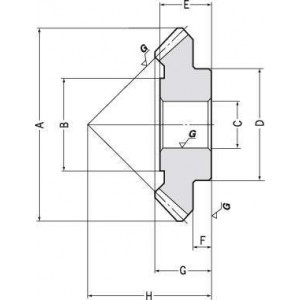

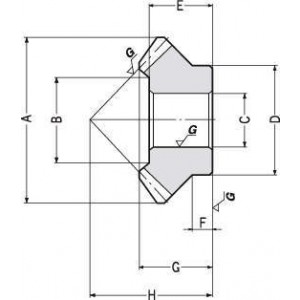

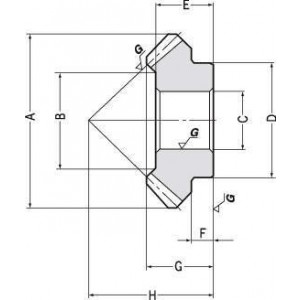

형식	모듈 m	잇수	비틀림방향	피치원직경	치폭	형상	이끝원직경 A	누름면직경 B	내경 CH7
형식	모듈 m	잇수	비틀림방향	피치원직경	치폭	형상	이끝원직경 A	누름면직경 B	내경 CH7
KSP0481.5GUP	2	16	L	32	9	1.5A	34	17.6	10
KSP0481.5GUG	2	24	R	48	9	1.5C	48	30.4	12
KSP0611.5GUP	2.25	18	L	40.5	12	1.5A	42	22.4	12
KSP0611.5GUG	2.25	27	R	60.75	12	1.5C	61	36.2	14
KSP0741.5GUP	2.75	18	L	49.5	15	1.5A	52	28.8	14
KSP0741.5GUG	2.75	27	R	74.25	15	1.5C	74	44.5	20
KSP0901.5GUP	3	20	L	60	18	1.5B	63	34.1	16
KSP0901.5GUG	3	30	R	90	18	1.5C	90	54.7	20
KSP1051.5GUP	3.5	20	L	70	21	1.5B	74	37.8	20
KSP1051.5GUG	3.5	30	R	105	21	1.5D	105	53	22
KSP1241.5GUP	3.75	22	L	82.5	24	1.5B	87	46.6	20
KSP1241.5GUG	3.75	33	R	123.75	24	1.5D	124	64	26
KSP1411.5GUP	4.25	22	L	93.5	28	1.5B	99	52.9	22
KSP1411.5GUG	4.25	33	R	140.25	28	1.5D	141	68	30
KSP1631.5GUP	4.5	24	L	108	32	1.5B	113	64.6	26
KSP1631.5GUG	4.5	36	R	162	32	1.5D	163	76	32
KSP1811.5GUP	5	24	L	120	35	1.5B	126	71.8	30
KSP1811.5GUG	5	36	R	180	35	1.5D	181	86	38
KSP039002GUP	1.5	13	L	19.5	7	2A	22	10.2	8
KSP039002GUG	1.5	26	R	39	7	2C	39	24.1	10
KSP056002GUP	2	14	L	28	10	2B	30	15.3	8
KSP056002GUG	2	28	R	56	10	2C	56	35.6	12
KSP075002GUP	2.5	15	L	37.5	14	2B	40	16.9	12
KSP075002GUG	2.5	30	R	75	14	2D	75	36	16
KSP096002GUP	3	16	L	48	18	2B	53	23.5	12
KSP096002GUG	3	32	R	96	18	2D	96	46	20
KSP119002GUP	3.5	17	L	59.5	22	2B	65	31.1	16
KSP119002GUG	3.5	34	R	119	22	2D	119	54	26
KSP145002GUP	4	18	L	72	27	2B	78	31.2	20
KSP145002GUG	4	36	R	144	27	2D	145	60	30
KSP172002GUP	4.5	19	L	85.5	32	2B	93	44.4	26
KSP172002GUG	4.5	38	R	171	32	2D	172	70	36

형식	보스경 D	내경길이 E	보스길이 F	전장 G	조립거리 H	가공가능 MAX내경	허용토크 (kgf·m) 굽힘강도	백래시 (mm)
형식	보스경 D	내경길이 E	보스길이 F	전장 G	조립거리 H	가공가능 MAX내경	허용토크 (kgf·m) 굽힘강도	백래시 (mm)
KSP0481.5GUP	24	13	4.3	14.5	31	-	2.02	0~0.05
KSP0481.5GUG	30	17	7	19	30	20	2.02	0~0.05
KSP0611.5GUP	30	17	5.1	19	39	16	4.12	0.05~0.10
KSP0611.5GUG	40	20	10	23.5	37	27	4.12	0.05~0.10
KSP0741.5GUP	40	20	5.7	22	46	20	7.15	0.05~0.10
KSP0741.5GUG	50	25	12	29	45	35	7.15	0.05~0.10
KSP0901.5GUP	44	24	8	26.5	56	25	11.9	0.05~0.10
KSP0901.5GUG	56	29	13	33	53	42	11.9	0.05~0.10
KSP1051.5GUP	50	25	7	28.5	63	28	17.8	0.05~0.10
KSP1051.5GUG	63	32	13	34	57	42	17.8	0.05~0.10
KSP1241.5GUP	56	29	7	33	74	36	26	0.05~0.10
KSP1241.5GUG	69	35	14	36.5	64	28	26	0.05~0.10
KSP1411.5GUP	63	32	7	36	82	42	39.2	0.05~0.10
KSP1411.5GUG	73	41	17	43.5	74	50	39.2	0.05~0.10
KSP1631.5GUP	69	35	7	38.5	92	48	56.5	0.05~0.10
KSP1631.5GUG	82	47	19	49.5	85	55	56.5	0.05~0.10
KSP1811.5GUP	73	41	10	45.5	105	55	72.4	0.05~0.10
KSP1811.5GUG	90	48	19	50.5	90	60	72.4	0.05~0.10
KSP039002GUP	16	14	7.6	14.5	28	-	0.89	0~0.05
KSP039002GUG	24	13	7	15	22	20	0.89	0~0.05
KSP056002GUP	20	12	2	13	32	10	2.65	0~0.05
KSP056002GUG	30	18	8	20.5	30	20	2.65	0~0.05
KSP075002GUP	30	17	4.6	19.5	44	14	6.43	0.05~0.10
KSP075002GUG	44	24	11	25.5	38	25	6.43	0.05~0.10
KSP096002GUP	36	19	2	21.5	53	19	12.5	0.05~0.10
KSP096002GUG	56	29	12	31	47	32	12.5	0.05~0.10
KSP119002GUP	44	25	3.6	27.5	67	25	22.2	0.05~0.10
KSP119002GUG	63	34	15	35.5	55	40	22.2	0.05~0.10
KSP145002GUP	54	28	3.5	33	80	30	36.3	0.05~0.10
KSP145002GUG	73	39	16	40.5	64	42	36.3	0.05~0.10
KSP172002GUP	69	34	4.4	38	94	38	59.9	0.05~0.10
KSP172002GUG	79	46	20	47	75	50	59.9	0.05~0.10

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
KSP0481.5GUP	P	851,400	-	-	-	-	견적의뢰 / 주문
KSP0481.5GUG	P	710,600	-	-	-	-	견적의뢰 / 주문
KSP0611.5GUP	P	695,200	-	-	-	-	견적의뢰 / 주문
KSP0611.5GUG	P	924,000	-	-	-	-	견적의뢰 / 주문
KSP0741.5GUP	P	719,400	-	-	-	-	견적의뢰 / 주문
KSP0741.5GUG	P	981,200	-	-	-	-	견적의뢰 / 주문
KSP0901.5GUP	P	908,600	-	-	-	-	견적의뢰 / 주문
KSP0901.5GUG	P	939,400	-	-	-	-	견적의뢰 / 주문
KSP1051.5GUP	P	968,000	-	-	-	-	견적의뢰 / 주문
KSP1051.5GUG	P	1,084,600	-	-	-	-	견적의뢰 / 주문
KSP1241.5GUP	P	968,000	-	-	-	-	견적의뢰 / 주문
KSP1241.5GUG	P	1,342,000	-	-	-	-	견적의뢰 / 주문
KSP1411.5GUP	P	970,200	-	-	-	-	견적의뢰 / 주문
KSP1411.5GUG	P	1,573,000	-	-	-	-	견적의뢰 / 주문
KSP1631.5GUP	P	1,144,000	-	-	-	-	견적의뢰 / 주문
KSP1631.5GUG	P	1,694,000	-	-	-	-	견적의뢰 / 주문
KSP1811.5GUP	P	1,287,000	-	-	-	-	견적의뢰 / 주문
KSP1811.5GUG	P	1,870,000	-	-	-	-	견적의뢰 / 주문
KSP039002GUP	P	809,600	-	-	-	-	견적의뢰 / 주문
KSP039002GUG	P	682,000	-	-	-	-	견적의뢰 / 주문
KSP056002GUP	P	822,800	-	-	-	-	견적의뢰 / 주문
KSP056002GUG	P	710,600	-	-	-	-	견적의뢰 / 주문
KSP075002GUP	P	851,400	-	-	-	-	견적의뢰 / 주문
KSP075002GUG	P	783,200	-	-	-	-	견적의뢰 / 주문
KSP096002GUP	P	921,800	-	-	-	-	견적의뢰 / 주문
KSP096002GUG	P	897,600	-	-	-	-	견적의뢰 / 주문
KSP119002GUP	P	1,036,200	-	-	-	-	견적의뢰 / 주문
KSP119002GUG	P	1,071,400	-	-	-	-	견적의뢰 / 주문
KSP145002GUP	P	1,122,000	-	-	-	-	견적의뢰 / 주문
KSP145002GUG	P	1,276,000	-	-	-	-	견적의뢰 / 주문
KSP172002GUP	P	1,210,000	-	-	-	-	견적의뢰 / 주문
KSP172002GUG	P	1,507,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
