열처리 연마 랙기어
KRGFD-H 열처리 연마 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
제품설명
| ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다. ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구. ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다. |
|
|
| 8건 중 1~8건 표시 | |

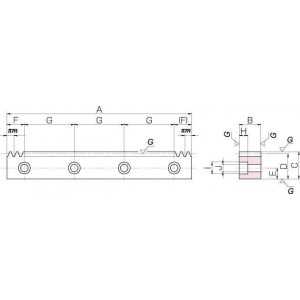

| 형식 | 모듈 m | 잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선높이 D |
| 형식 | 모듈 m | 잇수 | 형상 | 전장 A | 치폭 B | 높이 C | 피치선높이 D |
| KRGFD1.5-500HJ | 1.5 | 106 | RD | 499.51 | 15 | 20 | 18.5 |
| KRGFD1.5-1000HJ | 1.5 | 212 | RD | 999.03 | 15 | 20 | 18.5 |
| KRGFD2-500HJ | 2 | 80 | RD | 502.65 | 20 | 25 | 23 |
| KRGFD2-1000HJ | 2 | 160 | RD | 1005.31 | 20 | 25 | 23 |
| KRGFD2.5-500HJ | 2.5 | 64 | RD | 502.65 | 25 | 30 | 27.5 |
| KRGFD2.5-1000HJ | 2.5 | 128 | RD | 1005.31 | 25 | 30 | 27.5 |
| KRGFD3-500HJ | 3 | 53 | RD | 499.51 | 30 | 35 | 32 |
| KRGFD3-1000HJ | 3 | 106 | RD | 999.03 | 30 | 35 | 32 |
| 형식 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍위치치수 | 취부구멍형상치수 | 취부구멍형상치수 | 취부구멍형상치수 |
| 형식 | E | F | G | 구멍수 | 탭규격 | H | I | J |
| KRGFD1.5-500HJ | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 |
| KRGFD1.5-1000HJ | 8 | 49.51 | 180 | 6 | M5 | 6 | 10 | 6 |
| KRGFD2-500HJ | 10 | 26.33 | 150 | 4 | M6 | 7 | 11 | 7 |
| KRGFD2-1000HJ | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 |
| KRGFD2.5-500HJ | 12 | 26.33 | 150 | 4 | M8 | 8.6 | 14 | 9 |
| KRGFD2.5-1000HJ | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 |
| KRGFD3-500HJ | 14 | 24.76 | 150 | 4 | M10 | 10.8 | 17.5 | 11 |
| KRGFD3-1000HJ | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 |
| 형식 | 허용전달력(N) | 허용전달력(N) | 허용전달력(kgf) | 허용전달력(kgf) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 |
| KRGFD1.5-500HJ | 3450 | 2110 | 352 | 215 |
| KRGFD1.5-1000HJ | 3450 | 2110 | 352 | 215 |
| KRGFD2-500HJ | 6130 | 3750 | 625 | 382 |
| KRGFD2-1000HJ | 6130 | 3750 | 625 | 382 |
| KRGFD2.5-500HJ | 9580 | 5870 | 977 | 598 |
| KRGFD2.5-1000HJ | 9580 | 5870 | 977 | 598 |
| KRGFD3-500HJ | 13800 | 8470 | 1410 | 863 |
| KRGFD3-1000HJ | 13800 | 8470 | 1410 | 863 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| KRGFD1.5-500HJ | P | 965,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| KRGFD1.5-1000HJ | P | 1,914,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| KRGFD2-500HJ | P | 1,069,200 | - | - | - | 2 | 견적의뢰 / 주문 |
| KRGFD2-1000HJ | P | 2,046,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| KRGFD2.5-500HJ | P | 1,144,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| KRGFD2.5-1000HJ | P | 2,189,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| KRGFD3-500HJ | P | 1,199,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| KRGFD3-1000HJ | P | 2,299,000 | - | - | - | 7 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
