MHP 하이포이드 기어
코하라치차공업(주) ( KHK )
제품설명
| ●고비율 하이포이드 기어는 한 쌍의 기어에서 200 : 1이라는 놀라운 수준의 감속비를 얻을 수 있습니다. ●지금까지 여러 단으로 감속하고 있던 것을 본 제품을 이용함으로써 본체가 컴팩트화 되며 총비용도 크게 줄일 수 있습니다. ●웜에 비해 미끄러짐이 작고 고효율이기 때문에 모터의 저용량화가 가능해집니다. ●침탄열처리를 실시하여 웜기어보다 소형화가 가능합니다. ●기어케이스의 크기는 거의 큰 기어의 외경 정도로 할 수 있습니다. ●높은 감속비 기어로서 고효율，고강성，컴팩트화를 실현한 제품입니다. |
|
|
| 16건 중 1~16건 표시 | |
| 형식 | 감속비 | 모듈 | 모듈 | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 축경 Ah7 | 보스경 B |
| 형식 | 감속비 | 호칭 | 실제 | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 축경 Ah7 | 보스경 B |
| MHP1-0453R | 15 | 1 | 1.067 | 45 | R | B9 | 12 | - | 30 |
| MHP1-3045L | 15 | 1 | 1.067 | 3 | L | B8 | - | 22.1 | - |
| MHP1.5-0453R | 15 | 1.5 | 1.733 | 45 | R | B9 | 14 | - | 40 |
| MHP1.5-3045L | 15 | 1.5 | 1.733 | 3 | L | B8 | - | 31.1 | - |
| MHP1.5-0603R | 20 | 1.5 | 1.633 | 60 | R | B9 | 20 | - | 50 |
| MHP1.5-3060L | 20 | 1.5 | 1.633 | 3 | L | B8 | - | 36.1 | - |
| MHP1-0602R | 30 | 1 | 1.05 | 60 | R | B9 | 12 | - | 34 |
| MHP1-2060L | 30 | 1 | 1.05 | 2 | L | B8 | - | 22.1 | - |
| MHP1-0451R | 45 | 1 | 1.067 | 45 | R | B9 | 12 | - | 30 |
| MHP1-1045L | 45 | 1 | 1.067 | 1 | L | B8 | - | 20.1 | - |
| MHP1.5-0451R | 45 | 1.5 | 1.733 | 45 | R | B9 | 14 | - | 40 |
| MHP1.5-1045L | 45 | 1.5 | 1.733 | 1 | L | B8 | - | 26.1 | - |
| MHP1-0601R | 60 | 1 | 1.05 | 60 | R | B9 | 12 | - | 34 |
| MHP1-1060L | 60 | 1 | 1.05 | 1 | L | B8 | - | 22.1 | - |
| MHP1.5-0601R | 60 | 1.5 | 1.633 | 60 | R | B9 | 20 | - | 50 |
| MHP1.5-1060L | 60 | 1.5 | 1.633 | 1 | L | B8 | - | 31.1 | - |

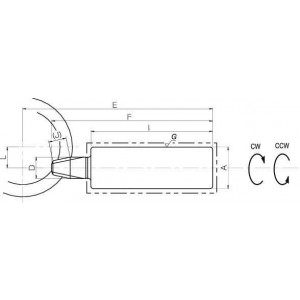

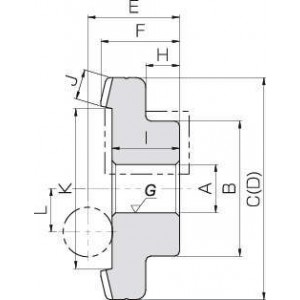

| 형식 | 피치원직경 C | 외경 D | 조립거리 E | 전장 F | 보스길이 H | 내경·축길이 I | 치폭 (J) | 누름면직경 K | 오프셋양 L |
| 형식 | 피치원직경 C | 외경 D | 조립거리 E | 전장 F | 보스길이 H | 내경·축길이 I | 치폭 (J) | 누름면직경 K | 오프셋양 L |
| MHP1-0453R | 48 | 48 | 19 | 16.3 | 7 | 14 | 6 | 35.1 | 10 |
| MHP1-3045L | 10.3 | 10.3 | 127 | 113 | - | 94 | 6 | - | 10 |
| MHP1.5-0453R | 78 | 78 | 28 | 23.7 | 10 | 20 | 10 | 56.5 | 18 |
| MHP1.5-3045L | 17.6 | 17.6 | 170 | 148 | - | 116 | 10 | - | 18 |
| MHP1.5-0603R | 98 | 98 | 33 | 28.7 | 13 | 25 | 10 | 76.8 | 22 |
| MHP1.5-3060L | 15.7 | 15.7 | 199 | 168 | - | 135 | 10 | - | 22 |
| MHP1-0602R | 63 | 63 | 21 | 17.8 | 8 | 16 | 8 | 46.4 | 18 |
| MHP1-2060L | 12.8 | 12.8 | 134 | 120 | - | 94 | 8 | - | 18 |
| MHP1-0451R | 48 | 48 | 19 | 16.5 | 7 | 14 | 6 | 34.9 | 14 |
| MHP1-1045L | 10.1 | 10.1 | 115 | 104 | - | 85 | 6 | - | 14 |
| MHP1.5-0451R | 78 | 78 | 28 | 23.9 | 10 | 20 | 10 | 56 | 25 |
| MHP1.5-1045L | 18.3 | 18.3 | 152 | 138 | - | 102 | 10 | - | 25 |
| MHP1-0601R | 63 | 63 | 21 | 17.9 | 8 | 16 | 8 | 46.3 | 20 |
| MHP1-1060L | 12.9 | 12.9 | 134 | 122 | - | 94 | 8 | - | 20 |
| MHP1.5-0601R | 98 | 98 | 33 | 28.2 | 13 | 25 | 10 | 76.8 | 30 |
| MHP1.5-1060L | 17.7 | 17.7 | 175 | 151 | - | 116 | 10 | - | 30 |
| 형식 | 래디얼하중계수 | 래디얼하중계수 | 스러스트하중계수 | 스러스트하중계수 | 허용토르크 | 허용토르크 | 백래시 (mm) |
| 형식 | CW | CCW | CW | CCW | (N·m) | (kgf·m) | 백래시 (mm) |
| MHP1-0453R | 48.48 | -37.67 | 13 | 31.74 | 10.3 | 1.05 | 0.05～0.15 |
| MHP1-3045L | 147.3 | 523.74 | 969.92 | -831.16 | 10.3 | 1.05 | 0.05～0.15 |
| MHP1.5-0453R | 26.78 | -18.67 | 8.98 | 21.19 | 41.2 | 4.2 | 0.10～0.20 |
| MHP1.5-3045L | 100.09 | 338.45 | 566.72 | -466.63 | 41.2 | 4.2 | 0.10～0.20 |
| MHP1.5-0603R | 20.44 | -16.54 | 7.15 | 13.95 | 82.4 | 8.4 | 0.10～0.20 |
| MHP1.5-3060L | 119.32 | 194.45 | 577.56 | -511.77 | 82.4 | 8.4 | 0.10～0.20 |
| MHP1-0602R | 33.59 | -24.15 | 8.21 | 24.77 | 24.1 | 2.46 | 0.05～0.15 |
| MHP1-2060L | 186.59 | 784.31 | 1461.23 | -1248.6 | 24.1 | 2.46 | 0.05～0.15 |
| MHP1-0451R | 48.04 | -35.58 | 11.13 | 34.11 | 11.3 | 1.15 | 0.05～0.15 |
| MHP1-1045L | 400.81 | 1579.79 | 3014.6 | -2605.26 | 11.3 | 1.15 | 0.05～0.15 |
| MHP1.5-0451R | 26.36 | -16.04 | 6.88 | 22.02 | 46.6 | 4.75 | 0.10～0.20 |
| MHP1.5-1045L | 233.59 | 1034.08 | 1755.84 | -1439.58 | 46.6 | 4.75 | 0.10～0.20 |
| MHP1-0601R | 33.34 | -23.12 | 7.41 | 25.14 | 25.3 | 2.58 | 0.05～0.15 |
| MHP1-1060L | 357.61 | 1564.81 | 2936.72 | -2514.09 | 25.3 | 2.58 | 0.05～0.15 |
| MHP1.5-0601R | 22.63 | -17.19 | 5.82 | 15.81 | 94 | 9.58 | 0.10～0.20 |
| MHP1.5-1060L | 303.06 | 974.4 | 1912.11 | -1675.65 | 94 | 9.58 | 0.10～0.20 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| MHP1-0453R | P | 97,900 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1-3045L | P | 95,700 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1.5-0453R | P | 181,500 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| MHP1.5-3045L | P | 177,100 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| MHP1.5-0603R | P | 257,400 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| MHP1.5-3060L | P | 231,000 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| MHP1-0602R | P | 144,100 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1-2060L | P | 140,800 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1-0451R | P | 87,120 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1-1045L | P | 88,220 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1.5-0451R | P | 133,100 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| MHP1.5-1045L | P | 122,100 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1-0601R | P | 112,200 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1-1060L | P | 108,900 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| MHP1.5-0601R | P | 169,400 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| MHP1.5-1060L | P | 146,300 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
