마이터기어

SM 마이터기어

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 3급
치형	글리슨
압력각	20°
재료	S45C
열처리	-
치면경도	194HB이하

캐드자료

카탈로그

제품설명

●스트레이트 마이터의 보급품으로 많은 고객이 이용하고 있습니다.

관련이미지

상세사양


35건 중 1~35건 표시

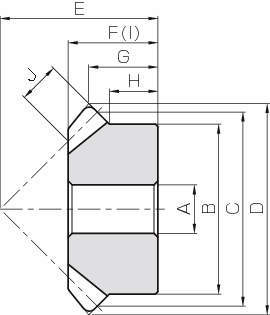

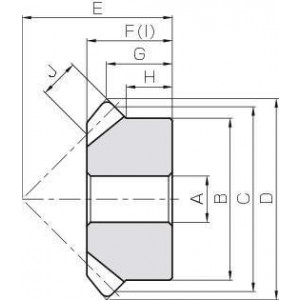

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
SM2-16	2	16	B2	10	27	32	34.83	30
SM2.5-16	2.5	16	B2	12	34	40	43.53	35
SM3-16	3	16	B2	14	42	48	52.24	40
SM4-16	4	16	B2	16	55	64	69.66	50
SM5-16	5	16	B2	20	70	80	87.07	65
SM1-20	1	20	B3	6	16	20	21.41	20
SM1.25-20	1.25	20	B3	8	22	25	26.77	23
SM1.5-20	1.5	20	B3	8	26	30	32.12	30
SM2-20	2	20	B3	12	34	40	42.83	37
SM2.5-20	2.5	20	B3	14	42	50	53.54	48
SM3-20	3	20	B3	16	50	60	64.24	58
SM3.5-20	3.5	20	B3	20	60	70	74.95	65
SM4-20	4	20	B3	20	64	80	85.65	75
SM5-20	5	20	B3	25	80	100	107.07	90
SM6-20	6	20	B3	28	100	120	128.48	104
SM8-20	8	20	B3	30	130	160	171.31	125
SM1-25	1	25	B3	6	20	25	26.41	23
SM1.25-25	1.25	25	B3	8	25	31.25	33.02	28
SM1.5-25	1.5	25	B3	10	30	37.5	39.62	34
SM2-25	2	25	B3	12	40	50	52.83	40
SM2.5-25	2.5	25	B3	16	50	62.5	66.04	50
SM3-25	3	25	B3	20	60	75	79.24	60
SM3.5-25	3.5	25	B3	25	70	87.5	92.45	70
SM4-25	4	25	B3	28	80	100	105.66	80
SM5-25	5	25	B3	28	100	125	132.07	100
SM6-25	6	25	B3	28	120	150	158.48	120
SM1-30	1	30	B3	8	24	30	31.41	28
SM1.25-30	1.25	30	B3	10	30	37.5	39.27	36
SM1.5-30	1.5	30	B3	10	36	45	47.12	43
SM2-30	2	30	B3	12	45	60	62.83	50
SM2.5-30	2.5	30	B3	16	60	75	78.54	62
SM3-30	3	30	B3	20	70	90	94.24	75
SM3.5-30	3.5	30	B3	25	90	105	109.95	85
SM4-30	4	30	B3	28	100	120	125.66	95
SM5-30	5	30	B3	28	130	150	157.07	120

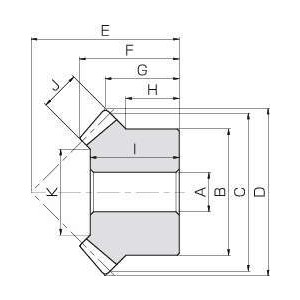

형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
SM2-16	19	15.41	11.5	19	7	-
SM2.5-16	21	16.77	12	21	9	-
SM3-16	23	18.12	13	23	11	-
SM4-16	28	20.83	13.5	28	14	-
SM5-16	37	28.54	20	37	17	-
SM1-20	13.94	10.71	8	12	5	9.86
SM1.25-20	15.27	11.38	9	13	6	13.03
SM1.5-20	21.24	16.06	13	19	8	15.37
SM2-20	24.89	18.41	14	22	10	21.72
SM2.5-20	32.54	24.77	19	29	12	28.06
SM3-20	39.84	30.12	23	35	15	31.57
SM3.5-20	44.13	32.47	25	40	18	39.09
SM4-20	50.78	37.83	27	45	20	43.43
SM5-20	60.38	43.54	30	54	26	54.46
SM6-20	67.67	48.24	34	60	30	67.15
SM8-20	73.33	50.66	30	62	35	95
SM1-25	15.16	11.21	8	14	6	15.03
SM1.25-25	17.88	13.26	9.25	16	7	18.7
SM1.5-25	22.25	16.31	11.5	19	9	19.54
SM2-25	24.33	16.41	10	20	12	26.06
SM2.5-25	30.41	20.52	12.5	26	15	34.57
SM3-25	37.81	24.62	15	32	20	37.43
SM3.5-25	43.23	28.72	17.5	37	22	46.77
SM4-25	49.32	32.83	20	43	25	55.29
SM5-25	60.82	41.04	25	50	30	65.15
SM6-25	72.32	49.24	30	61	35	83
SM1-30	17.71	13.71	10	16	6	19.03
SM1.25-30	23.47	18.13	13.5	21	8	22.37
SM1.5-30	28.24	21.56	16	25	10	25.71
SM2-30	29.42	21.41	12.5	25	12	36.06
SM2.5-30	36.28	26.27	17	32	15	47.57
SM3-30	45.47	32.12	20	40	20	53.43
SM3.5-30	49.66	34.97	25	45	22	67.77
SM4-30	54.52	37.83	25	50	25	79.29
SM5-30	68.56	48.54	35	62	30	99.15

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시(mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시(mm)
SM2-16	3.84	0.33	0.39	0.034	0.06~0.16
SM2.5-16	7.63	0.68	0.78	0.069	0.07~0.17
SM3-16	13.3	1.21	1.36	0.12	0.08~0.18
SM4-16	30.7	2.87	3.13	0.29	0.12~0.27
SM5-16	58.9	5.62	6	0.57	0.14~0.34
SM1-20	0.89	0.084	0.091	0.0086	0.03~0.13
SM1.25-20	1.7	0.16	0.17	0.017	0.04~0.14
SM1.5-20	3.12	0.3	0.32	0.031	0.05~0.15
SM2-20	7.13	0.72	0.73	0.073	0.06~0.16
SM2.5-20	13.6	1.41	1.39	0.14	0.07~0.17
SM3-20	24.1	2.54	2.45	0.26	0.08~0.18
SM3.5-20	38.8	4.15	3.96	0.42	0.10~0.25
SM4-20	57	6.19	5.82	0.63	0.12~0.27
SM5-20	114	12.6	11.6	1.29	0.14~0.34
SM6-20	191	21.8	19.4	2.22	0.16~0.36
SM8-20	413	49.6	42.1	5.06	0.20~0.45
SM1-25	1.47	0.16	0.15	0.017	0.03~0.13
SM1.25-25	2.75	0.31	0.28	0.032	0.04~0.14
SM1.5-25	4.96	0.57	0.51	0.059	0.05~0.15
SM2-25	11.8	1.41	1.2	0.14	0.06~0.16
SM2.5-25	23	2.81	2.34	0.29	0.07~0.17
SM3-25	42.1	5.24	4.29	0.53	0.08~0.18
SM3.5-25	64.7	8.19	6.6	0.83	0.10~0.25
SM4-25	96.3	12.4	9.82	1.26	0.12~0.27
SM5-25	184	24.2	18.7	2.47	0.14~0.34
SM6-25	309	42.1	31.5	4.29	0.16~0.36
SM1-30	1.99	0.26	0.2	0.026	0.03~0.13
SM1.25-30	4.05	0.54	0.41	0.055	0.04~0.14
SM1.5-30	7.19	0.97	0.73	0.099	0.05~0.15
SM2-30	15.9	2.22	1.62	0.23	0.06~0.16
SM2.5-30	31.1	4.43	3.17	0.45	0.07~0.17
SM3-30	57.5	8.33	5.87	0.85	0.08~0.18
SM3.5-30	88	13	8.97	1.32	0.10~0.25
SM4-30	131	19.6	13.3	2	0.12~0.27
SM5-30	249	38.3	25.4	3.91	0.14~0.34

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SM2-16	P	22,000	-	-	-	-	견적의뢰 / 주문
SM2.5-16	P	27,280	-	-	-	-	견적의뢰 / 주문
SM3-16	P	32,780	-	-	-	-	견적의뢰 / 주문
SM4-16	P	50,380	-	-	-	-	견적의뢰 / 주문
SM5-16	P	72,600	-	-	-	1	견적의뢰 / 주문
SM1-20	P	17,380	-	-	-	-	견적의뢰 / 주문
SM1.25-20	P	20,900	-	-	-	-	견적의뢰 / 주문
SM1.5-20	P	22,660	-	-	-	-	견적의뢰 / 주문
SM2-20	P	28,160	-	-	-	-	견적의뢰 / 주문
SM2.5-20	P	36,300	-	-	-	-	견적의뢰 / 주문
SM3-20	P	47,520	-	-	-	1	견적의뢰 / 주문
SM3.5-20	P	63,580	-	-	-	1	견적의뢰 / 주문
SM4-20	P	82,060	-	-	-	1	견적의뢰 / 주문
SM5-20	P	124,300	-	-	-	2	견적의뢰 / 주문
SM6-20	P	193,600	-	-	-	4	견적의뢰 / 주문
SM8-20	P	371,800	-	-	-	7	견적의뢰 / 주문
SM1-25	P	22,000	-	-	-	-	견적의뢰 / 주문
SM1.25-25	P	25,520	-	-	-	-	견적의뢰 / 주문
SM1.5-25	P	31,240	-	-	-	-	견적의뢰 / 주문
SM2-25	P	36,960	-	-	-	-	견적의뢰 / 주문
SM2.5-25	P	47,520	-	-	-	-	견적의뢰 / 주문
SM3-25	P	61,600	-	-	-	1	견적의뢰 / 주문
SM3.5-25	P	81,840	-	-	-	1	견적의뢰 / 주문
SM4-25	P	112,200	-	-	-	2	견적의뢰 / 주문
SM5-25	P	198,000	-	-	-	3	견적의뢰 / 주문
SM6-25	P	291,500	-	-	-	6	견적의뢰 / 주문
SM1-30	P	25,740	-	-	-	-	견적의뢰 / 주문
SM1.25-30	P	33,000	-	-	-	-	견적의뢰 / 주문
SM1.5-30	P	36,520	-	-	-	-	견적의뢰 / 주문
SM2-30	P	47,520	-	-	-	-	견적의뢰 / 주문
SM2.5-30	P	66,220	-	-	-	1	견적의뢰 / 주문
SM3-30	P	91,080	-	-	-	1	견적의뢰 / 주문
SM3.5-30	P	138,600	-	-	-	2	견적의뢰 / 주문
SM4-30	P	161,700	-	-	-	3	견적의뢰 / 주문
SM5-30	P	293,700	-	-	-	6	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
