CP 조질 랙기어
KRCPF CP조질 랙기어(양단가공)
코하라치차공업(주) ( KHK )
공통사양
정도등급KHK R 001 4급
치형보통이
압력각20°
재료SCM440
열처리조질만
치면경도250~285HB
※각재 표면에 탈탄층(0.5mm 정도)이 있으며 경도가 187HB 이하로 되어 있습니다.
캐드자료
  • 카탈로그
  • 제품설명
    ●재료 SCM440에 조질을 실시,기어 강도를 높였습니다.



    관련이미지

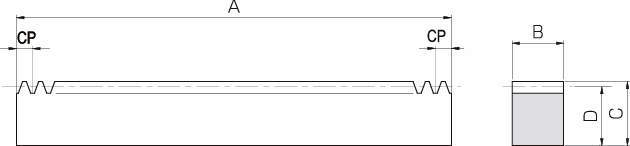

    상세사양
    4건 중 1~4건 표시
    형식피치
    (mm)
    모듈유효잇수형상전장
    A
    치폭
    B
    높이
    C
    피치선높이
    D
    형식피치
    (mm)
    모듈유효잇수형상전장
    A
    치폭
    B
    높이
    C
    피치선높이
    D
    KRCPF5-500CP51.5915200RF500152018.41
    KRCPF5-1000CP51.5915200RF1000152018.41
    KRCPF10-500CP103.1831100RF500303531.82
    KRCPF10-1000CP103.1831100RF1000303531.82
    형식허용전달력(N)허용전달력(N)허용전달력(kgf)허용전달력(kgf)
    형식굽힘강도치면강도굽힘강도치면강도
    KRCPF5-50036601040373106
    KRCPF5-100036601040373106
    KRCPF10-5001460044801500457
    KRCPF10-10001460044801500457
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량
    (kg)
    견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량
    (kg)
    견적의뢰 및 주문
    KRCPF5-500P178,200---1견적의뢰 / 주문
    KRCPF5-1000P336,600---2견적의뢰 / 주문
    KRCPF10-500P382,800---4견적의뢰 / 주문
    KRCPF10-1000P721,600---7견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
