SSCPGS CP 축붙이 연마기어
코하라치차공업(주) ( KHK )
제품설명
| ●축붙이 치면연마평기어로 축 부분을 추가공하여 베어링에 직접 설치할 수 있습니다. |
|
|
| 6건 중 1~6건 표시 | |

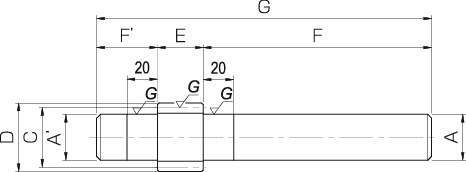

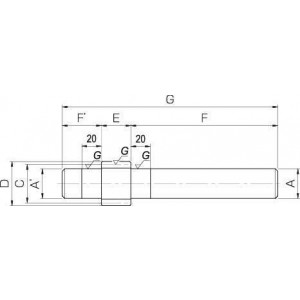

| 형식 | 피치 (mm) | 모듈 | 잇수 | 전위계수 | 형상 | 축경 (좌) A＇ | 축길이 (좌) F' |
| 형식 | 피치 (mm) | 모듈 | 잇수 | 전위계수 | 형상 | 축경 (좌) A＇ | 축길이 (좌) F' |
| SSCPGS5-15 | CP5 | 1.5915 | 15 | - | S7 | 19.2 | 25 |
| SSCPGS5-20 | CP5 | 1.5915 | 20 | - | S7 | 27.2 | 25 |
| SSCPGS5-25 | CP5 | 1.5915 | 25 | - | S7 | 30.2 | 25 |
| SSCPGS10-10 | CP10 | 3.1831 | 10 | 0.5 | S7 | 25.2 | 40 |
| SSCPGS10-15 | CP10 | 3.1831 | 15 | - | S7 | 35.2 | 40 |
| SSCPGS10-20 | CP10 | 3.1831 | 20 | - | S7 | 40.2 | 40 |
| 형식 | 피치원 직경 C | 이끝원 직경 D | 치폭 E | 축길이 (우) A | 축길이 (우) F | 전장 G | 소기어1회전 이동거리 (mm) |
| 형식 | 피치원 직경 C | 이끝원 직경 D | 치폭 E | 축길이 (우) A | 축길이 (우) F | 전장 G | 소기어1회전 이동거리 (mm) |
| SSCPGS5-15 | 23.87 | 27.06 | 15 | 19.2 | 100 | 140 | 75 |
| SSCPGS5-20 | 31.83 | 35.01 | 15 | 27.2 | 100 | 140 | 100 |
| SSCPGS5-25 | 39.79 | 42.97 | 15 | 30.2 | 100 | 140 | 125 |
| SSCPGS10-10 | 31.83 | 41.05 | 30 | 25.2 | 150 | 220 | 100 |
| SSCPGS10-15 | 47.75 | 54.11 | 30 | 35.2 | 150 | 220 | 150 |
| SSCPGS10-20 | 63.66 | 70.03 | 30 | 40.2 | 150 | 220 | 200 |
| 형식 | 허용토르크(N·m) | 허용토르크(N·m) | 허용토르크(kgf·m) | 허용토르크(kgf·m) | 백래시(mm) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시(mm) |
| SSCPGS5-15 | 21.2 | 8.49 | 2.16 | 0.87 | 0.04~0.18 |
| SSCPGS5-20 | 32 | 16.6 | 3.26 | 1.7 | 0.04~0.18 |
| SSCPGS5-25 | 43.2 | 27.8 | 4.4 | 2.83 | 0.04~0.18 |
| SSCPGS10-10 | 121 | 25.9 | 12.4 | 2.64 | 0.05~0.20 |
| SSCPGS10-15 | 169 | 67.9 | 17.3 | 6.93 | 0.05~0.20 |
| SSCPGS10-20 | 256 | 133 | 26.1 | 13.6 | 0.06~0.21 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SSCPGS5-15 | P | 126,500 | - | 재고품 | - | - | 견적의뢰 / 주문 |
| SSCPGS5-20 | P | 172,700 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| SSCPGS5-25 | P | 213,400 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| SSCPGS10-10 | P | 185,900 | - | 재고품 | - | 1 | 견적의뢰 / 주문 |
| SSCPGS10-15 | P | 267,300 | - | 재고품 | - | 2 | 견적의뢰 / 주문 |
| SSCPGS10-20 | P | 375,100 | - | 재고품 | - | 3 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
