상품 상세보기 : 랙기어 - SRF 랙기어(양단가공)

랙기어

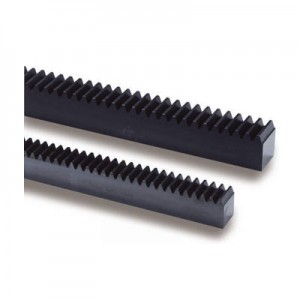

SRF 랙기어(양단가공)

코하라치차공업(주) ( KHK )

공통사양

정도등급	KHK R 001 4급
치형	보통이
압력각	20°
재료	S45C
열처리	-
치면경도	95HRB이하

캐드자료

카탈로그

제품설명

●모듈，길이 등을 풍부하게 갖추었으며 저가격에 응용성이 있습니다.

상세사양


40건 중 1~40건 표시

형식	모듈 m	잇수	형상	전장 A	치폭 B	높이 C	피치선높이 D
형식	모듈 m	잇수	형상	전장 A	치폭 B	높이 C	피치선높이 D
SRF0.5-300	0.5	191	RF	300.02	5	12	11.5
SRF0.8-300	0.8	119	RF	299.08	8	12.3	11.5
SRF1-300	1	96	RF	301.59	10	12	11
SRF1-500	1	159	RF	499.51	10	12	11
SRF1-1000	1	318	RF	999.03	10	12	11
SRF1.5-300	1.5	64	RF	301.59	15	20	18.5
SRF1.5-500	1.5	106	RF	499.51	15	20	18.5
SRF1.5-1000	1.5	212	RF	999.03	15	20	18.5
SRF1.5-1500	1.5	320	RF	1507.96	15	20	18.5
SRF1.5-2000	1.5	435	RF	2049.88	15	20	18.5
SRF2-300	2	48	RF	301.59	20	25	23
SRF2-500	2	80	RF	502.65	20	25	23
SRF2-1000	2	160	RF	1005.31	20	25	23
SRF2-1500	2	240	RF	1507.96	20	25	23
SRF2-2000	2	326	RF	2048.31	20	25	23
SRF2.5-300	2.5	38	RF	298.45	25	30	27.5
SRF2.5-500	2.5	64	RF	502.65	25	30	27.5
SRF2.5-1000	2.5	128	RF	1005.31	25	30	27.5
SRF2.5-1500	2.5	192	RF	1507.96	25	30	27.5
SRF2.5-2000	2.5	261	RF	2049.88	25	30	27.5
SRF3-300	3	32	RF	301.59	30	35	32
SRF3-500	3	53	RF	499.51	30	35	32
SRF3-1000	3	106	RF	999.03	30	35	32
SRF3-1500	3	160	RF	1507.96	30	35	32
SRF3-2000	3	217	RF	2045.17	30	35	32
SRF4-500	4	40	RF	502.65	40	45	41
SRF4-1000	4	80	RF	1005.31	40	45	41
SRF4-1500	4	120	RF	1507.96	40	45	41
SRF4-2000	4	163	RF	2048.31	40	45	41
SRF5-500	5	32	RF	502.65	50	50	45
SRF5-1000	5	64	RF	1005.31	50	50	45
SRF5-1500	5	96	RF	1507.96	50	50	45
SRF5-2000	5	130	RF	2042.04	50	50	45
SRF6-500	6	26	RF	490.09	60	60	54
SRF6-1000	6	53	RF	999.03	60	60	54
SRF6-1500	6	80	RF	1507.96	60	60	54
SRF6-2000	6	108	RF	2035.75	60	60	54
SRF8-500	8	20	RF	502.66	75	75	67
SRF8-1000	8	40	RF	1005.31	75	75	67
SRF10-1000	10	32	RF	1005.31	90	80	70

형식	허용전달력(N)	허용전달력(N)	허용전달력(kgf)	허용전달력(kgf)
형식	굽힘강도	치면강도	굽힘강도	치면강도
SRF0.5-300	240	39.6	24.4	4.04
SRF0.8-300	613	108	62.5	11
SRF1-300	958	177	97.7	18
SRF1-500	958	177	97.7	18
SRF1-1000	958	177	97.7	18
SRF1.5-300	2160	421	220	42.9
SRF1.5-500	2160	421	220	42.9
SRF1.5-1000	2160	421	220	42.9
SRF1.5-1500	2160	421	220	42.9
SRF1.5-2000	2160	421	220	42.9
SRF2-300	3830	775	391	79
SRF2-500	3830	775	391	79
SRF2-1000	3830	775	391	79
SRF2-1500	3830	775	391	79
SRF2-2000	3830	775	391	79
SRF2.5-300	5990	1240	611	127
SRF2.5-500	5990	1240	611	127
SRF2.5-1000	5990	1240	611	127
SRF2.5-1500	5990	1240	611	127
SRF2.5-2000	5990	1240	611	127
SRF3-300	8620	1820	879	186
SRF3-500	8620	1820	879	186
SRF3-1000	8620	1820	879	186
SRF3-1500	8620	1820	879	186
SRF3-2000	8620	1820	879	186
SRF4-500	15300	3330	1560	339
SRF4-1000	15300	3330	1560	339
SRF4-1500	15300	3330	1560	339
SRF4-2000	15300	3330	1560	339
SRF5-500	24000	5300	2440	540
SRF5-1000	24000	5300	2440	540
SRF5-1500	24000	5300	2440	540
SRF5-2000	24000	5300	2440	540
SRF6-500	34500	7740	3520	789
SRF6-1000	34500	7740	3520	789
SRF6-1500	34500	7740	3520	789
SRF6-2000	34500	7740	3520	789
SRF8-500	44200	10400	4510	1060
SRF8-1000	44200	10400	4510	1060
SRF10-1000	66300	16100	6770	1640

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SRF0.5-300	P	61,600	-	-	-	-	견적의뢰 / 주문
SRF0.8-300	P	70,400	-	-	-	-	견적의뢰 / 주문
SRF1-300	P	59,400	-	-	-	-	견적의뢰 / 주문
SRF1-500	P	92,400	-	-	-	-	견적의뢰 / 주문
SRF1-1000	P	171,600	-	-	-	1	견적의뢰 / 주문
SRF1.5-300	P	63,800	-	-	-	1	견적의뢰 / 주문
SRF1.5-500	P	99,000	-	-	-	1	견적의뢰 / 주문
SRF1.5-1000	P	195,800	-	-	-	2	견적의뢰 / 주문
SRF1.5-1500	P	248,600	-	-	-	3	견적의뢰 / 주문
SRF1.5-2000	P	332,200	-	-	-	4	견적의뢰 / 주문
SRF2-300	P	75,240	-	-	-	1	견적의뢰 / 주문
SRF2-500	P	114,400	-	-	-	2	견적의뢰 / 주문
SRF2-1000	P	209,000	-	-	-	4	견적의뢰 / 주문
SRF2-1500	P	316,800	-	-	-	5	견적의뢰 / 주문
SRF2-2000	P	418,000	-	-	-	7	견적의뢰 / 주문
SRF2.5-300	P	94,600	-	-	-	2	견적의뢰 / 주문
SRF2.5-500	P	140,800	-	-	-	3	견적의뢰 / 주문
SRF2.5-1000	P	270,600	-	-	-	5	견적의뢰 / 주문
SRF2.5-1500	P	396,000	-	-	-	8	견적의뢰 / 주문
SRF2.5-2000	P	541,200	-	-	-	11	견적의뢰 / 주문
SRF3-300	P	116,600	-	-	-	2	견적의뢰 / 주문
SRF3-500	P	180,400	-	-	-	4	견적의뢰 / 주문
SRF3-1000	P	341,000	-	-	-	8	견적의뢰 / 주문
SRF3-1500	P	497,200	-	-	-	11	견적의뢰 / 주문
SRF3-2000	P	677,600	-	-	-	15	견적의뢰 / 주문
SRF4-500	P	272,800	-	-	-	6	견적의뢰 / 주문
SRF4-1000	P	521,400	-	-	-	13	견적의뢰 / 주문
SRF4-1500	P	763,400	-	-	-	19	견적의뢰 / 주문
SRF4-2000	P	1,025,200	-	-	-	26	견적의뢰 / 주문
SRF5-500	P	418,000	-	-	-	9	견적의뢰 / 주문
SRF5-1000	P	809,600	-	-	-	18	견적의뢰 / 주문
SRF5-1500	P	1,199,000	-	-	-	27	견적의뢰 / 주문
SRF5-2000	P	1,595,000	-	-	-	36	견적의뢰 / 주문
SRF6-500	P	576,400	-	-	-	13	견적의뢰 / 주문
SRF6-1000	P	1,111,000	-	-	-	25	견적의뢰 / 주문
SRF6-1500	P	1,661,000	-	-	-	38	견적의뢰 / 주문
SRF6-2000	P	2,200,000	-	-	-	52	견적의뢰 / 주문
SRF8-500	P	1,053,800	-	-	-	20	견적의뢰 / 주문
SRF8-1000	P	2,013,000	-	-	-	40	견적의뢰 / 주문
SRF10-1000	P	3,080,000	-	-	-	50	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
