상품 상세보기 : 연마 헬리컬기어 - KHG 연마 헬리컬기어 모듈1

HOME > 기어전도 > 헬리컬기어 > 연마 헬리컬기어 > KHG 연마 헬리컬기어 모듈1

연마 헬리컬기어

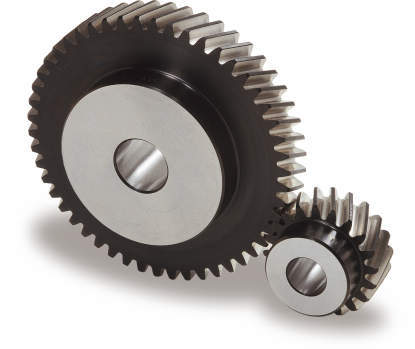

KHG 연마 헬리컬기어 모듈1

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS N6급 (JIS B 1702-1:1998) 구JIS 2급 (JIS B 1702:1976)
치면기준단면	축직각
치형	보통이
정면압력각	20°
비틀림각	21°30´
재료	SCM440
열처리	조질，치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●헬리컬기어는 정숙 회전，컴팩트 설계，경제성 등을 고려한 제품으로，공작 기계，감속기 등 모든 산업기계의 고속회전을 필요로 하는 곳에 대응할 수있는 기어입니다.
●강도，내마모성이 우수하며，보다 컴팩트한 설계가 가능합니다.

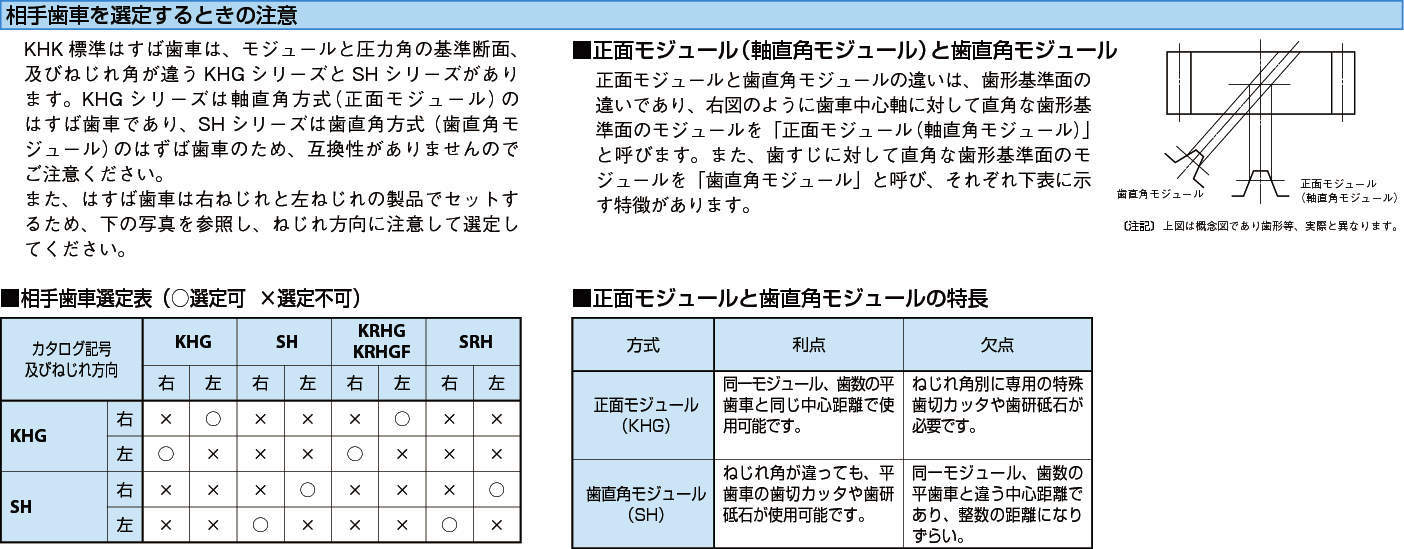

관련이미지

상세사양


38건 중 1~38건 표시

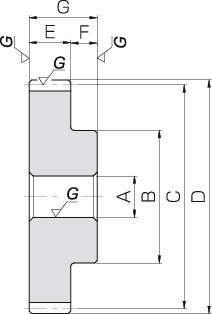

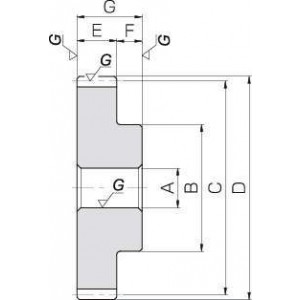

형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E
형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E
KHG1-20R	1	20	R	S1	6	17	20	22	8
KHG1-20L	1	20	L	S1	6	17	20	22	8
KHG1-22R	1	22	R	S1	8	18	22	24	8
KHG1-22L	1	22	L	S1	8	18	22	24	8
KHG1-24R	1	24	R	S1	8	20	24	26	8
KHG1-24L	1	24	L	S1	8	20	24	26	8
KHG1-25R	1	25	R	S1	8	20	25	27	8
KHG1-25L	1	25	L	S1	8	20	25	27	8
KHG1-28R	1	28	R	S1	8	20	28	30	8
KHG1-28L	1	28	L	S1	8	20	28	30	8
KHG1-30R	1	30	R	S1	10	25	30	32	8
KHG1-30L	1	30	L	S1	10	25	30	32	8
KHG1-32R	1	32	R	S1	10	25	32	34	8
KHG1-32L	1	32	L	S1	10	25	32	34	8
KHG1-35R	1	35	R	S1	10	25	35	37	8
KHG1-35L	1	35	L	S1	10	25	35	37	8
KHG1-36R	1	36	R	S1	10	25	36	38	8
KHG1-36L	1	36	L	S1	10	25	36	38	8
KHG1-40R	1	40	R	S1	10	30	40	42	8
KHG1-40L	1	40	L	S1	10	30	40	42	8
KHG1-44R	1	44	R	S1	10	30	44	46	8
KHG1-44L	1	44	L	S1	10	30	44	46	8
KHG1-45R	1	45	R	S1	10	30	45	47	8
KHG1-45L	1	45	L	S1	10	30	45	47	8
KHG1-48R	1	48	R	S1	10	30	48	50	8
KHG1-48L	1	48	L	S1	10	30	48	50	8
KHG1-50R	1	50	R	S1	12	35	50	52	8
KHG1-50L	1	50	L	S1	12	35	50	52	8
KHG1-60R	1	60	R	S1	12	40	60	62	8
KHG1-60L	1	60	L	S1	12	40	60	62	8
KHG1-70R	1	70	R	S1	12	40	70	72	8
KHG1-70L	1	70	L	S1	12	40	70	72	8
KHG1-80R	1	80	R	S1	15	50	80	82	8
KHG1-80L	1	80	L	S1	15	50	80	82	8
KHG1-90R	1	90	R	S1	15	50	90	92	8
KHG1-90L	1	90	L	S1	15	50	90	92	8
KHG1-100R	1	100	R	S1	15	50	100	102	8
KHG1-100L	1	100	L	S1	15	50	100	102	8

형식	보스길이 F	전장 G	허용토크(N·m)	허용토크(N·m)	직경	직경	백래시 (mm)
형식	보스길이 F	전장 G	굽힘강도	치면강도	굽힘강도	치면강도	백래시 (mm)
KHG1-20R	10	18	7.79	4.98	0.79	0.51	0.08~0.16
KHG1-20L	10	18	7.79	4.98	0.79	0.51	0.08~0.16
KHG1-22R	10	18	8.92	6.14	0.91	0.63	0.08~0.16
KHG1-22L	10	18	8.92	6.14	0.91	0.63	0.08~0.16
KHG1-24R	10	18	10.1	7.43	1.03	0.76	0.08~0.16
KHG1-24L	10	18	10.1	7.43	1.03	0.76	0.08~0.16
KHG1-25R	10	18	10.7	8.12	1.09	0.83	0.08~0.16
KHG1-25L	10	18	10.7	8.12	1.09	0.83	0.08~0.16
KHG1-28R	10	18	12.4	10.4	1.27	1.06	0.08~0.16
KHG1-28L	10	18	12.4	10.4	1.27	1.06	0.08~0.16
KHG1-30R	10	18	13.6	12.1	1.39	1.23	0.08~0.16
KHG1-30L	10	18	13.6	12.1	1.39	1.23	0.08~0.16
KHG1-32R	10	18	13.5	12.6	1.37	1.29	0.08~0.16
KHG1-32L	10	18	13.5	12.6	1.37	1.29	0.08~0.16
KHG1-35R	10	18	15.1	15.4	1.54	1.57	0.08~0.16
KHG1-35L	10	18	15.1	15.4	1.54	1.57	0.08~0.16
KHG1-36R	10	18	15.7	16.3	1.6	1.67	0.08~0.16
KHG1-36L	10	18	15.7	16.3	1.6	1.67	0.08~0.16
KHG1-40R	10	18	17.9	20.5	1.83	2.1	0.08~0.16
KHG1-40L	10	18	17.9	20.5	1.83	2.1	0.08~0.16
KHG1-44R	10	18	20.2	25.3	2.06	2.58	0.08~0.16
KHG1-44L	10	18	20.2	25.3	2.06	2.58	0.08~0.16
KHG1-45R	10	18	20.7	26.5	2.12	2.71	0.08~0.16
KHG1-45L	10	18	20.7	26.5	2.12	2.71	0.08~0.16
KHG1-48R	10	18	22.5	30.5	2.29	3.11	0.08~0.16
KHG1-48L	10	18	22.5	30.5	2.29	3.11	0.08~0.16
KHG1-50R	10	18	23.6	33.3	2.41	3.4	0.08~0.16
KHG1-50L	10	18	23.6	33.3	2.41	3.4	0.08~0.16
KHG1-60R	10	18	29.3	49.4	2.99	5.04	0.10~0.18
KHG1-60L	10	18	29.3	49.4	2.99	5.04	0.10~0.18
KHG1-70R	10	18	35.2	68.9	3.58	7.02	0.10~0.18
KHG1-70L	10	18	35.2	68.9	3.58	7.02	0.10~0.18
KHG1-80R	10	18	41	91.8	4.18	9.36	0.10~0.18
KHG1-80L	10	18	41	91.8	4.18	9.36	0.10~0.18
KHG1-90R	10	18	46.9	118	4.78	12.1	0.10~0.18
KHG1-90L	10	18	46.9	118	4.78	12.1	0.10~0.18
KHG1-100R	10	18	50.4	142	5.14	14.5	0.10~0.18
KHG1-100L	10	18	50.4	142	5.14	14.5	0.10~0.18

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
KHG1-20R	P	106,700	-	-	-	-	견적의뢰 / 주문
KHG1-20L	P	106,700	-	-	-	-	견적의뢰 / 주문
KHG1-22R	P	108,240	-	-	-	-	견적의뢰 / 주문
KHG1-22L	P	108,240	-	-	-	-	견적의뢰 / 주문
KHG1-24R	P	111,100	-	-	-	-	견적의뢰 / 주문
KHG1-24L	P	111,100	-	-	-	-	견적의뢰 / 주문
KHG1-25R	P	114,400	-	-	-	-	견적의뢰 / 주문
KHG1-25L	P	114,400	-	-	-	-	견적의뢰 / 주문
KHG1-28R	P	117,700	-	-	-	-	견적의뢰 / 주문
KHG1-28L	P	117,700	-	-	-	-	견적의뢰 / 주문
KHG1-30R	P	124,300	-	-	-	-	견적의뢰 / 주문
KHG1-30L	P	124,300	-	-	-	-	견적의뢰 / 주문
KHG1-32R	P	127,600	-	-	-	-	견적의뢰 / 주문
KHG1-32L	P	127,600	-	-	-	-	견적의뢰 / 주문
KHG1-35R	P	130,900	-	-	-	-	견적의뢰 / 주문
KHG1-35L	P	130,900	-	-	-	-	견적의뢰 / 주문
KHG1-36R	P	134,200	-	-	-	-	견적의뢰 / 주문
KHG1-36L	P	134,200	-	-	-	-	견적의뢰 / 주문
KHG1-40R	P	139,700	-	-	-	-	견적의뢰 / 주문
KHG1-40L	P	139,700	-	-	-	-	견적의뢰 / 주문
KHG1-44R	P	147,400	-	-	-	-	견적의뢰 / 주문
KHG1-44L	P	147,400	-	-	-	-	견적의뢰 / 주문
KHG1-45R	P	157,300	-	-	-	-	견적의뢰 / 주문
KHG1-45L	P	157,300	-	-	-	-	견적의뢰 / 주문
KHG1-48R	P	165,000	-	-	-	-	견적의뢰 / 주문
KHG1-48L	P	165,000	-	-	-	-	견적의뢰 / 주문
KHG1-50R	P	168,300	-	-	-	-	견적의뢰 / 주문
KHG1-50L	P	168,300	-	-	-	-	견적의뢰 / 주문
KHG1-60R	P	194,700	-	-	-	-	견적의뢰 / 주문
KHG1-60L	P	194,700	-	-	-	-	견적의뢰 / 주문
KHG1-70R	P	224,400	-	-	-	-	견적의뢰 / 주문
KHG1-70L	P	224,400	-	-	-	-	견적의뢰 / 주문
KHG1-80R	P	250,800	-	-	-	-	견적의뢰 / 주문
KHG1-80L	P	250,800	-	-	-	-	견적의뢰 / 주문
KHG1-90R	P	292,600	-	-	-	1	견적의뢰 / 주문
KHG1-90L	P	292,600	-	-	-	1	견적의뢰 / 주문
KHG1-100R	P	324,500	-	-	-	1	견적의뢰 / 주문
KHG1-100L	P	324,500	-	-	-	1	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
