황동 평기어

BSS평기어 모듈0.5

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS N8급 상당품 (JIS B 1702-1:1998) 구JIS 4급 상당품 (JIS B 1702:1976)
치형	보통이
압력각	20°
재료	쾌삭황동(C3604)
열처리	-
치면경도	80HV이상

캐드자료

카탈로그

제품설명

●모듈 0.5~0.8의 녹에 강한 소형 평기어입니다. DS평기어와 함께 사용할 수 있습니다.

관련이미지

상세사양


40건 중 1~40건 표시

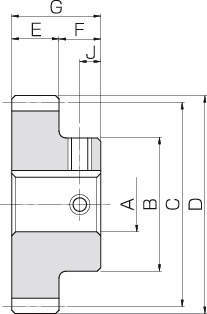

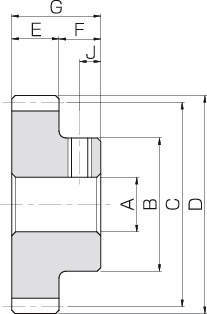

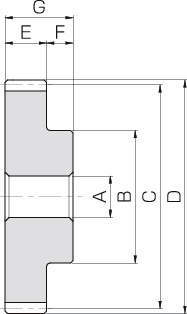

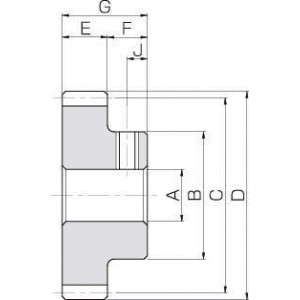

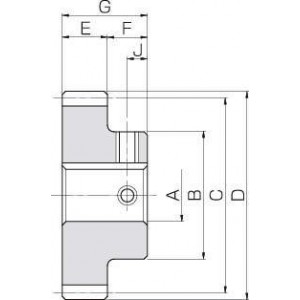

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E	보스길이 F	전장 G
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E	보스길이 F	전장 G
BSS0.5-15A	0.5	15	S3T	3	8.5	7.5	8.5	3	11	14
BSS0.5-16A	0.5	16	S3T	3	9	8	9	3	11	14
BSS0.5-17A	0.5	17	S3T	3	9.5	8.5	9.5	3	11	14
BSS0.5-18A	0.5	18	S3T	3	10	9	10	3	11	14
BSS0.5-19A	0.5	19	S3T	3	10.5	9.5	10.5	3	11	14
BSS0.5-20	0.5	20	S1	4	8.5	10	11	3	7	10
BSS0.5-20A	0.5	20	S3T	3	11	10	11	3	11	14
BSS0.5-20B	0.5	20	S3T	4	11	10	11	3	11	14
BSS0.5-21A	0.5	21	S3T	3	11.5	10.5	11.5	3	11	14
BSS0.5-22A	0.5	22	S1T	3	9	11	12	3	7	10
BSS0.5-23A	0.5	23	S1T	3	9	11.5	12.5	3	7	10
BSS0.5-24A	0.5	24	S1T	3	10	12	13	3	7	10
BSS0.5-24B	0.5	24	S1T	4	10	12	13	3	7	10
BSS0.5-25	0.5	25	S1	4	11	12.5	13.5	3	7	10
BSS0.5-25A	0.5	25	S1T	3	10	12.5	13.5	3	7	10
BSS0.5-25B	0.5	25	S1T	4	10	12.5	13.5	3	7	10
BSS0.5-26A	0.5	26	S1T	3	10	13	14	3	7	10
BSS0.5-27A	0.5	27	S1T	3	10	13.5	14.5	3	7	10
BSS0.5-28A	0.5	28	S1T	3	12	14	15	3	7	10
BSS0.5-29A	0.5	29	S1T	3	12	14.5	15.5	3	7	10
BSS0.5-30	0.5	30	S1	4	13	15	16	3	7	10
BSS0.5-30A	0.5	30	S1T	3	12	15	16	3	7	10
BSS0.5-30B	0.5	30	S1T	4	12	15	16	3	7	10
BSS0.5-30C	0.5	30	S1T	5	12	15	16	3	7	10
BSS0.5-32A	0.5	32	S1T	4	14	16	17	3	7	10
BSS0.5-34A	0.5	34	S1T	4	15	17	18	3	7	10
BSS0.5-35A	0.5	35	S1T	4	15	17.5	18.5	3	7	10
BSS0.5-36A	0.5	36	S1T	4	16	18	19	3	7	10
BSS0.5-38A	0.5	38	S1T	4	16	19	20	3	7	10
BSS0.5-40	0.5	40	S1	4	17	20	21	3	7	10
BSS0.5-40A	0.5	40	S1T	4	18	20	21	3	7	10
BSS0.5-40B	0.5	40	S1T	5	18	20	21	3	7	10
BSS0.5-50A	0.5	50	S1T	4	22	25	26	3	7	10
BSS0.5-50B	0.5	50	S1T	5	22	25	26	3	7	10
BSS0.5-60A	0.5	60	S1T	5	28	30	31	3	7	10
BSS0.5-60B	0.5	60	S1T	6	28	30	31	3	7	10
BSS0.5-70A	0.5	70	S1T	5	28	35	36	3	7	10
BSS0.5-70B	0.5	70	S1T	6	28	35	36	3	7	10
BSS0.5-80A	0.5	80	S1T	5	28	40	41	3	7	10
BSS0.5-80B	0.5	80	S1T	6	28	40	41	3	7	10

형식	키홈 (폭x깊이)	탭구멍	탭구멍	허용토크(N·m)	허용토크(kgf·m)	백래시 (mm)
형식	키홈 (폭x깊이)	규격	J	굽힘강도	굽힘강도	백래시 (mm)
BSS0.5-15A	-	M3	2.5	0.058	0.0059	0~0.10
BSS0.5-16A	-	M3	2.5	0.065	0.0066	0~0.10
BSS0.5-17A	-	M3	2.5	0.071	0.0072	0~0.10
BSS0.5-18A	-	M3	2.5	0.078	0.0079	0~0.10
BSS0.5-19A	-	M3	2.5	0.084	0.0086	0~0.10
BSS0.5-20	-	-	-	0.091	0.0093	0~0.10
BSS0.5-20A	-	M3	2.5	0.091	0.0093	0~0.10
BSS0.5-20B	-	M3	2.5	0.091	0.0093	0~0.10
BSS0.5-21A	-	M3	2.5	0.1	0.0099	0~0.10
BSS0.5-22A	-	M3	3.5	0.1	0.011	0~0.10
BSS0.5-23A	-	M3	3.5	0.11	0.011	0~0.10
BSS0.5-24A	-	M3	3.5	0.12	0.012	0~0.10
BSS0.5-24B	-	M3	3.5	0.12	0.012	0~0.10
BSS0.5-25	-	-	-	0.12	0.013	0~0.10
BSS0.5-25A	-	M3	3.5	0.12	0.013	0~0.10
BSS0.5-25B	-	M3	3.5	0.12	0.013	0~0.10
BSS0.5-26A	-	M3	3.5	0.13	0.013	0~0.10
BSS0.5-27A	-	M3	3.5	0.14	0.014	0~0.10
BSS0.5-28A	-	M3	3.5	0.15	0.015	0~0.10
BSS0.5-29A	-	M3	3.5	0.15	0.016	0~0.10
BSS0.5-30	-	-	-	0.16	0.016	0~0.10
BSS0.5-30A	-	M3	3.5	0.16	0.016	0~0.10
BSS0.5-30B	-	M3	3.5	0.16	0.016	0~0.10
BSS0.5-30C	-	M4	3.5	0.16	0.016	0~0.10
BSS0.5-32A	-	M3	3.5	0.17	0.018	0~0.10
BSS0.5-34A	-	M3	3.5	0.19	0.019	0~0.10
BSS0.5-35A	-	M3	3.5	0.2	0.02	0~0.10
BSS0.5-36A	-	M3	3.5	0.2	0.021	0~0.10
BSS0.5-38A	-	M3	3.5	0.22	0.022	0~0.10
BSS0.5-40	-	-	-	0.23	0.024	0~0.10
BSS0.5-40A	-	M3	3.5	0.23	0.024	0~0.10
BSS0.5-40B	-	M4	3.5	0.23	0.024	0~0.10
BSS0.5-50A	-	M3	3.5	0.31	0.031	0~0.10
BSS0.5-50B	-	M4	3.5	0.31	0.031	0~0.10
BSS0.5-60A	-	M4	3.5	0.38	0.039	0~0.10
BSS0.5-60B	-	M4	3.5	0.38	0.039	0~0.10
BSS0.5-70A	-	M4	3.5	0.46	0.047	0~0.10
BSS0.5-70B	-	M4	3.5	0.46	0.047	0~0.10
BSS0.5-80A	-	M4	3.5	0.54	0.055	0~0.10
BSS0.5-80B	-	M4	3.5	0.54	0.055	0~0.10

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
BSS0.5-15A	P	11,220	-	-	-	-	견적의뢰 / 주문
BSS0.5-16A	P	11,220	-	-	-	-	견적의뢰 / 주문
BSS0.5-17A	P	12,100	-	-	-	-	견적의뢰 / 주문
BSS0.5-18A	P	12,540	-	-	-	-	견적의뢰 / 주문
BSS0.5-19A	P	13,200	-	-	-	-	견적의뢰 / 주문
BSS0.5-20	P	11,880	-	-	-	-	견적의뢰 / 주문
BSS0.5-20A	P	12,980	-	-	-	-	견적의뢰 / 주문
BSS0.5-20B	P	13,860	-	-	-	-	견적의뢰 / 주문
BSS0.5-21A	P	13,860	-	-	-	-	견적의뢰 / 주문
BSS0.5-22A	P	13,860	-	-	-	-	견적의뢰 / 주문
BSS0.5-23A	P	14,300	-	-	-	-	견적의뢰 / 주문
BSS0.5-24A	P	14,520	-	-	-	-	견적의뢰 / 주문
BSS0.5-24B	P	14,520	-	-	-	-	견적의뢰 / 주문
BSS0.5-25	P	14,520	-	-	-	-	견적의뢰 / 주문
BSS0.5-25A	P	15,180	-	-	-	-	견적의뢰 / 주문
BSS0.5-25B	P	15,400	-	-	-	-	견적의뢰 / 주문
BSS0.5-26A	P	15,400	-	-	-	-	견적의뢰 / 주문
BSS0.5-27A	P	16,280	-	-	-	-	견적의뢰 / 주문
BSS0.5-28A	P	16,280	-	-	-	-	견적의뢰 / 주문
BSS0.5-29A	P	16,280	-	-	-	-	견적의뢰 / 주문
BSS0.5-30	P	16,060	-	-	-	-	견적의뢰 / 주문
BSS0.5-30A	P	16,940	-	-	-	-	견적의뢰 / 주문
BSS0.5-30B	P	16,940	-	-	-	-	견적의뢰 / 주문
BSS0.5-30C	P	16,940	-	-	-	-	견적의뢰 / 주문
BSS0.5-32A	P	18,040	-	-	-	-	견적의뢰 / 주문
BSS0.5-34A	P	18,480	-	-	-	-	견적의뢰 / 주문
BSS0.5-35A	P	19,360	-	-	-	-	견적의뢰 / 주문
BSS0.5-36A	P	19,800	-	-	-	-	견적의뢰 / 주문
BSS0.5-38A	P	20,900	-	-	-	-	견적의뢰 / 주문
BSS0.5-40	P	20,020	-	-	-	-	견적의뢰 / 주문
BSS0.5-40A	P	21,340	-	-	-	-	견적의뢰 / 주문
BSS0.5-40B	P	21,340	-	-	-	-	견적의뢰 / 주문
BSS0.5-50A	P	25,520	-	-	-	-	견적의뢰 / 주문
BSS0.5-50B	P	25,520	-	-	-	-	견적의뢰 / 주문
BSS0.5-60A	P	30,800	-	-	-	-	견적의뢰 / 주문
BSS0.5-60B	P	30,800	-	-	-	-	견적의뢰 / 주문
BSS0.5-70A	P	37,840	-	-	-	-	견적의뢰 / 주문
BSS0.5-70B	P	37,840	-	-	-	-	견적의뢰 / 주문
BSS0.5-80A	P	45,100	-	-	-	-	견적의뢰 / 주문
BSS0.5-80B	P	45,100	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
