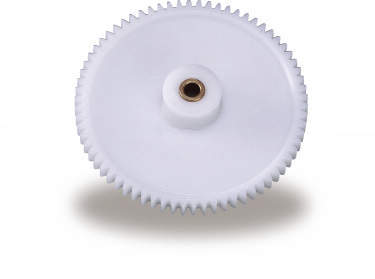

DS 성형 평기어 모듈0.5
코하라치차공업(주) ( KHK )
제품설명
| ●대량생산에 의해 원가 절감의 장점이 있으며 경부하형 OA 기기 등에 이용하실 수 있습니다. |
|
|
| 22건 중 1~22건 표시 | |

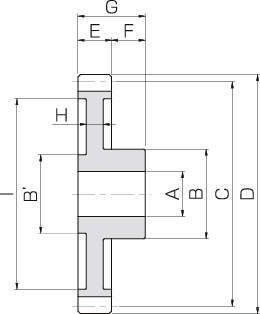

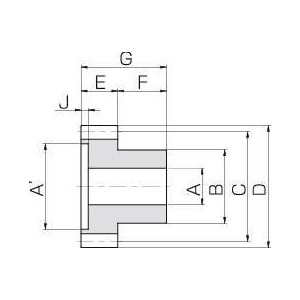

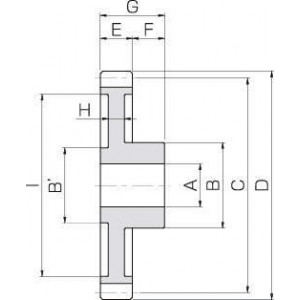

| 형식 | 모듈 m | 잇수 | 형상 | 내경1 A | 내경2 A* | 보스경1 B | 보스경2 B* | 피치원직경 C | 이끝원직경 D | 치폭 E |
| 형식 | 모듈 m | 잇수 | 형상 | 내경1 A | 내경2 A* | 보스경1 B | 보스경2 B* | 피치원직경 C | 이끝원직경 D | 치폭 E |
| DS0.5-12 | 0.5 | 12 | S8 | 2 | 4 | 4.5 | - | 6 | 7 | 3 |
| DS0.5-15 | 0.5 | 15 | S8 | 2 | 5.5 | 4.5 | - | 7.5 | 8.5 | 3 |
| DS0.5-16 | 0.5 | 16 | S8 | 3 | 6 | 6 | - | 8 | 9 | 3 |
| DS0.5-18 | 0.5 | 18 | S8 | 3 | 7 | 6 | - | 9 | 10 | 3 |
| DS0.5-20 | 0.5 | 20 | S8B | 4 | - | 8 | 5 | 10 | 11 | 3 |
| DS0.5-24 | 0.5 | 24 | S9 | 4 | - | 8 | 5 | 12 | 13 | 3 |
| DS0.5-25 | 0.5 | 25 | S9 | 4 | - | 8 | 6 | 12.5 | 13.5 | 3 |
| DS0.5-28 | 0.5 | 28 | S9 | 4 | - | 8 | 6 | 14 | 15 | 3 |
| DS0.5-30 | 0.5 | 30 | S9 | 5 | - | 10 | 7 | 15 | 16 | 3 |
| DS0.5-32 | 0.5 | 32 | S9 | 5 | - | 10 | 7 | 16 | 17 | 3 |
| DS0.5-35 | 0.5 | 35 | S9 | 5 | - | 10 | 7 | 17.5 | 18.5 | 3 |
| DS0.5-36 | 0.5 | 36 | S9 | 5 | - | 10 | 7 | 18 | 19 | 3 |
| DS0.5-40 | 0.5 | 40 | S9 | 5 | - | 12 | 8 | 20 | 21 | 3 |
| DS0.5-45 | 0.5 | 45 | S9 | 5 | - | 12 | 8 | 22.5 | 23.5 | 3 |
| DS0.5-48 | 0.5 | 48 | S9 | 5 | - | 12 | 8 | 24 | 25 | 3 |
| DS0.5-50 | 0.5 | 50 | S9 | 5 | - | 12 | 8 | 25 | 26 | 3 |
| DS0.5-56 | 0.5 | 56 | S9 | 6 | - | 14 | 10 | 28 | 29 | 3 |
| DS0.5-60 | 0.5 | 60 | S9 | 6 | - | 14 | 10 | 30 | 31 | 3 |
| DS0.5-64 | 0.5 | 64 | S9 | 6 | - | 14 | 10 | 32 | 33 | 3 |
| DS0.5-70 | 0.5 | 70 | S9 | 6 | - | 14 | 10 | 35 | 36 | 3 |
| DS0.5-72 | 0.5 | 72 | S9 | 6 | - | 14 | 10 | 36 | 37 | 3 |
| DS0.5-80 | 0.5 | 80 | S9 | 6 | - | 14 | 10 | 40 | 41 | 3 |
| 형식 | 보스길이 F | 전장 G | 웨브두께 H | 림직경 I | 내경깊이 J | 허용토크(N·m) | 허용토크(kgf·m) | 백래시 (mm) |
| 형식 | 보스길이 F | 전장 G | 웨브두께 H | 림직경 I | 내경깊이 J | 굽힘강도 | 굽힘강도 | 백래시 (mm) |
| DS0.5-12 | 4 | 7 | - | - | 0.6 | 0.063 | 0.0064 | 0~0.30 |
| DS0.5-15 | 4 | 7 | - | - | 0.6 | 0.092 | 0.0094 | 0~0.30 |
| DS0.5-16 | 4 | 7 | - | - | 0.6 | 0.1 | 0.01 | 0~0.30 |
| DS0.5-18 | 4 | 7 | - | - | 0.6 | 0.12 | 0.012 | 0~0.30 |
| DS0.5-20 | 4 | 7 | 2.4 | 8 | - | 0.14 | 0.014 | 0~0.30 |
| DS0.5-24 | 4 | 7 | 1.8 | 9.5 | - | 0.17 | 0.018 | 0~0.30 |
| DS0.5-25 | 4 | 7 | 1.8 | 10 | - | 0.18 | 0.019 | 0~0.30 |
| DS0.5-28 | 4 | 7 | 1.8 | 11.5 | - | 0.21 | 0.022 | 0~0.30 |
| DS0.5-30 | 4 | 7 | 1.8 | 12 | - | 0.23 | 0.023 | 0~0.30 |
| DS0.5-32 | 4 | 7 | 1.8 | 13 | - | 0.25 | 0.025 | 0~0.30 |
| DS0.5-35 | 4 | 7 | 1.8 | 14.5 | - | 0.28 | 0.029 | 0~0.30 |
| DS0.5-36 | 4 | 7 | 1.8 | 15 | - | 0.29 | 0.03 | 0~0.30 |
| DS0.5-40 | 4 | 7 | 1.8 | 16.5 | - | 0.33 | 0.034 | 0~0.30 |
| DS0.5-45 | 4 | 7 | 1.8 | 19 | - | 0.38 | 0.039 | 0~0.30 |
| DS0.5-48 | 4 | 7 | 1.8 | 21 | - | 0.42 | 0.043 | 0~0.30 |
| DS0.5-50 | 4 | 7 | 1.8 | 21.5 | - | 0.44 | 0.045 | 0~0.30 |
| DS0.5-56 | 5 | 8 | 1.8 | 24.5 | - | 0.5 | 0.051 | 0~0.30 |
| DS0.5-60 | 5 | 8 | 1.8 | 26.5 | - | 0.54 | 0.055 | 0~0.30 |
| DS0.5-64 | 5 | 8 | 1.8 | 28.5 | - | 0.58 | 0.059 | 0~0.30 |
| DS0.5-70 | 5 | 8 | 1.8 | 31.5 | - | 0.64 | 0.066 | 0~0.30 |
| DS0.5-72 | 5 | 8 | 1.8 | 32 | - | 0.67 | 0.068 | 0~0.30 |
| DS0.5-80 | 5 | 8 | 1.8 | 36.5 | - | 0.75 | 0.076 | 0~0.30 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| DS0.5-12 | P | 2,640 | - | - | - | - | 견적의뢰 / 주문 |
| DS0.5-15 | P | 2,750 | - | - | - | - | 견적의뢰 / 주문 |
| DS0.5-16 | P | 2,970 | - | - | - | - | 견적의뢰 / 주문 |
| DS0.5-18 | P | 2,970 | - | - | - | - | 견적의뢰 / 주문 |
| DS0.5-20 | P | 3,190 | - | - | - | - | 견적의뢰 / 주문 |
| DS0.5-24 | P | 3,300 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-25 | P | 3,410 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-28 | P | 3,520 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-30 | P | 3,740 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-32 | P | 3,850 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-35 | P | 3,960 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-36 | P | 4,070 | - | - | - | 1 | 견적의뢰 / 주문 |
| DS0.5-40 | P | 4,180 | - | - | - | 2 | 견적의뢰 / 주문 |
| DS0.5-45 | P | 4,290 | - | - | - | 2 | 견적의뢰 / 주문 |
| DS0.5-48 | P | 4,400 | - | - | - | 2 | 견적의뢰 / 주문 |
| DS0.5-50 | P | 4,510 | - | - | - | 2 | 견적의뢰 / 주문 |
| DS0.5-56 | P | 4,840 | - | - | - | 3 | 견적의뢰 / 주문 |
| DS0.5-60 | P | 5,060 | - | - | - | 3 | 견적의뢰 / 주문 |
| DS0.5-64 | P | 5,280 | - | - | - | 3 | 견적의뢰 / 주문 |
| DS0.5-70 | P | 5,280 | - | - | - | 4 | 견적의뢰 / 주문 |
| DS0.5-72 | P | 5,500 | - | - | - | 4 | 견적의뢰 / 주문 |
| DS0.5-80 | P | 5,720 | - | - | - | 5 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
