NSU 융착 평기어
NSU 융착 평기어 모듈1
코하라치차공업(주) ( KHK )
제품설명

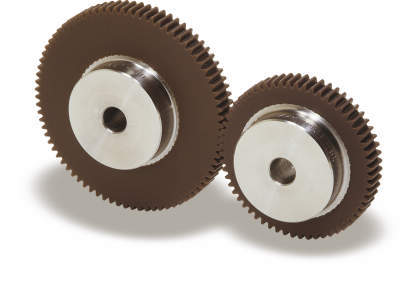

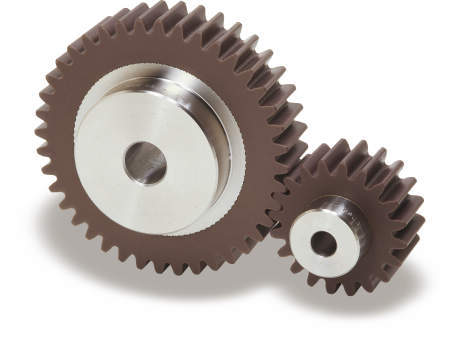

| ●나일론제 치면부에 S45C의 보스를 융착고정하여 키홈，탭 등의 안전성을 높였습니다. |
|
|
| 14건 중 1~14건 표시 | |

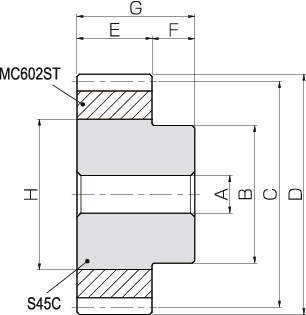

| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E | 보스길이 F | 전장 G | 융착경 H |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E | 보스길이 F | 전장 G | 융착경 H |
| NSU1-30 | 1 | 30 | S1 | 8 | 20 | 30 | 32 | 10 | 10 | 20 | 20 |
| NSU1-32 | 1 | 32 | S1 | 8 | 22 | 32 | 34 | 10 | 10 | 20 | 22 |
| NSU1-34 | 1 | 34 | S1 | 8 | 25 | 34 | 36 | 10 | 10 | 20 | 25 |
| NSU1-35 | 1 | 35 | S1 | 8 | 25 | 35 | 37 | 10 | 10 | 20 | 25 |
| NSU1-36 | 1 | 36 | S1 | 8 | 25 | 36 | 38 | 10 | 10 | 20 | 25 |
| NSU1-40 | 1 | 40 | S1 | 10 | 25 | 40 | 42 | 10 | 10 | 20 | 28 |
| NSU1-45 | 1 | 45 | S1 | 10 | 30 | 45 | 47 | 10 | 10 | 20 | 34 |
| NSU1-48 | 1 | 48 | S1 | 10 | 30 | 48 | 50 | 10 | 10 | 20 | 34 |
| NSU1-50 | 1 | 50 | S1 | 10 | 30 | 50 | 52 | 10 | 10 | 20 | 34 |
| NSU1-60 | 1 | 60 | S1 | 10 | 40 | 60 | 62 | 10 | 10 | 20 | 45 |
| NSU1-70 | 1 | 70 | S1 | 10 | 40 | 70 | 72 | 10 | 10 | 20 | 45 |
| NSU1-80 | 1 | 80 | S1 | 10 | 40 | 80 | 82 | 10 | 10 | 20 | 45 |
| NSU1-90 | 1 | 90 | S1 | 10 | 40 | 90 | 92 | 10 | 10 | 20 | 55 |
| NSU1-100 | 1 | 100 | S1 | 10 | 40 | 100 | 102 | 10 | 10 | 20 | 65 |
| 형식 | 허용토크(N·m) | 허용토크(kgf·m) | 백래시 (mm) |
| 형식 | 굽힘강도 | 굽힘강도 | 백래시 (mm) |
| NSU1-30 | 1.42 | 0.14 | 0.12~0.26 |
| NSU1-32 | 1.54 | 0.16 | 0.12~0.26 |
| NSU1-34 | 1.66 | 0.17 | 0.12~0.26 |
| NSU1-35 | 1.73 | 0.18 | 0.12~0.26 |
| NSU1-36 | 1.79 | 0.18 | 0.12~0.26 |
| NSU1-40 | 2.05 | 0.21 | 0.12~0.26 |
| NSU1-45 | 2.37 | 0.24 | 0.12~0.26 |
| NSU1-48 | 2.56 | 0.26 | 0.12~0.26 |
| NSU1-50 | 2.7 | 0.28 | 0.12~0.26 |
| NSU1-60 | 3.33 | 0.34 | 0.14~0.28 |
| NSU1-70 | 3.96 | 0.4 | 0.14~0.28 |
| NSU1-80 | 4.6 | 0.47 | 0.14~0.28 |
| NSU1-90 | 5.24 | 0.53 | 0.14~0.28 |
| NSU1-100 | 5.89 | 0.6 | 0.14~0.28 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| NSU1-30 | P | 195,800 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-32 | P | 201,300 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-34 | P | 201,300 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-35 | P | 201,300 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-36 | P | 204,600 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-40 | P | 213,400 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-45 | P | 223,300 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-48 | P | 223,300 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-50 | P | 231,000 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-60 | P | 247,500 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-70 | P | 258,500 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-80 | P | 269,500 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-90 | P | 332,200 | - | - | - | - | 견적의뢰 / 주문 |
| NSU1-100 | P | 365,200 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
