DSF F록기어 모듈1
코하라치차공업(주) ( KHK )
제품설명
| ●축에 원터치로 장착이 가능한，무윤활에서도 사용할 수있는 소형 평기어입니다. |
|
|
| 18건 중 1~18건 표시 | |

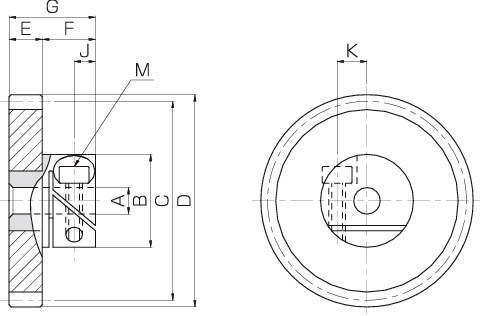

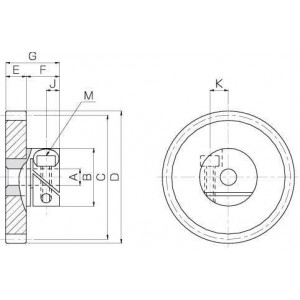

| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E |
| DSF1-20 | 1 | 20 | S1 | 5 | 14 | 20 | 22 | 6 |
| DSF1-24 | 1 | 24 | S1 | 5 | 14 | 24 | 26 | 6 |
| DSF1-25 | 1 | 25 | S1 | 5 | 14 | 25 | 27 | 6 |
| DSF1-28 | 1 | 28 | S1 | 5 | 14 | 28 | 30 | 6 |
| DSF1-30 | 1 | 30 | S1 | 8 | 19 | 30 | 32 | 6 |
| DSF1-32 | 1 | 32 | S1 | 8 | 19 | 32 | 34 | 6 |
| DSF1-35 | 1 | 35 | S1 | 8 | 19 | 35 | 37 | 6 |
| DSF1-36 | 1 | 36 | S1 | 8 | 19 | 36 | 38 | 6 |
| DSF1-40 | 1 | 40 | S1 | 8 | 19 | 40 | 42 | 6 |
| DSF1-45 | 1 | 45 | S1 | 8 | 19 | 45 | 47 | 6 |
| DSF1-48 | 1 | 48 | S1 | 8 | 19 | 48 | 50 | 6 |
| DSF1-50 | 1 | 50 | S1 | 8 | 19 | 50 | 52 | 6 |
| DSF1-60 | 1 | 60 | S1 | 8 | 19 | 60 | 62 | 6 |
| DSF1-64 | 1 | 64 | S1 | 8 | 19 | 64 | 66 | 6 |
| DSF1-70 | 1 | 70 | S1 | 8 | 19 | 70 | 72 | 6 |
| DSF1-80 | 1 | 80 | S1 | 8 | 19 | 80 | 82 | 6 |
| DSF1-90 | 1 | 90 | S1 | 8 | 19 | 90 | 92 | 6 |
| DSF1-100 | 1 | 100 | S1 | 8 | 19 | 100 | 102 | 6 |
| 형식 | 보스길이 F | 전장 G | 육각구멍나사 | 육각구멍나사 | 육각구멍나사 |
| 형식 | 보스길이 F | 전장 G | M | J | K |
| DSF1-20 | 8.5 | 14.5 | M2.5 | 3.3 | 4.4 |
| DSF1-24 | 8.5 | 14.5 | M2.5 | 3.3 | 4.4 |
| DSF1-25 | 8.5 | 14.5 | M2.5 | 3.3 | 4.4 |
| DSF1-28 | 8.5 | 14.5 | M2.5 | 3.3 | 4.4 |
| DSF1-30 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-32 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-35 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-36 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-40 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-45 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-48 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-50 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-60 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-64 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-70 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-80 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-90 | 10 | 16 | M3 | 4.5 | 6 |
| DSF1-100 | 10 | 16 | M3 | 4.5 | 6 |
| 형식 | 허용토르크 (N·m) 굽힘강도 | 허용토르크 (kgf·m) 굽힘강도 | 참고시작토르크 (N·m) | 표준 나사체결토르크 (N·m) | 백래시 (mm) |
| 형식 | 허용토르크 (N·m) 굽힘강도 | 허용토르크 (kgf·m) 굽힘강도 | 참고시작토르크 (N·m) | 표준 나사체결토르크 (N·m) | 백래시 (mm) |
| DSF1-20 | 0.96 | 0.098 | 0.62 | 0.36 | 0~0.10 |
| DSF1-24 | 1.22 | 0.12 | 0.62 | 0.36 | 0~0.10 |
| DSF1-25 | 1.28 | 0.13 | 0.62 | 0.36 | 0~0.10 |
| DSF1-28 | 1.48 | 0.15 | 0.62 | 0.36 | 0~0.10 |
| DSF1-30 | 1.61 | 0.16 | 2.22 | 0.63 | 0~0.10 |
| DSF1-32 | 1.75 | 0.18 | 2.22 | 0.63 | 0~0.10 |
| DSF1-35 | 1.96 | 0.2 | 2.22 | 0.63 | 0~0.10 |
| DSF1-36 | 2.04 | 0.21 | 2.22 | 0.63 | 0~0.10 |
| DSF1-40 | 2.33 | 0.24 | 2.22 | 0.63 | 0~0.10 |
| DSF1-45 | 2.69 | 0.27 | 2.22 | 0.63 | 0~0.10 |
| DSF1-48 | 2.92 | 0.3 | 2.22 | 0.63 | 0~0.10 |
| DSF1-50 | 3.07 | 0.39 | 2.22 | 0.63 | 0~0.10 |
| DSF1-60 | 3.78 | 0.41 | 2.22 | 0.63 | 0~0.10 |
| DSF1-64 | 4.07 | 0.41 | 2.22 | 0.63 | 0~0.10 |
| DSF1-70 | 4.5 | 0.46 | 2.22 | 0.63 | 0~0.10 |
| DSF1-80 | 5.23 | 0.53 | 2.22 | 0.63 | 0~0.10 |
| DSF1-90 | 5.95 | 0.61 | 2.22 | 0.63 | 0~0.10 |
| DSF1-100 | 6.68 | 0.68 | 2.22 | 0.63 | 0~0.10 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (g) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (g) | 견적의뢰 및 주문 |
| DSF1-20 | P | 94,600 | - | - | - | 13 | 견적의뢰 / 주문 |
| DSF1-24 | P | 94,600 | - | - | - | 14 | 견적의뢰 / 주문 |
| DSF1-25 | P | 94,600 | - | - | - | 14 | 견적의뢰 / 주문 |
| DSF1-28 | P | 94,600 | - | - | - | 15 | 견적의뢰 / 주문 |
| DSF1-30 | P | 95,480 | - | - | - | 26 | 견적의뢰 / 주문 |
| DSF1-32 | P | 95,480 | - | - | - | 27 | 견적의뢰 / 주문 |
| DSF1-35 | P | 96,140 | - | - | - | 28 | 견적의뢰 / 주문 |
| DSF1-36 | P | 96,140 | - | - | - | 29 | 견적의뢰 / 주문 |
| DSF1-40 | P | 96,800 | - | - | - | 31 | 견적의뢰 / 주문 |
| DSF1-45 | P | 97,020 | - | - | - | 34 | 견적의뢰 / 주문 |
| DSF1-48 | P | 99,660 | - | - | - | 36 | 견적의뢰 / 주문 |
| DSF1-50 | P | 100,320 | - | - | - | 37 | 견적의뢰 / 주문 |
| DSF1-60 | P | 100,540 | - | - | - | 44 | 견적의뢰 / 주문 |
| DSF1-64 | P | 110,000 | - | - | - | 47 | 견적의뢰 / 주문 |
| DSF1-70 | P | 123,200 | - | - | - | 53 | 견적의뢰 / 주문 |
| DSF1-80 | P | 156,200 | - | - | - | 63 | 견적의뢰 / 주문 |
| DSF1-90 | P | 156,200 | - | - | - | 74 | 견적의뢰 / 주문 |
| DSF1-100 | P | 167,200 | - | - | - | 87 | 견적의뢰 / 주문 |
 |
