SUSL 훼어록기어
SUSL 훼어록기어 모듈0.5
코하라치차공업(주) ( KHK )
제품설명
| ●축에 원터치로 장착이 가능한 녹에 강한 소형 평기어입니다. |
|
|
| 21건 중 1~21건 표시 | |

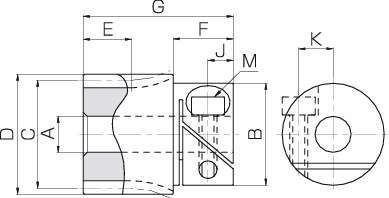

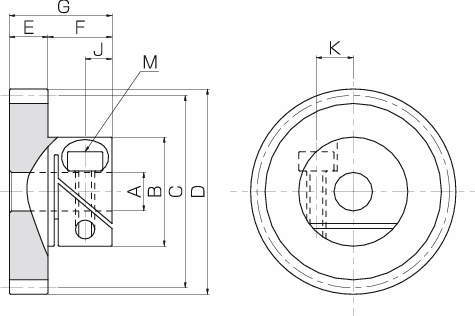

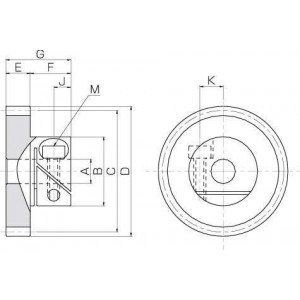

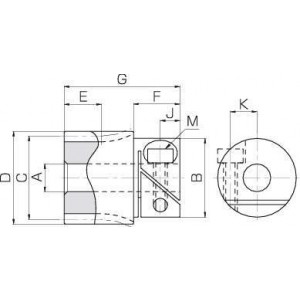

| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E |
| SUSF0.5-16 | 0.5 | 16 | S3 | 4 | 14 | 8 | 9 | 7 |
| SUSF0.5-18 | 0.5 | 18 | S3 | 4 | 14 | 9 | 10 | 7 |
| SUSF0.5-20 | 0.5 | 20 | S3 | 4 | 14 | 10 | 11 | 7 |
| SUSF0.5-24 | 0.5 | 24 | S3 | 5 | 14 | 12 | 13 | 7 |
| SUSF0.5-25 | 0.5 | 25 | S3 | 5 | 14 | 12.5 | 13.5 | 7 |
| SUSF0.5-28 | 0.5 | 28 | S1 | 5 | 14 | 14 | 15 | 5 |
| SUSF0.5-30 | 0.5 | 30 | S1 | 5 | 14 | 15 | 16 | 5 |
| SUSF0.5-32 | 0.5 | 32 | S1 | 6 | 17 | 16 | 17 | 5 |
| SUSF0.5-35 | 0.5 | 35 | S1 | 6 | 17 | 17.5 | 18.5 | 5 |
| SUSF0.5-36 | 0.5 | 36 | S1 | 6 | 17 | 18 | 19 | 5 |
| SUSF0.5-40 | 0.5 | 40 | S1 | 6 | 17 | 20 | 21 | 5 |
| SUSF0.5-45 | 0.5 | 45 | S1 | 6 | 17 | 22.5 | 23.5 | 5 |
| SUSF0.5-48 | 0.5 | 48 | S1 | 6 | 17 | 24 | 25 | 5 |
| SUSF0.5-50 | 0.5 | 50 | S1 | 6 | 17 | 25 | 26 | 5 |
| SUSF0.5-60 | 0.5 | 60 | S1 | 8 | 19 | 30 | 31 | 5 |
| SUSF0.5-64 | 0.5 | 64 | S1 | 8 | 19 | 32 | 33 | 5 |
| SUSF0.5-70 | 0.5 | 70 | S1 | 8 | 19 | 35 | 36 | 5 |
| SUSF0.5-80 | 0.5 | 80 | S1 | 10 | 24 | 40 | 41 | 5 |
| SUSF0.5-90 | 0.5 | 90 | S1 | 10 | 24 | 45 | 46 | 5 |
| SUSF0.5-100 | 0.5 | 100 | S1 | 10 | 24 | 50 | 51 | 5 |
| SUSF0.5-120 | 0.5 | 120 | S1 | 10 | 24 | 60 | 61 | 5 |
| 형식 | 보스길이 F | 전장 G | 육각구멍나사 | 육각구멍나사 | 육각구멍나사 |
| 형식 | 보스길이 F | 전장 G | M | J | K |
| SUSF0.5-16 | 8 | 22 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-18 | 8 | 22 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-20 | 8 | 22 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-24 | 8 | 22 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-25 | 8 | 22 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-28 | 10 | 15 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-30 | 10 | 15 | M2.5 | 3.3 | 4.4 |
| SUSF0.5-32 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-35 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-36 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-40 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-45 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-48 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-50 | 10 | 15 | M3 | 4.5 | 5.7 |
| SUSF0.5-60 | 10 | 15 | M3 | 4.5 | 6 |
| SUSF0.5-64 | 10 | 15 | M3 | 4.5 | 6 |
| SUSF0.5-70 | 10 | 15 | M3 | 4.5 | 6 |
| SUSF0.5-80 | 14 | 19 | M4 | 5.3 | 7.7 |
| SUSF0.5-90 | 14 | 19 | M4 | 5.3 | 7.7 |
| SUSF0.5-100 | 14 | 19 | M4 | 5.3 | 7.7 |
| SUSF0.5-120 | 14 | 19 | M4 | 5.3 | 7.7 |
| 형식 | 허용토르크(N·m) | 허용토르크(N·m) | 허용토르크(kgf·m) | 허용토르크(kgf·m) | 참고시작토르크 (N·m) | 표준나사체결토르크 (N·m) | 백래시 (mm) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 참고시작토르크 (N·m) | 표준나사체결토르크 (N·m) | 백래시 (mm) |
| SUSF0.5-16 | 0.4 | 0.023 | 0.04 | 0.0023 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-18 | 0.47 | 0.03 | 0.048 | 0.0031 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-20 | 0.56 | 0.038 | 0.057 | 0.0039 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-24 | 0.72 | 0.056 | 0.074 | 0.0057 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-25 | 0.76 | 0.061 | 0.078 | 0.0062 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-28 | 0.89 | 0.079 | 0.091 | 0.008 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-30 | 0.98 | 0.091 | 0.1 | 0.0093 | 0.62 | 0.36 | 0~0.10 |
| SUSF0.5-32 | 0.76 | 0.075 | 0.078 | 0.0077 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-35 | 0.86 | 0.088 | 0.088 | 0.009 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-36 | 0.89 | 0.096 | 0.091 | 0.01 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-40 | 1.02 | 0.12 | 0.1 | 0.012 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-45 | 1.18 | 0.15 | 0.12 | 0.015 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-48 | 1.28 | 0.17 | 0.13 | 0.018 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-50 | 1.34 | 0.19 | 0.14 | 0.019 | 1.79 | 0.63 | 0~0.10 |
| SUSF0.5-60 | 1.67 | 0.28 | 0.17 | 0.029 | 2.22 | 0.63 | 0~0.10 |
| SUSF0.5-64 | 1.81 | 0.32 | 0.18 | 0.033 | 2.22 | 0.63 | 0~0.10 |
| SUSF0.5-70 | 2.01 | 0.39 | 0.2 | 0.04 | 2.22 | 0.63 | 0~0.10 |
| SUSF0.5-80 | 2.34 | 0.51 | 0.24 | 0.052 | 4.5 | 1.5 | 0~0.10 |
| SUSF0.5-90 | 2.68 | 0.66 | 0.27 | 0.067 | 4.5 | 1.5 | 0~0.10 |
| SUSF0.5-100 | 3.02 | 0.82 | 0.31 | 0.084 | 4.5 | 1.5 | 0~0.10 |
| SUSF0.5-120 | 3.69 | 1.21 | 0.38 | 0.123 | 4.5 | 1.5 | 0~0.10 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (g) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (g) | 견적의뢰 및 주문 |
| SUSF0.5-16 | P | 98,120 | - | - | - | 14 | 견적의뢰 / 주문 |
| SUSF0.5-18 | P | 98,120 | - | - | - | 15 | 견적의뢰 / 주문 |
| SUSF0.5-20 | P | 94,160 | - | - | - | 17 | 견적의뢰 / 주문 |
| SUSF0.5-24 | P | 94,160 | - | - | - | 20 | 견적의뢰 / 주문 |
| SUSF0.5-25 | P | 95,260 | - | - | - | 21 | 견적의뢰 / 주문 |
| SUSF0.5-28 | P | 95,260 | - | - | - | 16 | 견적의뢰 / 주문 |
| SUSF0.5-30 | P | 95,260 | - | - | - | 17 | 견적의뢰 / 주문 |
| SUSF0.5-32 | P | 95,700 | - | - | - | 22 | 견적의뢰 / 주문 |
| SUSF0.5-35 | P | 95,700 | - | - | - | 24 | 견적의뢰 / 주문 |
| SUSF0.5-36 | P | 95,700 | - | - | - | 24 | 견적의뢰 / 주문 |
| SUSF0.5-40 | P | 100,320 | - | - | - | 27 | 견적의뢰 / 주문 |
| SUSF0.5-45 | P | 100,540 | - | - | - | 30 | 견적의뢰 / 주문 |
| SUSF0.5-48 | P | 100,760 | - | - | - | 32 | 견적의뢰 / 주문 |
| SUSF0.5-50 | P | 101,200 | - | - | - | 34 | 견적의뢰 / 주문 |
| SUSF0.5-60 | P | 102,300 | - | - | - | 44 | 견적의뢰 / 주문 |
| SUSF0.5-64 | P | 102,300 | - | - | - | 48 | 견적의뢰 / 주문 |
| SUSF0.5-70 | P | 102,300 | - | - | - | 54 | 견적의뢰 / 주문 |
| SUSF0.5-80 | P | 113,300 | - | - | - | 87 | 견적의뢰 / 주문 |
| SUSF0.5-90 | P | 121,000 | - | - | - | 100 | 견적의뢰 / 주문 |
| SUSF0.5-100 | P | 134,200 | - | - | - | 114 | 견적의뢰 / 주문 |
| SUSF0.5-120 | P | 165,000 | - | - | - | 148 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
