소결 평기어 모듈0.5
코하라치차공업(주) ( KHK )
제품설명
| ●기계 가공비 및 가공 로스(재료 비)를 가능한 한 저감시킨 기어입니다. ●소결 제품으로 JIS N8급 고정도입니다. 정밀도 유지 등에 대한 신뢰성도 높은 기어입니다. ●소결의 특성상(다공질) 윤활성이 유지되지만，본 제품은 함유처리를 하지 않았습니다. |
|
|
| 8건 중 1~8건 표시 | |

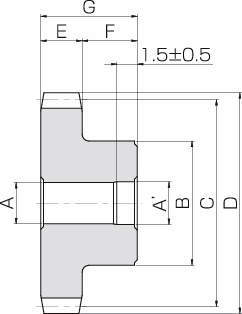

| 형식 | 모듈 m | 잇수 | 형상 | 내경 A (-0.005/-0.020) | 내경 A*±0.1 | 보스경 B | 피치원직경 C | 이끝원직경 D |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 A (-0.005/-0.020) | 내경 A*±0.1 | 보스경 B | 피치원직경 C | 이끝원직경 D |
| LS0.5-12 | 0.5 | 12 | S3 | 2 | 2.1 | 7.4 | 6 | 7 |
| LS0.5-16 | 0.5 | 16 | S3 | 2 | 2.1 | 9.4 | 8 | 9 |
| LS0.5-20 | 0.5 | 20 | S3 | 3 | 3.1 | 11.4 | 10 | 11 |
| LS0.5-30 | 0.5 | 30 | S1 | 3 | 3.1 | 9 | 15 | 16 |
| LS0.5-50 | 0.5 | 50 | S9 | 4 | 4.1 | 12 | 25 | 26 |
| LS0.5-60 | 0.5 | 60 | S9 | 4 | 4.1 | 12 | 30 | 31 |
| LS0.5-70 | 0.5 | 70 | S9 | 4 | 4.1 | 12 | 35 | 36 |
| LS0.5-80 | 0.5 | 80 | S9 | 4 | 4.1 | 12 | 40 | 41 |

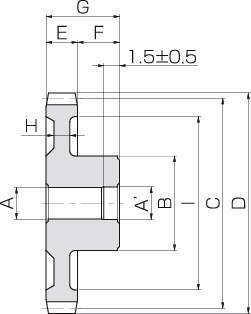

| 형식 | 치폭 E | 보스길이 F | 전장 G | 웨브두께 H | 림직경 I |
| 형식 | 치폭 E | 보스길이 F | 전장 G | 웨브두께 H | 림직경 I |
| LS0.5-12 | 4 | 3 | 7 | - | - |
| LS0.5-16 | 4 | 3 | 7 | - | - |
| LS0.5-20 | 4 | 4 | 8 | - | - |
| LS0.5-30 | 3 | 4 | 7 | - | - |
| LS0.5-50 | 3 | 5 | 8 | 1.5 | 21.5 |
| LS0.5-60 | 3 | 5 | 8 | 1.5 | 26.5 |
| LS0.5-70 | 3 | 5 | 8 | 1.5 | 31.5 |
| LS0.5-80 | 3 | 5 | 8 | 1.5 | 36.5 |
| 형식 | 허용토르크(N·m) | 허용토르크(N·m) | 허용토르크(kgf·m) | 허용토르크(kgf·m) | 백래시 (mm) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시 (mm) |
| LS0.5-12 | 0.11 | 0.0078 | 0.011 | 0.0008 | 0.06~0.16 |
| LS0.5-16 | 0.23 | 0.015 | 0.023 | 0.0015 | 0.06~0.16 |
| LS0.5-20 | 0.32 | 0.023 | 0.032 | 0.0024 | 0.06~0.16 |
| LS0.5-30 | 0.42 | 0.04 | 0.043 | 0.004 | 0.10~0.20 |
| LS0.5-50 | 0.81 | 0.11 | 0.082 | 0.012 | 0.12~0.24 |
| LS0.5-60 | 1 | 0.17 | 0.1 | 0.017 | 0.12~0.24 |
| LS0.5-70 | 1.2 | 0.23 | 0.12 | 0.024 | 0.12~0.24 |
| LS0.5-80 | 1.41 | 0.31 | 0.14 | 0.032 | 0.12~0.24 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| LS0.5-12 | P | 4,180 | - | - | - | 2 | 견적의뢰 / 주문 |
| LS0.5-16 | P | 5,280 | - | - | - | 3 | 견적의뢰 / 주문 |
| LS0.5-20 | P | 5,500 | - | - | - | 5 | 견적의뢰 / 주문 |
| LS0.5-30 | P | 5,940 | - | - | - | 5 | 견적의뢰 / 주문 |
| LS0.5-50 | P | 8,140 | - | - | - | 12 | 견적의뢰 / 주문 |
| LS0.5-60 | P | 9,460 | - | - | - | 14 | 견적의뢰 / 주문 |
| LS0.5-70 | P | 11,660 | - | - | - | 17 | 견적의뢰 / 주문 |
| LS0.5-80 | P | 18,480 | - | - | - | 21 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
