SSA평기어 모듈2.5
코하라치차공업(주) ( KHK )
제품설명

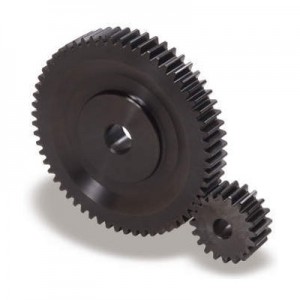

| ●SS 평기어의 보스부를 절단하여 경량화한 베타형상의 평기어입니다. |
|
|
| 19건 중 1~19건 표시 | |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 피치원직경 C | 이끝원직경 D | 치폭 E |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 피치원직경 C | 이끝원직경 D | 치폭 E |
| SSA2.5-15 | 2.5 | 15 | S5 | 12 | 37.5 | 42.5 | 25 |
| SSA2.5-18 | 2.5 | 18 | S5 | 12 | 45 | 50 | 25 |
| SSA2.5-20 | 2.5 | 20 | S5 | 15 | 50 | 55 | 25 |
| SSA2.5-24 | 2.5 | 24 | S5 | 15 | 60 | 65 | 25 |
| SSA2.5-25 | 2.5 | 25 | S5 | 15 | 62.5 | 67.5 | 25 |
| SSA2.5-28 | 2.5 | 28 | S5 | 18 | 70 | 75 | 25 |
| SSA2.5-30 | 2.5 | 30 | S5 | 18 | 75 | 80 | 25 |
| SSA2.5-32 | 2.5 | 32 | S5 | 18 | 80 | 85 | 25 |
| SSA2.5-35 | 2.5 | 35 | S5 | 18 | 87.5 | 92.5 | 25 |
| SSA2.5-36 | 2.5 | 36 | S5 | 18 | 90 | 95 | 25 |
| SSA2.5-40 | 2.5 | 40 | S5 | 22 | 100 | 105 | 25 |
| SSA2.5-45 | 2.5 | 45 | S5 | 22 | 112.5 | 117.5 | 25 |
| SSA2.5-48 | 2.5 | 48 | S5 | 22 | 120 | 125 | 25 |
| SSA2.5-50 | 2.5 | 50 | S5 | 22 | 125 | 130 | 25 |
| SSA2.5-55 | 2.5 | 55 | S5 | 22 | 137.5 | 142.5 | 25 |
| SSA2.5-56 | 2.5 | 56 | S5 | 22 | 140 | 145 | 25 |
| SSA2.5-60 | 2.5 | 60 | S5 | 22 | 150 | 155 | 25 |
| SSA2.5-70 | 2.5 | 70 | S5 | 22 | 175 | 180 | 25 |
| SSA2.5-80 | 2.5 | 80 | S5 | 22 | 200 | 205 | 25 |
| 형식 | 허용토르크(N·m) | 허용토르크(N·m) | 허용토르크(kgf·m) | 허용토르크(kgf·m) | 백래시 (mm) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시 (mm) |
| SSA2.5-15 | 57.7 | 2.96 | 5.89 | 0.3 | 0.14~0.28 |
| SSA2.5-18 | 76.7 | 4.47 | 7.82 | 0.46 | 0.14~0.28 |
| SSA2.5-20 | 89.8 | 5.66 | 9.16 | 0.58 | 0.14~0.28 |
| SSA2.5-24 | 117 | 8.47 | 11.9 | 0.86 | 0.16~0.34 |
| SSA2.5-25 | 124 | 9.26 | 12.6 | 0.94 | 0.16~0.34 |
| SSA2.5-28 | 144 | 11.7 | 14.7 | 1.2 | 0.16~0.34 |
| SSA2.5-30 | 159 | 13.6 | 16.2 | 1.39 | 0.16~0.34 |
| SSA2.5-32 | 173 | 15.6 | 17.6 | 1.59 | 0.16~0.34 |
| SSA2.5-35 | 194 | 18.8 | 19.8 | 1.92 | 0.16~0.34 |
| SSA2.5-36 | 201 | 20 | 20.5 | 2.04 | 0.16~0.34 |
| SSA2.5-40 | 230 | 24.9 | 23.5 | 2.54 | 0.16~0.34 |
| SSA2.5-45 | 267 | 31.9 | 27.2 | 3.26 | 0.18~0.40 |
| SSA2.5-48 | 289 | 36.7 | 29.5 | 3.74 | 0.18~0.40 |
| SSA2.5-50 | 304 | 40 | 31 | 4.08 | 0.18~0.40 |
| SSA2.5-55 | 341 | 49.1 | 34.8 | 5.01 | 0.18~0.40 |
| SSA2.5-56 | 349 | 51 | 35.6 | 5.2 | 0.18~0.40 |
| SSA2.5-60 | 379 | 59.1 | 38.6 | 6.03 | 0.18~0.40 |
| SSA2.5-70 | 454 | 82.1 | 45.3 | 8.37 | 0.18~0.40 |
| SSA2.5-80 | 441 | 90.9 | 45 | 9.27 | 0.18~0.40 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SSA2.5-15 | P | 20,460 | - | - | - | - | 견적의뢰 / 주문 |
| SSA2.5-18 | P | 22,660 | - | - | - | - | 견적의뢰 / 주문 |
| SSA2.5-20 | P | 25,300 | - | - | - | - | 견적의뢰 / 주문 |
| SSA2.5-24 | P | 32,120 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-25 | P | 33,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-28 | P | 38,940 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-30 | P | 42,460 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-32 | P | 45,760 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-35 | P | 51,040 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-36 | P | 53,680 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-40 | P | 61,820 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA2.5-45 | P | 72,820 | - | - | - | 2 | 견적의뢰 / 주문 |
| SSA2.5-48 | P | 82,500 | - | - | - | 2 | 견적의뢰 / 주문 |
| SSA2.5-50 | P | 90,860 | - | - | - | 2 | 견적의뢰 / 주문 |
| SSA2.5-55 | P | 102,300 | - | - | - | 3 | 견적의뢰 / 주문 |
| SSA2.5-56 | P | 103,400 | - | - | - | 3 | 견적의뢰 / 주문 |
| SSA2.5-60 | P | 113,300 | - | - | - | 3 | 견적의뢰 / 주문 |
| SSA2.5-70 | P | 151,800 | - | - | - | 4 | 견적의뢰 / 주문 |
| SSA2.5-80 | P | 189,200 | - | - | - | 5 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
