SSA평기어 모듈1
코하라치차공업(주) ( KHK )
제품설명
| ●SS 평기어의 보스부를 절단하여 경량화한 베타형상의 평기어입니다. |
|
|
| 19건 중 1~19건 표시 | |

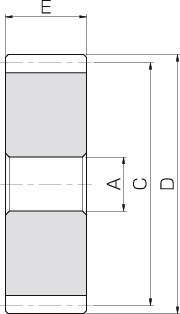

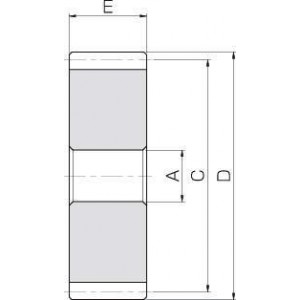

| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E |
| 형식 | 모듈 m | 잇수 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 치폭 E |
| SSA1-20 | 1 | 20 | S5 | 8 | 20 | 22 | 10 | 5.75 |
| SSA1-24 | 1 | 24 | S5 | 8 | 24 | 26 | 10 | 7.47 |
| SSA1-25 | 1 | 25 | S5 | 8 | 25 | 27 | 10 | 7.91 |
| SSA1-28 | 1 | 28 | S5 | 8 | 28 | 30 | 10 | 9.24 |
| SSA1-30 | 1 | 30 | S5 | 8 | 30 | 32 | 10 | 10.1 |
| SSA1-32 | 1 | 32 | S5 | 8 | 32 | 34 | 10 | 11.1 |
| SSA1-35 | 1 | 35 | S5 | 8 | 35 | 37 | 10 | 12.4 |
| SSA1-36 | 1 | 36 | S5 | 8 | 36 | 38 | 10 | 12.9 |
| SSA1-40 | 1 | 40 | S5 | 8 | 40 | 42 | 10 | 14.7 |
| SSA1-45 | 1 | 45 | S5 | 8 | 45 | 47 | 10 | 17.1 |
| SSA1-48 | 1 | 48 | S5 | 8 | 48 | 50 | 10 | 18.5 |
| SSA1-50 | 1 | 50 | S5 | 10 | 50 | 52 | 10 | 19.5 |
| SSA1-55 | 1 | 55 | S5 | 10 | 55 | 57 | 10 | 21.8 |
| SSA1-56 | 1 | 56 | S5 | 10 | 56 | 58 | 10 | 22.3 |
| SSA1-60 | 1 | 60 | S5 | 10 | 60 | 62 | 10 | 24.2 |
| SSA1-70 | 1 | 70 | S5 | 10 | 70 | 72 | 10 | 29.1 |
| SSA1-80 | 1 | 80 | S5 | 10 | 80 | 82 | 10 | 33.9 |
| SSA1-100 | 1 | 100 | S5 | 10 | 100 | 102 | 10 | 43.7 |
| SSA1-120 | 1 | 120 | S5 | 10 | 120 | 122 | 1 | 53.5 |

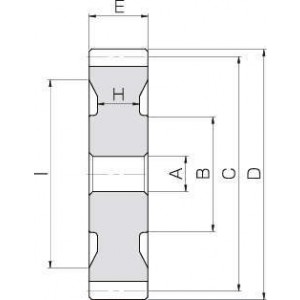

| 형식 | 웨브두께 H | 림직경 I | 허용토크(N·m) | 허용토크(N·m) | 허용토크(kgf·m) | 허용토크(kgf·m) | 백래시 (mm) |
| 형식 | 웨브두께 H | 림직경 I | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시 (mm) |
| SSA1-20 | 0.33 | 0.59 | 0.033 | 0.08~0.18 | - | - | - |
| SSA1-24 | 0.49 | 0.76 | 0.05 | 0.08~0.18 | - | - | - |
| SSA1-25 | 0.54 | 0.81 | 0.055 | 0.08~0.18 | - | - | - |
| SSA1-28 | 0.68 | 0.94 | 0.07 | 0.08~0.18 | - | - | - |
| SSA1-30 | 0.79 | 1.03 | 0.081 | 0.08~0.18 | - | - | - |
| SSA1-32 | 0.9 | 1.13 | 0.092 | 0.08~0.18 | - | - | - |
| SSA1-35 | 1.09 | 1.27 | 0.11 | 0.08~0.18 | - | - | - |
| SSA1-36 | 1.16 | 1.31 | 0.12 | 0.08~0.18 | - | - | - |
| SSA1-40 | 1.45 | 1.5 | 0.15 | 0.08~0.18 | - | - | - |
| SSA1-45 | 1.86 | 1.74 | 0.19 | 0.08~0.18 | - | - | - |
| SSA1-48 | 2.13 | 1.89 | 0.22 | 0.08~0.18 | - | - | - |
| SSA1-50 | 2.32 | 1.98 | 0.24 | 0.08~0.18 | - | - | - |
| SSA1-55 | 2.83 | 2.23 | 0.29 | 0.08~0.18 | - | - | - |
| SSA1-56 | 2.94 | 2.28 | 0.3 | 0.08~0.18 | - | - | - |
| SSA1-60 | 3.4 | 2.47 | 0.35 | 0.08~0.18 | - | - | - |
| SSA1-70 | 4.7 | 2.96 | 0.48 | 0.08~0.18 | - | - | - |
| SSA1-80 | 6.23 | 3.46 | 0.63 | 0.08~0.18 | - | - | - |
| SSA1-100 | 9.97 | 4.45 | 1.02 | 0.08~0.18 | - | - | - |
| SSA1-120 | 14.7 | 5.45 | 1.5 | 0.08~0.18 | - | - | - |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SSA1-20 | P | 8,360 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-24 | P | 9,680 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-25 | P | 9,900 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-28 | P | 10,780 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-30 | P | 11,220 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-32 | P | 11,660 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-35 | P | 12,540 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-36 | P | 12,760 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-40 | P | 14,080 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-45 | P | 15,620 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-48 | P | 16,940 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-50 | P | 17,600 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-55 | P | 19,580 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-56 | P | 20,020 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-60 | P | 21,780 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-70 | P | 26,840 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-80 | P | 32,340 | - | - | - | - | 견적의뢰 / 주문 |
| SSA1-100 | P | 44,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSA1-120 | P | 55,000 | - | - | - | 1 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
