SS 평기어

SS평기어 모듈4

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS N8급상당품 (JIS B 1702-1:1998) 구JIS 4급(JIS B 1702:1976)
치형	보통이
압력각	20°
재료	S45C
열처리	-
치면경도	194HB이하

캐드자료

카탈로그

제품설명

●모듈，잇수 등을 다양하게 갖추었으며，저렴한 가격으로 응용성이 풍부합니다.

관련이미지

상세사양


44건 중 1~44건 표시

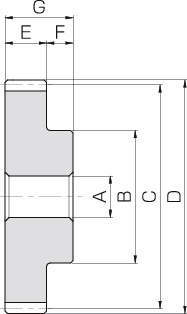

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E
SS4-12	4	12	S1	20	35	48	56	40
SS4-13	4	13	S1	20	38	52	60	40
SS4-14	4	14	S1	20	40	56	64	40
SS4-15	4	15	S1	20	45	60	68	40
SS4-16	4	16	S1	20	50	64	72	40
SS4-17	4	17	S1	20	53	68	76	40
SS4-18	4	18	S1	20	55	72	80	40
SS4-19	4	19	S1	20	60	76	84	40
SS4-20	4	20	S1	20	65	80	88	40
SS4-21	4	21	S1	20	69	84	92	40
SS4-22	4	22	S1	20	73	88	96	40
SS4-23	4	23	S1	20	77	92	100	40
SS4-24	4	24	S1	20	80	96	104	40
SS4-25	4	25	S1	20	84	100	108	40
SS4-26	4	26	S1	20	87	104	112	40
SS4-27	4	27	S1	20	90	108	116	40
SS4-28	4	28	S1	20	95	112	120	40
SS4-29	4	29	S1	20	95	116	124	40
SS4-30	4	30	S1	20	100	120	128	40
SS4-32	4	32	S1	22	100	128	136	40
SS4-34	4	34	S1	22	100	136	144	40
SS4-35	4	35	S1	22	100	140	148	40
SS4-36	4	36	S1	22	100	144	152	40
SS4-38	4	38	S1	22	100	152	160	40
SS4-40	4	40	S1	25	100	160	168	40
SS4-42	4	42	S1	25	100	168	176	40
SS4-44	4	44	S1	25	100	176	184	40
SS4-45	4	45	S1	25	100	180	188	40
SS4-46	4	46	S1	25	100	184	192	40
SS4-48	4	48	S2	25	100	192	200	40
SS4-50	4	50	S4	30	100	200	208	40
SS4-52	4	52	S2	30	100	208	216	40
SS4-54	4	54	S2	30	100	216	224	40
SS4-55	4	55	S2	30	100	220	228	40
SS4-56	4	56	S2	30	100	224	232	40
SS4-58	4	58	S2	30	110	232	240	40
SS4-60	4	60	S4	30	110	240	248	40
SS4-62	4	62	S2	30	110	248	256	40
SS4-64	4	64	S2	30	110	256	264	40
SS4-65	4	65	S2	30	110	260	268	40
SS4-66	4	66	S2	30	120	264	272	40
SS4-68	4	68	S2	30	120	272	280	40
SS4-70	4	70	S4	30	120	280	288	40
SS4-80	4	80	S4	30	120	320	328	40

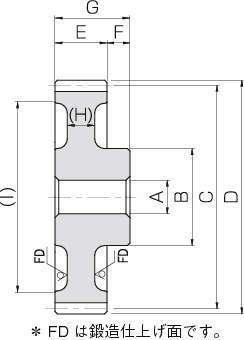

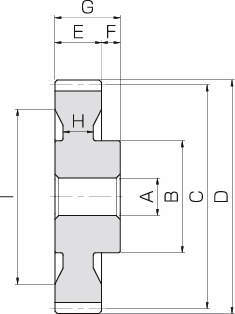

형식	보스길이 F	전장 G	웨브두께 H	림직경 I	키홈 (폭x깊이)	탭구멍	탭구멍
형식	보스길이 F	전장 G	웨브두께 H	림직경 I	키홈 (폭x깊이)	규격	J
SS4-12	20	60	-	-	-	-	-
SS4-13	20	60	-	-	-	-	-
SS4-14	20	60	-	-	-	-	-
SS4-15	20	60	-	-	-	-	-
SS4-16	20	60	-	-	-	-	-
SS4-17	20	60	-	-	-	-	-
SS4-18	20	60	-	-	-	-	-
SS4-19	20	60	-	-	-	-	-
SS4-20	20	60	-	-	-	-	-
SS4-21	20	60	-	-	-	-	-
SS4-22	20	60	-	-	-	-	-
SS4-23	20	60	-	-	-	-	-
SS4-24	20	60	-	-	-	-	-
SS4-25	20	60	-	-	-	-	-
SS4-26	20	60	-	-	-	-	-
SS4-27	20	60	-	-	-	-	-
SS4-28	20	60	-	-	-	-	-
SS4-29	20	60	-	-	-	-	-
SS4-30	20	60	-	-	-	-	-
SS4-32	16	56	-	-	-	-	-
SS4-34	16	56	-	-	-	-	-
SS4-35	16	56	-	-	-	-	-
SS4-36	16	56	-	-	-	-	-
SS4-38	16	56	-	-	-	-	-
SS4-40	16	56	-	-	-	-	-
SS4-42	16	56	-	-	-	-	-
SS4-44	16	56	-	-	-	-	-
SS4-45	16	56	-	-	-	-	-
SS4-46	16	56	-	-	-	-	-
SS4-48	16	56	26	150	-	-	-
SS4-50	16	56	12	168	-	-	-
SS4-52	16	56	26	165	-	-	-
SS4-54	16	56	26	175	-	-	-
SS4-55	16	56	26	178	-	-	-
SS4-56	16	56	26	182	-	-	-
SS4-58	16	56	26	190	-	-	-
SS4-60	16	56	12	208	-	-	-
SS4-62	16	56	20	210	-	-	-
SS4-64	16	56	16	214	-	-	-
SS4-65	16	56	16	218	-	-	-
SS4-66	16	56	16	220	-	-	-
SS4-68	16	56	16	225	-	-	-
SS4-70	16	56	12	248	-	-	-
SS4-80	16	56	12	288	-	-	-

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시 (mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시 (mm)
SS4-12	130	7.62	13.3	0.78	0.18~0.38
SS4-13	168	9.22	17.1	0.94	0.18~0.38
SS4-14	211	10.9	21.5	1.11	0.18~0.38
SS4-15	236	12.8	24.1	1.3	0.18~0.38
SS4-16	262	14.7	26.7	1.5	0.18~0.38
SS4-17	288	16.9	29.4	1.72	0.18~0.38
SS4-18	314	19.2	32	1.96	0.18~0.38
SS4-19	341	21.7	34.8	2.21	0.18~0.38
SS4-20	368	24.3	37.5	2.48	0.18~0.38
SS4-21	395	27.1	40.3	2.76	0.20~0.44
SS4-22	423	30.1	43.1	3.06	0.20~0.44
SS4-23	450	33.2	45.9	3.38	0.20~0.44
SS4-24	478	36.4	48.8	3.72	0.20~0.44
SS4-25	506	39.9	51.6	4.07	0.20~0.44
SS4-26	534	43.3	54.5	4.42	0.20~0.44
SS4-27	563	46.9	57.4	4.78	0.20~0.44
SS4-28	591	50.6	60.3	5.16	0.20~0.44
SS4-29	620	54.5	63.2	5.56	0.20~0.44
SS4-30	649	58.7	66.2	5.98	0.20~0.44
SS4-32	707	67.4	72.1	6.87	0.20~0.44
SS4-34	766	76.7	78.1	7.82	0.20~0.44
SS4-35	795	81.6	81.1	8.32	0.20~0.44
SS4-36	825	86.7	84.1	8.84	0.20~0.44
SS4-38	884	97.3	90.1	9.92	0.20~0.44
SS4-40	943	109	96.2	11.1	0.20~0.44
SS4-42	1000	120	102	12.3	0.24~0.52
SS4-44	1060	133	108	13.6	0.24~0.52
SS4-45	1090	139	112	14.2	0.24~0.52
SS4-46	1120	146	115	14.9	0.24~0.52
SS4-48	987	133	101	13.6	0.24~0.52
SS4-50	1040	146	106	14.8	0.24~0.52
SS4-52	1090	158	111	16.1	0.24~0.52
SS4-54	1140	172	116	17.5	0.24~0.52
SS4-55	1160	179	119	18.2	0.24~0.52
SS4-56	1190	186	121	18.9	0.24~0.52
SS4-58	1240	200	127	20.4	0.24~0.52
SS4-60	1290	215	132	22	0.24~0.52
SS4-62	1340	231	137	23.6	0.24~0.52
SS4-64	1390	248	142	25.2	0.24~0.52
SS4-65	1420	256	145	26.1	0.24~0.52
SS4-66	1450	265	148	27	0.24~0.52
SS4-68	1500	282	153	28.8	0.24~0.52
SS4-70	1550	300	158	30.6	0.24~0.52
SS4-80	1810	400	184	40.8	0.24~0.52

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SS4-12	P	42,020	-	-	-	1	견적의뢰 / 주문
SS4-13	P	46,200	-	-	-	1	견적의뢰 / 주문
SS4-14	P	50,600	-	-	-	1	견적의뢰 / 주문
SS4-15	P	52,360	-	-	-	1	견적의뢰 / 주문
SS4-16	P	57,860	-	-	-	1	견적의뢰 / 주문
SS4-17	P	63,580	-	-	-	1	견적의뢰 / 주문
SS4-18	P	69,740	-	-	-	2	견적의뢰 / 주문
SS4-19	P	75,020	-	-	-	2	견적의뢰 / 주문
SS4-20	P	81,620	-	-	-	2	견적의뢰 / 주문
SS4-21	P	86,240	-	-	-	2	견적의뢰 / 주문
SS4-22	P	92,400	-	-	-	2	견적의뢰 / 주문
SS4-23	P	106,040	-	-	-	3	견적의뢰 / 주문
SS4-24	P	106,480	-	-	-	3	견적의뢰 / 주문
SS4-25	P	121,000	-	-	-	3	견적의뢰 / 주문
SS4-26	P	123,200	-	-	-	3	견적의뢰 / 주문
SS4-27	P	125,400	-	-	-	4	견적의뢰 / 주문
SS4-28	P	138,600	-	-	-	4	견적의뢰 / 주문
SS4-29	P	144,100	-	-	-	4	견적의뢰 / 주문
SS4-30	P	152,900	-	-	-	5	견적의뢰 / 주문
SS4-32	P	155,100	-	-	-	5	견적의뢰 / 주문
SS4-34	P	166,100	-	-	-	5	견적의뢰 / 주문
SS4-35	P	187,000	-	-	-	6	견적의뢰 / 주문
SS4-36	P	188,100	-	-	-	6	견적의뢰 / 주문
SS4-38	P	212,300	-	-	-	7	견적의뢰 / 주문
SS4-40	P	233,200	-	-	-	7	견적의뢰 / 주문
SS4-42	P	236,500	-	-	-	8	견적의뢰 / 주문
SS4-44	P	260,700	-	-	-	8	견적의뢰 / 주문
SS4-45	P	288,200	-	-	-	9	견적의뢰 / 주문
SS4-46	P	291,500	-	-	-	9	견적의뢰 / 주문
SS4-48	P	327,800	-	-	-	9	견적의뢰 / 주문
SS4-50	P	335,500	-	-	-	8	견적의뢰 / 주문
SS4-52	P	360,800	-	-	-	10	견적의뢰 / 주문
SS4-54	P	391,600	-	-	-	11	견적의뢰 / 주문
SS4-55	P	425,700	-	-	-	11	견적의뢰 / 주문
SS4-56	P	429,000	-	-	-	12	견적의뢰 / 주문
SS4-58	P	464,200	-	-	-	13	견적의뢰 / 주문
SS4-60	P	484,000	-	-	-	11	견적의뢰 / 주문
SS4-62	P	515,900	-	-	-	13	견적의뢰 / 주문
SS4-64	P	556,600	-	-	-	13	견적의뢰 / 주문
SS4-65	P	598,400	-	-	-	14	견적의뢰 / 주문
SS4-66	P	599,500	-	-	-	15	견적의뢰 / 주문
SS4-68	P	646,800	-	-	-	16	견적의뢰 / 주문
SS4-70	P	662,200	-	-	-	14	견적의뢰 / 주문
SS4-80	P	805,200	-	-	-	16	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
