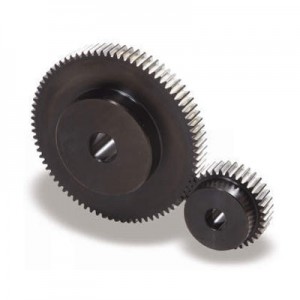

SSG 연마평기어

SSG 연마 평기어 모듈1.5

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS N5급 (JIS B 1702-1:1998) 구JIS 1급 (JIS B 1702:1976)
치형	보통이
압력각	20°
재료	S45C
열처리	치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●치면열처리한 제품이지만 추가공이 가능합니다.

관련이미지

상세사양


37건 중 1~37건 표시

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E	보스길이 F	전장 G
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E	보스길이 F	전장 G
SSG1.5-14	1.5	14	S1	10	17	21	24	15	14	29
SSG1.5-15	1.5	15	S1	10	18	22.5	25.5	15	14	29
SSG1.5-16	1.5	16	S1	10	20	24	27	15	14	29
SSG1.5-17	1.5	17	S1	10	21	25.5	28.5	15	14	29
SSG1.5-18	1.5	18	S1	10	22	27	30	15	14	29
SSG1.5-19	1.5	19	S1	10	23	28.5	31.5	15	14	29
SSG1.5-20	1.5	20	S1	10	24	30	33	15	14	29
SSG1.5-21	1.5	21	S1	10	25	31.5	34.5	15	14	29
SSG1.5-22	1.5	22	S1	12	26	33	36	15	14	29
SSG1.5-23	1.5	23	S1	12	27	34.5	37.5	15	14	29
SSG1.5-24	1.5	24	S1	12	28	36	39	15	14	29
SSG1.5-25	1.5	25	S1	12	30	37.5	40.5	15	14	29
SSG1.5-26	1.5	26	S1	12	32	39	42	15	14	29
SSG1.5-27	1.5	27	S1	15	34	40.5	43.5	15	14	29
SSG1.5-28	1.5	28	S1	15	36	42	45	15	14	29
SSG1.5-29	1.5	29	S1	15	37	43.5	46.5	15	14	29
SSG1.5-30	1.5	30	S1	15	38	45	48	15	14	29
SSG1.5-32	1.5	32	S1	15	40	48	51	15	14	29
SSG1.5-34	1.5	34	S1	15	42	51	54	15	14	29
SSG1.5-35	1.5	35	S1	15	42	52.5	55.5	15	14	29
SSG1.5-36	1.5	36	S1	15	45	54	57	15	14	29
SSG1.5-38	1.5	38	S1	15	45	57	60	15	14	29
SSG1.5-40	1.5	40	S1	15	50	60	63	15	14	29
SSG1.5-42	1.5	42	S1	15	50	63	66	15	14	29
SSG1.5-44	1.5	44	S1	15	50	66	69	15	14	29
SSG1.5-45	1.5	45	S1	18	50	67.5	70.5	15	14	29
SSG1.5-48	1.5	48	S1	18	50	72	75	15	14	29
SSG1.5-50	1.5	50	S1	18	60	75	78	15	14	29
SSG1.5-55	1.5	55	S1	18	60	82.5	85.5	15	14	29
SSG1.5-56	1.5	56	S1	18	60	84	87	15	14	29
SSG1.5-60	1.5	60	S1	20	60	90	93	15	14	29
SSG1.5-64	1.5	64	S1	20	60	96	99	15	14	29
SSG1.5-70	1.5	70	S1	20	60	105	108	15	14	29
SSG1.5-75	1.5	75	S1	20	60	112.5	115.5	15	14	29
SSG1.5-80	1.5	80	S1	20	70	120	123	15	14	29
SSG1.5-90	1.5	90	S1	20	70	135	138	15	14	29
SSG1.5-100	1.5	100	S1	20	70	150	153	15	14	29

형식	탭구멍	탭구멍	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시 (mm)
형식	규격	J	굽힘강도	치면강도	굽힘강도	치면강도	백래시 (mm)
SSG1.5-14	-	-	11.1	3.73	1.13	0.38	0.08~0.16
SSG1.5-15	-	-	12.5	4.35	1.27	0.44	0.08~0.16
SSG1.5-16	-	-	13.8	5.02	1.41	0.51	0.08~0.16
SSG1.5-17	-	-	15.2	5.74	1.55	0.58	0.08~0.16
SSG1.5-18	-	-	16.6	6.51	1.69	0.66	0.08~0.16
SSG1.5-19	-	-	18	7.33	1.83	0.75	0.08~0.16
SSG1.5-20	-	-	19.4	8.2	1.98	0.84	0.08~0.16
SSG1.5-21	-	-	20.8	9.12	2.12	0.93	0.08~0.16
SSG1.5-22	-	-	18.6	8.41	1.89	0.86	0.08~0.16
SSG1.5-23	-	-	19.8	9.27	2.02	0.95	0.08~0.16
SSG1.5-24	-	-	21	10.2	2.14	1.04	0.08~0.16
SSG1.5-25	-	-	22.2	11.1	2.27	1.13	0.08~0.16
SSG1.5-26	-	-	23.5	12.1	2.39	1.23	0.08~0.16
SSG1.5-27	-	-	24.7	13.1	2.52	1.33	0.08~0.16
SSG1.5-28	-	-	26	14.1	2.65	1.44	0.08~0.16
SSG1.5-29	-	-	27.3	15.2	2.78	1.55	0.08~0.16
SSG1.5-30	-	-	28.5	16.3	2.91	1.66	0.08~0.16
SSG1.5-32	-	-	31.1	18.6	3.17	1.9	0.08~0.16
SSG1.5-34	-	-	33.6	21.1	3.43	2.15	0.10~0.18
SSG1.5-35	-	-	34.9	22.4	3.56	2.29	0.10~0.18
SSG1.5-36	-	-	36.2	23.8	3.7	2.43	0.10~0.18
SSG1.5-38	-	-	38.8	26.6	3.96	2.71	0.10~0.18
SSG1.5-40	-	-	41.5	29.6	4.23	3.02	0.10~0.18
SSG1.5-42	-	-	44.1	32.8	4.5	3.35	0.10~0.18
SSG1.5-44	-	-	46.7	36.2	4.77	3.69	0.10~0.18
SSG1.5-45	-	-	48.1	37.9	4.9	3.86	0.10~0.18
SSG1.5-48	-	-	52	43.4	5.31	4.42	0.10~0.18
SSG1.5-50	-	-	54.7	47.2	5.58	4.82	0.10~0.18
SSG1.5-55	-	-	61.4	57.7	6.26	5.88	0.10~0.18
SSG1.5-56	-	-	62.8	59.9	6.4	6.11	0.10~0.18
SSG1.5-60	-	-	68.1	69.2	6.95	7.06	0.10~0.18
SSG1.5-64	-	-	67.9	73.2	6.92	7.46	0.10~0.18
SSG1.5-70	-	-	75.4	88.4	7.69	9.01	0.12~0.20
SSG1.5-75	-	-	81.7	102	8.33	10.4	0.12~0.20
SSG1.5-80	-	-	88	117	8.97	12	0.12~0.20
SSG1.5-90	-	-	101	150	10.3	15.3	0.12~0.20
SSG1.5-100	-	-	113	187	11.6	19.1	0.12~0.20

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
SSG1.5-14	P	59,400	-	-	-	-	견적의뢰 / 주문
SSG1.5-15	P	60,280	-	-	-	-	견적의뢰 / 주문
SSG1.5-16	P	63,360	-	-	-	-	견적의뢰 / 주문
SSG1.5-17	P	64,900	-	-	-	-	견적의뢰 / 주문
SSG1.5-18	P	66,440	-	-	-	-	견적의뢰 / 주문
SSG1.5-19	P	70,620	-	-	-	-	견적의뢰 / 주문
SSG1.5-20	P	74,140	-	-	-	-	견적의뢰 / 주문
SSG1.5-21	P	76,120	-	-	-	-	견적의뢰 / 주문
SSG1.5-22	P	77,440	-	-	-	-	견적의뢰 / 주문
SSG1.5-23	P	80,080	-	-	-	-	견적의뢰 / 주문
SSG1.5-24	P	82,720	-	-	-	-	견적의뢰 / 주문
SSG1.5-25	P	87,560	-	-	-	-	견적의뢰 / 주문
SSG1.5-26	P	88,440	-	-	-	-	견적의뢰 / 주문
SSG1.5-27	P	90,200	-	-	-	-	견적의뢰 / 주문
SSG1.5-28	P	90,860	-	-	-	-	견적의뢰 / 주문
SSG1.5-29	P	91,520	-	-	-	-	견적의뢰 / 주문
SSG1.5-30	P	92,620	-	-	-	-	견적의뢰 / 주문
SSG1.5-32	P	98,780	-	-	-	-	견적의뢰 / 주문
SSG1.5-34	P	103,620	-	-	-	-	견적의뢰 / 주문
SSG1.5-35	P	104,500	-	-	-	-	견적의뢰 / 주문
SSG1.5-36	P	105,600	-	-	-	-	견적의뢰 / 주문
SSG1.5-38	P	108,240	-	-	-	-	견적의뢰 / 주문
SSG1.5-40	P	112,200	-	-	-	1	견적의뢰 / 주문
SSG1.5-42	P	118,800	-	-	-	1	견적의뢰 / 주문
SSG1.5-44	P	124,300	-	-	-	1	견적의뢰 / 주문
SSG1.5-45	P	126,500	-	-	-	1	견적의뢰 / 주문
SSG1.5-48	P	135,300	-	-	-	1	견적의뢰 / 주문
SSG1.5-50	P	138,600	-	-	-	1	견적의뢰 / 주문
SSG1.5-55	P	152,900	-	-	-	1	견적의뢰 / 주문
SSG1.5-56	P	155,100	-	-	-	1	견적의뢰 / 주문
SSG1.5-60	P	168,300	-	-	-	1	견적의뢰 / 주문
SSG1.5-64	P	184,800	-	-	-	1	견적의뢰 / 주문
SSG1.5-70	P	198,000	-	-	-	1	견적의뢰 / 주문
SSG1.5-75	P	215,600	-	-	-	1	견적의뢰 / 주문
SSG1.5-80	P	232,100	-	-	-	2	견적의뢰 / 주문
SSG1.5-90	P	268,400	-	-	-	2	견적의뢰 / 주문
SSG1.5-100	P	319,000	-	-	-	2	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
