MSGA·MSGB 연마평기어

MSGA·MSGB 치면연마평기어 모듈1

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS N5급 (JIS B 1702-1:1998) 구JIS 1급 (JIS B 1702:1976)
치형	보통이
압력각	20°
재료	SCM415
열처리	전면침탄열처리
치면경도	55~60HRC

캐드자료

카탈로그

제품설명

●강도，내마모성이 우수하며，보다 컴팩트한 설계가 가능합니다.
●전면침탄열처리 한 고정밀완제품이라 추가공은 할 수 없습니다.

관련이미지

상세사양


31건 중 1~31건 표시

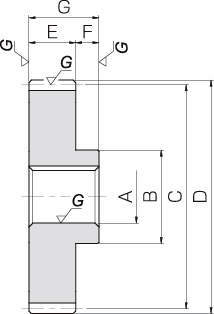

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E	보스길이 F	전장 G
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	치폭 E	보스길이 F	전장 G
MSGA1-18	1	18	S1	8	15	18	20	10	5	15
MSGA1-20	1	20	S1	8	17	20	22	10	5	15
MSGB1-20	1	20	S1	10	17	20	22	10	5	15
MSGA1-24	1	24	S1	10	20	24	26	10	5	15
MSGB1-24	1	24	S1	12	20	24	26	10	5	15
MSGA1-25	1	25	S1	10	20	25	27	10	5	15
MSGB1-25	1	25	S1	12	20	25	27	10	5	15
MSGA1-30	1	30	S1	10	25	30	32	10	5	15
MSGB1-30	1	30	S1	12	25	30	32	10	5	15
MSGA1-35	1	35	S1	10	25	35	37	10	5	15
MSGB1-35	1	35	S1	15	25	35	37	10	5	15
MSGA1-36	1	36	S1	12	25	36	38	10	5	15
MSGB1-36	1	36	S1	15	25	36	38	10	5	15
MSGA1-40	1	40	S1	12	30	40	42	10	5	15
MSGB1-40	1	40	S1	15	30	40	42	10	5	15
MSGA1-45	1	45	S1	12	30	45	47	10	5	15
MSGB1-45	1	45	S1	15	30	45	47	10	5	15
MSGA1-48	1	48	S1	12	30	48	50	10	5	15
MSGB1-48	1	48	S1	15	30	48	50	10	5	15
MSGA1-50	1	50	S1	12	35	50	52	10	5	15
MSGB1-50	1	50	S1	15	35	50	52	10	5	15
MSGA1-55	1	55	S1	15	40	55	57	10	10	20
MSGB1-55	1	55	S1	20	40	55	57	10	10	20
MSGA1-60	1	60	S1	15	40	60	62	10	10	20
MSGB1-60	1	60	S1	20	40	60	62	10	10	20
MSGA1-70	1	70	S1	20	45	70	72	10	10	20
MSGB1-70	1	70	S1	25	45	70	72	10	10	20
MSGA1-80	1	80	S1	20	45	80	82	10	10	20
MSGB1-80	1	80	S1	25	45	80	82	10	10	20
MSGA1-100	1	100	S1	20	45	100	102	10	10	20
MSGB1-100	1	100	S1	25	45	100	102	10	10	20

형식	웨브두께 H	림직경 I	키홈(폭x깊이)	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시 (mm)
형식	웨브두께 H	림직경 I	키홈(폭x깊이)	굽힘강도	치면강도	굽힘강도	치면강도	백래시 (mm)
MSGA1-18	-	-	3×1.4	12.1	6.37	1.24	0.65	0.08~0.16
MSGA1-20	-	-	3×1.4	14.2	8.04	1.45	0.82	0.08~0.16
MSGB1-20	-	-	4×1.8	14.2	8.04	1.45	0.82	0.08~0.16
MSGA1-24	-	-	4×1.8	18.5	12	1.88	1.22	0.08~0.16
MSGB1-24	-	-	4×1.8	18.5	12	1.88	1.22	0.08~0.16
MSGA1-25	-	-	4×1.8	19.6	13.1	2	1.33	0.08~0.16
MSGB1-25	-	-	4×1.8	19.6	13.1	2	1.33	0.08~0.16
MSGA1-30	-	-	4×1.8	25.1	19	2.56	1.94	0.08~0.16
MSGB1-30	-	-	4×1.8	25.1	19	2.56	1.94	0.08~0.16
MSGA1-35	-	-	4×1.8	30.7	26.2	3.13	2.67	0.08~0.16
MSGB1-35	-	-	5×2.3	30.7	26.2	3.13	2.67	0.08~0.16
MSGA1-36	-	-	4×1.8	31.9	27.8	3.25	2.84	0.08~0.16
MSGB1-36	-	-	5×2.3	31.9	27.8	3.25	2.84	0.08~0.16
MSGA1-40	-	-	4×1.8	36.5	34.6	3.72	3.53	0.08~0.16
MSGB1-40	-	-	5×2.3	36.5	34.6	3.72	3.53	0.08~0.16
MSGA1-45	-	-	4×1.8	42.3	44.3	4.31	4.51	0.08~0.16
MSGB1-45	-	-	5×2.3	42.3	44.3	4.31	4.51	0.08~0.16
MSGA1-48	-	-	4×1.8	45.8	50.6	4.67	5.16	0.08~0.16
MSGB1-48	-	-	5×2.3	45.8	50.6	4.67	5.16	0.08~0.16
MSGA1-50	-	-	4×1.8	48.1	55.1	4.91	5.62	0.08~0.16
MSGB1-50	-	-	5×2.3	48.1	55.1	4.91	5.62	0.08~0.16
MSGA1-55	-	-	5×2.3	54	67.3	5.51	6.86	0.10~0.18
MSGB1-55	-	-	6×2.8	54	67.3	5.51	6.86	0.10~0.18
MSGA1-60	-	-	5×2.3	59.9	80.6	6.11	8.22	0.10~0.18
MSGB1-60	-	-	6×2.8	59.9	80.6	6.11	8.22	0.10~0.18
MSGA1-70	-	-	6×2.8	71.9	111	7.33	11.4	0.10~0.18
MSGB1-70	-	-	8×3.3	71.9	111	7.33	11.4	0.10~0.18
MSGA1-80	-	-	6×2.8	83.9	147	8.55	15	0.10~0.18
MSGB1-80	-	-	8×3.3	83.9	147	8.55	15	0.10~0.18
MSGA1-100	-	-	6×2.8	103	224	10.5	22.8	0.10~0.18
MSGB1-100	-	-	8×3.3	103	224	10.5	22.8	0.10~0.18

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
MSGA1-18	P	104,940	22,046	-	-	-	견적의뢰 / 주문
MSGA1-20	P	111,100	22,047	-	-	-	견적의뢰 / 주문
MSGB1-20	P	111,100	22,048	-	-	-	견적의뢰 / 주문
MSGA1-24	P	125,400	22,049	-	-	-	견적의뢰 / 주문
MSGB1-24	P	125,400	22,050	-	-	-	견적의뢰 / 주문
MSGA1-25	P	128,700	22,051	-	-	-	견적의뢰 / 주문
MSGB1-25	P	128,700	22,052	-	-	-	견적의뢰 / 주문
MSGA1-30	P	145,200	22,053	-	-	-	견적의뢰 / 주문
MSGB1-30	P	145,200	22,054	-	-	-	견적의뢰 / 주문
MSGA1-35	P	167,200	22,055	-	-	-	견적의뢰 / 주문
MSGB1-35	P	167,200	22,056	-	-	-	견적의뢰 / 주문
MSGA1-36	P	170,500	22,057	-	-	-	견적의뢰 / 주문
MSGB1-36	P	170,500	22,058	-	-	-	견적의뢰 / 주문
MSGA1-40	P	174,900	22,059	-	-	-	견적의뢰 / 주문
MSGB1-40	P	174,900	22,060	-	-	-	견적의뢰 / 주문
MSGA1-45	P	189,200	22,061	-	-	-	견적의뢰 / 주문
MSGB1-45	P	189,200	22,062	-	-	-	견적의뢰 / 주문
MSGA1-48	P	198,000	22,063	-	-	-	견적의뢰 / 주문
MSGB1-48	P	198,000	22,064	-	-	-	견적의뢰 / 주문
MSGA1-50	P	205,700	22,065	-	-	-	견적의뢰 / 주문
MSGB1-50	P	205,700	22,066	-	-	-	견적의뢰 / 주문
MSGA1-55	P	217,800	22,067	-	-	-	견적의뢰 / 주문
MSGB1-55	P	217,800	22,068	-	-	-	견적의뢰 / 주문
MSGA1-60	P	228,800	22,069	-	-	-	견적의뢰 / 주문
MSGB1-60	P	228,800	22,070	-	-	-	견적의뢰 / 주문
MSGA1-70	P	265,100	22,071	-	-	-	견적의뢰 / 주문
MSGB1-70	P	265,100	22,072	-	-	-	견적의뢰 / 주문
MSGA1-80	P	297,000	22,073	-	-	-	견적의뢰 / 주문
MSGB1-80	P	297,000	22,074	-	-	-	견적의뢰 / 주문
MSGA1-100	P	364,100	22,075	-	-	1	견적의뢰 / 주문
MSGB1-100	P	364,100	22,076	-	-	1	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
