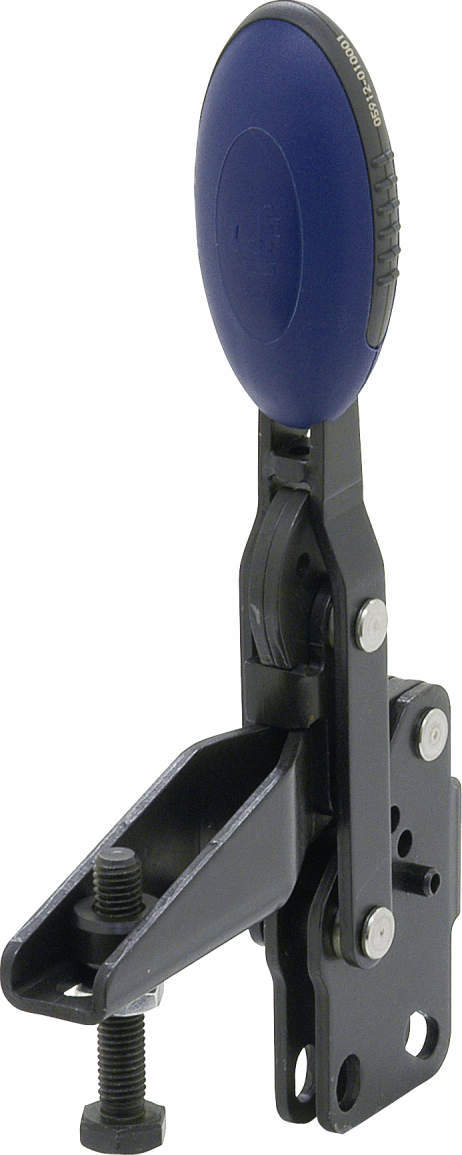

TCDVSL·TCDVS 세이프티록부착토글클램프, 토글클램프
(주)이마오코포레이션 ( IMAO CORPORATION )
|
|
| 9건 중 1~9건 표시 | |
| 형식 | 세이프티록 | 암가동범위 | 암가동범위 | 암가동범위 |
| 형식 | 세이프티록 | 핀위치1 | 핀위치2 | 핀사용없음 |
| TCDVSL06160 | 세이프티록포함 | 83° | 56° | 156° |
| TCDVSL08190 | 세이프티록포함 | 93° | 13° | 157° |
| TCDVSL10250 | 세이프티록포함 | 97° | 6° | 175° |
| TCDVSL12280 | 세이프티록포함 | 88° | 11° | 163° |
| TCDVS05100 | 세이프티록없음 | 100° | - | 131° |
| TCDVS06160 | 세이프티록없음 | 83° | 56° | 156° |
| TCDVS08190 | 세이프티록없음 | 93° | 13° | 157° |
| TCDVS10250 | 세이프티록없음 | 97° | 6° | 175° |
| TCDVS12280 | 세이프티록없음 | 88° | 11° | 163° |
| 형식 | 레버가동범위 | 레버가동범위 | 레버가동범위 | 레버 하중 (N) | 뒷면에서의허용하중 | 뒷면에서의허용하중 | 클램프력 | 클램프력 |
| 형식 | 핀위치1 | 핀위치2 | 핀사용없음 | 레버 하중 (N) | F1 (N) | F2 (N) | F3 (N) | F4 (N) |
| TCDVSL06160 | 56° | 46° | 84° | 160 | 1350 | 1650 | 920 | 1050 |
| TCDVSL08190 | 61° | 16° | 86° | 190 | 2000 | 2800 | 940 | 1350 |
| TCDVSL10250 | 59° | 26° | 91° | 250 | 2500 | 4500 | 1500 | 2800 |
| TCDVSL12280 | 60° | 24° | 91° | 280 | 3000 | 5500 | 1400 | 2800 |
| TCDVS05100 | 64° | - | 77° | 100 | 750 | 1050 | 620 | 750 |
| TCDVS06160 | 56° | 46° | 84° | 160 | 1350 | 1650 | 920 | 1050 |
| TCDVS08190 | 61° | 16° | 86° | 190 | 2000 | 2800 | 940 | 1350 |
| TCDVS10250 | 59° | 26° | 91° | 250 | 2500 | 4500 | 1500 | 2800 |
| TCDVS12280 | 60° | 24° | 91° | 280 | 3000 | 5500 | 1400 | 2800 |

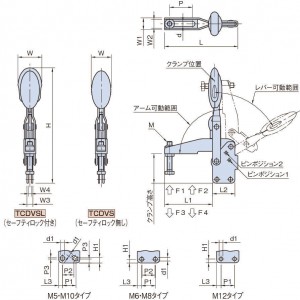

| 형식 | M | 클램프 높이 | H | H1 | L | L1 | L2 | L3 | d | d1 |
| 형식 | M | 클램프 높이 | H | H1 | L | L1 | L2 | L3 | d | d1 |
| TCDVSL06160 | M6x1-35L | 37.6 | 175.7 | 5.5 | 86.5 | 53 | 29 | 7 | 6.1 | 5.5 |
| TCDVSL08190 | M8x1.25-45L | 49 | 207.6 | 6.5 | 107 | 62 | 39 | 9 | 8.2 | 6.8 |
| TCDVSL10250 | M10x1.5-55L | 62.3 | 254 | 13 | 153 | 95 | 50 | 8 | 10.2 | 9 |
| TCDVSL12280 | M12x1.75-70L | 69.8 | 271.9 | 9 | 173.5 | 113.5 | 53 | 10.5 | 12.1 | 8.8 |
| TCDVS05100 | M5x0.8-25L | 30.8 | 120.3 | 5.5 | 63.5 | 35 | 25 | 4.5 | 5.1 | 4.5 |
| TCDVS06160 | M6x1-35L | 37.6 | 169.1 | 5.5 | 86.5 | 53 | 29 | 7 | 6.1 | 5.5 |
| TCDVS08190 | M8x1.25-45L | 49 | 200.1 | 6.5 | 107 | 62 | 39 | 9 | 8.2 | 6.8 |
| TCDVS10250 | M10x1.5-55L | 62.3 | 247.4 | 13 | 153 | 95 | 50 | 8 | 10.2 | 9 |
| TCDVS12280 | M12x1.75-70L | 69.8 | 265.5 | 9 | 173.5 | 113.5 | 53 | 10.5 | 12.1 | 8.8 |
| 형식 | P | P1 | P2 | P3 | W | W1 | W2 | W3 | W4 |
| 형식 | P | P1 | P2 | P3 | W | W1 | W2 | W3 | W4 |
| TCDVSL06160 | 19 | 14 | 12 | - | 53.4 | 17.5 | 12.4 | 10.2 | 5.2 |
| TCDVSL08190 | 27 | 21 | 19 | - | 51.1 | 20.6 | 15.5 | 10.2 | 5.2 |
| TCDVSL10250 | 48 | 32 | 27 | 3.5 | 56.5 | 25.5 | 18.4 | 14.1 | 7.1 |
| TCDVSL12280 | 54 | 32 | - | - | 56.5 | 28 | 20.9 | 14.1 | 7.1 |
| TCDVS05100 | 15 | 16 | 14 | 1 | 22.5 | 13.2 | 9.1 | 8.1 | 4.1 |
| TCDVS06160 | 19 | 14 | 12 | - | 43.5 | 17.5 | 12.4 | 10.2 | 5.2 |
| TCDVS08190 | 27 | 21 | 19 | - | 41.5 | 20.6 | 15.5 | 10.2 | 5.2 |
| TCDVS10250 | 48 | 32 | 27 | 3.5 | 47 | 25.5 | 18.4 | 14.1 | 7.1 |
| TCDVS12280 | 54 | 32 | - | - | 47 | 28 | 20.9 | 14.1 | 7.1 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (g) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (g) | 견적의뢰 및 주문 |
| TCDVSL06160 | P | 171,600 | - | - | - | 330 | 견적의뢰 / 주문 |
| TCDVSL08190 | P | 187,000 | - | - | - | 435 | 견적의뢰 / 주문 |
| TCDVSL10250 | P | 255,200 | - | - | - | 869 | 견적의뢰 / 주문 |
| TCDVSL12280 | P | 264,000 | - | - | - | 1,046 | 견적의뢰 / 주문 |
| TCDVS05100 | P | 55,000 | - | - | - | 104 | 견적의뢰 / 주문 |
| TCDVS06160 | P | 99,000 | - | - | - | 309 | 견적의뢰 / 주문 |
| TCDVS08190 | P | 110,000 | - | - | - | 411 | 견적의뢰 / 주문 |
| TCDVS10250 | P | 173,800 | - | - | - | 834 | 견적의뢰 / 주문 |
| TCDVS12280 | P | 180,400 | - | - | - | 1,020 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
