토글클램프

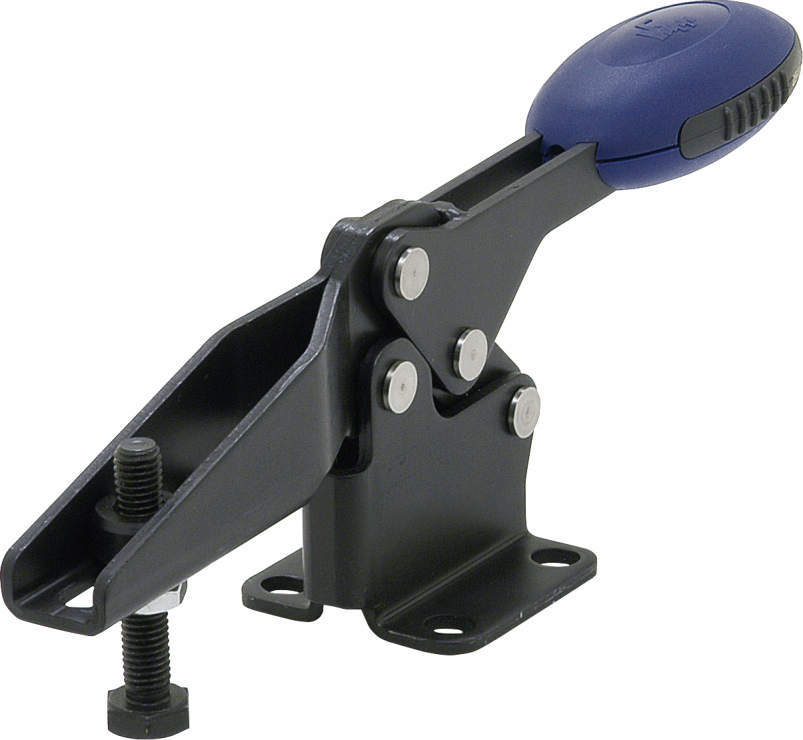

TCDHFL·TCDHF 세이프티록부착토글클램프, 토글클램프

(주)이마오코포레이션 ( IMAO CORPORATION )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


20건 중 1~20건 표시

형식	세이프티록	암 가동범위	레버 가동범위	레버 하중 (N)	뒷면에서의허용하중	뒷면에서의허용하중	클램프력	클램프력	M
형식	세이프티록	암 가동범위	레버 가동범위	레버 하중 (N)	F1 (N)	F2 (N)	F3 (N)	F4 (N)	M
TCDHFL06160	세이프티록포함	87°	68°	160	1350	1900	720	1200	M6x1-35L
TCDHFL06160	세이프티록포함	87°	68°	160	1350	1900	720	1200	M6x1-35L
TCDHFL08200	세이프티록포함	88°	68°	200	2000	2800	830	1400	M8x1.25-45L
TCDHFL08200	세이프티록포함	88°	68°	200	2000	2800	830	1400	M8x1.25-45L
TCDHFL10250	세이프티록포함	90°	71°	250	2200	4500	1200	2800	M10x1.5-55L
TCDHFL10250	세이프티록포함	90°	71°	250	2200	4500	1200	2800	M10x1.5-55L
TCDHFL12280	세이프티록포함	88°	68°	280	2400	5500	1000	2800	M12x1.75-70L
TCDHFL12280	세이프티록포함	88°	68°	280	2400	5500	1000	2800	M12x1.75-70L
TCDHF04080	세이프티록없음	86°	69°	80	400	500	250	300	M4x0.7-16L
TCDHF04080	세이프티록없음	86°	69°	80	400	500	250	300	M4x0.7-16L
TCDHF05100	세이프티록없음	86°	66°	100	650	900	550	620	M5x0.8-25L
TCDHF05100	세이프티록없음	86°	66°	100	650	900	550	620	M5x0.8-25L
TCDHF06160	세이프티록없음	87°	68°	160	1350	1900	720	1200	M6x1-35L
TCDHF06160	세이프티록없음	87°	68°	160	1350	1900	720	1200	M6x1-35L
TCDHF08200	세이프티록없음	88°	68°	200	2000	2800	830	1400	M8x1.25-45L
TCDHF08200	세이프티록없음	88°	68°	200	2000	2800	830	1400	M8x1.25-45L
TCDHF10250	세이프티록없음	90°	71°	250	2200	4500	1200	2800	M10x1.5-55L
TCDHF10250	세이프티록없음	90°	71°	250	2200	4500	1200	2800	M10x1.5-55L
TCDHF12280	세이프티록없음	88°	68°	280	2400	5500	1000	2800	M12x1.75-70L
TCDHF12280	세이프티록없음	88°	68°	280	2400	5500	1000	2800	M12x1.75-70L

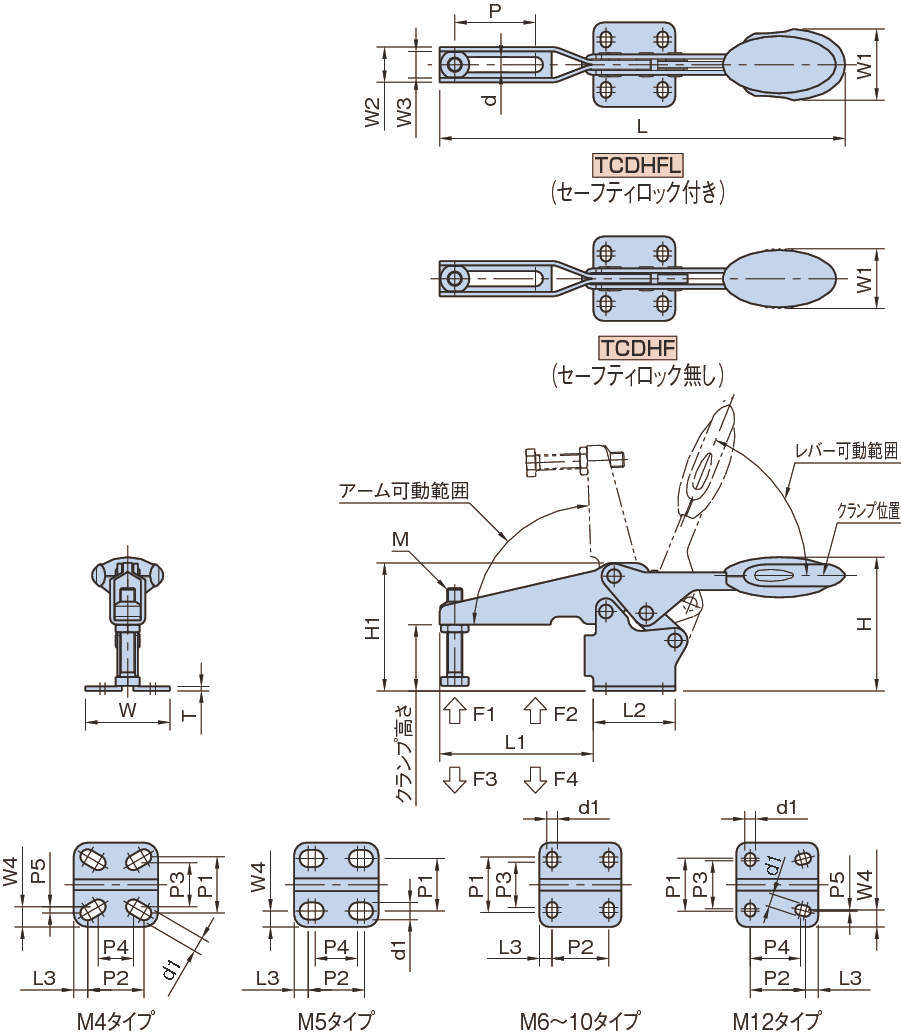

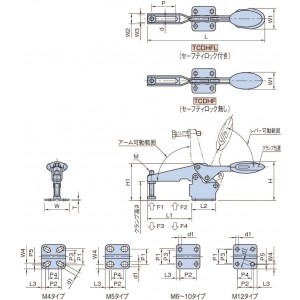

형식	클램프 높이	H	H1	L	L1	L2	L3	T	d	d1	P	P1	P2
형식	클램프 높이	H	H1	L	L1	L2	L3	T	d	d1	P	P1	P2
TCDHFL06160	25.5	63.3	59.5	193.3	60.5	39	6.5	2.5	6.1	5.5	32	28	26
TCDHFL06160	25.5	63.3	59.5	193.3	60.5	39	6.5	2.5	6.1	5.5	32	28	26
TCDHFL08200	32.2	73.9	70	230.3	74.9	44	9	2.5	8.2	6.2	37	31	26
TCDHFL08200	32.2	73.9	70	230.3	74.9	44	9	2.5	8.2	6.2	37	31	26
TCDHFL10250	40	94.8	87.9	286	103.9	59	9	3.5	10.2	8.8	54	43	41.5
TCDHFL10250	40	94.8	87.9	286	103.9	59	9	3.5	10.2	8.8	54	43	41.5
TCDHFL12280	52.3	104.9	101.6	321.3	122	65	10	3.5	12.1	8.5	64	42	44
TCDHFL12280	52.3	104.9	101.6	321.3	122	65	10	3.5	12.1	8.5	64	42	44
TCDHF04080	11.7	29.3	26.3	91.8	23.7	24	4	1..5	4.1	4.2	13	16	16
TCDHF04080	11.7	29.3	26.3	91.8	23.7	24	4	1..5	4.1	4.2	13	16	16
TCDHF05100	18	43.4	38.9	126.3	42.6	27	4.5	2	5.1	5.5	20	16.8	18
TCDHF05100	18	43.4	38.9	126.3	42.6	27	4.5	2	5.1	5.5	20	16.8	18
TCDHF06160	25.5	63.2	59.5	186.7	60.5	39	6.5	2.5	6.1	5.5	32	28	26
TCDHF06160	25.5	63.2	59.5	186.7	60.5	39	6.5	2.5	6.1	5.5	32	28	26
TCDHF08200	32.2	73.9	70	223.2	74.9	44	9	2.5	8.2	6.2	37	31	26
TCDHF08200	32.2	73.9	70	223.2	74.9	44	9	2.5	8.2	6.2	37	31	26
TCDHF10250	40	94.8	87.9	279.4	103.9	59	9	3.5	10.2	8.8	54	43	41.5
TCDHF10250	40	94.8	87.9	279.4	103.9	59	9	3.5	10.2	8.8	54	43	41.5
TCDHF12280	52.3	104.8	101.6	314.7	122	65	10	3.5	12.1	8.5	64	42	44
TCDHF12280	52.3	104.8	101.6	314.7	122	65	10	3.5	12.1	8.5	64	42	44

형식	P3	P4	P5	W	W1	W2	W3	W4
형식	P3	P4	P5	W	W1	W2	W3	W4
TCDHFL06160	24.6	-	-	39	53.4	17.5	12.4	-
TCDHFL06160	24.6	-	-	39	53.4	17.5	12.4	-
TCDHFL08200	26.1	-	-	45	51.1	21	15.7	-
TCDHFL08200	26.1	-	-	45	51.1	21	15.7	-
TCDHFL10250	39	-	-	59	56.5	26	18.7	-
TCDHFL10250	39	-	-	59	56.5	26	18.7	-
TCDHFL12280	40	40	1	67	56.5	28	20.9	13.5
TCDHFL12280	40	40	1	67	56.5	28	20.9	13.5
TCDHF04080	12.5	10	1.75	24	20	10.2	7.1	5.75
TCDHF04080	12.5	10	1.75	24	20	10.2	7.1	5.75
TCDHF05100	-	13.5	-	27	22.5	13.2	9.1	5.1
TCDHF05100	-	13.5	-	27	22.5	13.2	9.1	5.1
TCDHF06160	24.6	-	-	39	43.5	17.5	12.4	-
TCDHF06160	24.6	-	-	39	43.5	17.5	12.4	-
TCDHF08200	26.1	-	-	45	41.5	21	15.7	-
TCDHF08200	26.1	-	-	45	41.5	21	15.7	-
TCDHF10250	39	-	-	59	47	26	18.7	-
TCDHF10250	39	-	-	59	47	26	18.7	-
TCDHF12280	40	40	1	67	47	28	20.9	13.5
TCDHF12280	40	40	1	67	47	28	20.9	13.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
TCDHFL06160	P	176,000	-	-	-	343	견적의뢰 / 주문
TCDHFL06160	P	176,000	-	-	-	343	견적의뢰 / 주문
TCDHFL08200	P	187,000	-	-	-	436	견적의뢰 / 주문
TCDHFL08200	P	187,000	-	-	-	436	견적의뢰 / 주문
TCDHFL10250	P	250,800	-	-	-	841	견적의뢰 / 주문
TCDHFL10250	P	250,800	-	-	-	841	견적의뢰 / 주문
TCDHFL12280	P	261,800	-	-	-	1,053	견적의뢰 / 주문
TCDHFL12280	P	261,800	-	-	-	1,053	견적의뢰 / 주문
TCDHF04080	P	52,800	-	-	-	45	견적의뢰 / 주문
TCDHF04080	P	52,800	-	-	-	45	견적의뢰 / 주문
TCDHF05100	P	59,400	-	-	-	96	견적의뢰 / 주문
TCDHF05100	P	59,400	-	-	-	96	견적의뢰 / 주문
TCDHF06160	P	101,200	-	-	-	318	견적의뢰 / 주문
TCDHF06160	P	101,200	-	-	-	318	견적의뢰 / 주문
TCDHF08200	P	112,200	-	-	-	408	견적의뢰 / 주문
TCDHF08200	P	112,200	-	-	-	408	견적의뢰 / 주문
TCDHF10250	P	169,400	-	-	-	812	견적의뢰 / 주문
TCDHF10250	P	169,400	-	-	-	812	견적의뢰 / 주문
TCDHF12280	P	178,200	-	-	-	1,028	견적의뢰 / 주문
TCDHF12280	P	178,200	-	-	-	1,028	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
