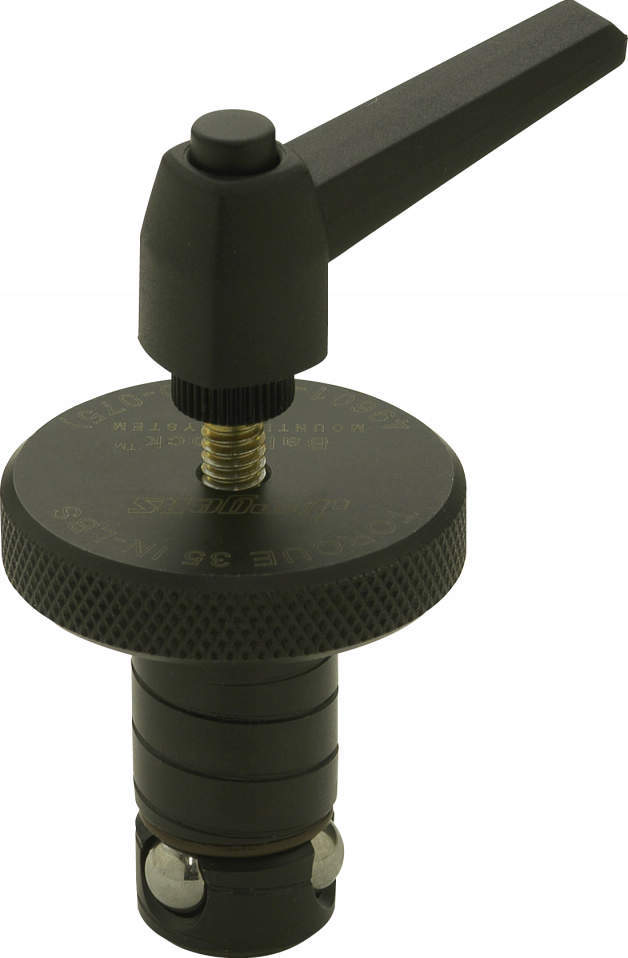

BS1-S·BS1-H 플랜지셩크(노브타입)·(클램프레버타입)
(주)이마오코포레이션 ( IMAO CORPORATION )
|
|
| 16건 중 1~16건 표시 | |

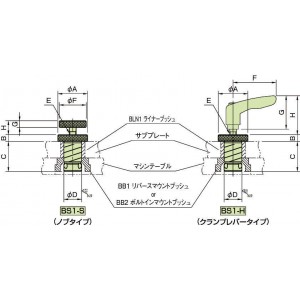

| 형식 | 타입 | A | B | C | D | E | 서브플레이트 두께 (±0.05) | 최소머신테이블두께 | 최소머신테이블두께 |
| 형식 | 타입 | A | B | C | D | E | 서브플레이트 두께 (±0.05) | BB1사용시 | BB2사용시 |
| BS1-13x13-S | 노브타입 | 22 | 6 | 27.6 | 13 | M5 | 13 | 20 | 20 |
| BS1-13x20-S | 노브타입 | 22 | 6 | 34.6 | 13 | M5 | 20 | 20 | 20 |
| BS1-16x20-S | 노브타입 | 32 | 8 | 36.5 | 16 | M6 | 20 | 20 | 20 |
| BS1-16x25-S | 노브타입 | 32 | 8 | 41.5 | 16 | M6 | 25 | 20 | 20 |
| BS1-20x20-S | 노브타입 | 40 | 10 | 39.5 | 20 | M6 | 20 | 25 | 25 |
| BS1-20x25-S | 노브타입 | 40 | 10 | 44.5 | 20 | M6 | 25 | 25 | 25 |
| BS1-25x20-S | 노브타입 | 45 | 10 | 44 | 25 | M8 | 20 | 25 | 30 |
| BS1-25x25-S | 노브타입 | 45 | 10 | 49 | 25 | M8 | 25 | 25 | 30 |
| BS1-13x13-H | 클램프레버타입 | 22 | 6 | 27.6 | 13 | M5 | 13 | 20 | 20 |
| BS1-13x20-H | 클램프레버타입 | 22 | 6 | 34.6 | 13 | M5 | 20 | 20 | 20 |
| BS1-16x20-H | 클램프레버타입 | 32 | 8 | 36.5 | 16 | M6 | 20 | 20 | 20 |
| BS1-16x25-H | 클램프레버타입 | 32 | 8 | 41.5 | 16 | M6 | 25 | 20 | 20 |
| BS1-20x20-H | 클램프레버타입 | 40 | 10 | 39.5 | 20 | M6 | 20 | 25 | 25 |
| BS1-20x25-H | 클램프레버타입 | 40 | 10 | 44.5 | 20 | M6 | 25 | 25 | 25 |
| BS1-25x20-H | 클램프레버타입 | 45 | 10 | 44 | 25 | M8 | 20 | 25 | 30 |
| BS1-25x25-H | 클램프레버타입 | 45 | 10 | 49 | 25 | M8 | 25 | 25 | 30 |
| 형식 | F | G | H min. | 참고 체결토르크 (N · m) | 최대렌치 체결토르크 (N · m) | 참고 체결력 (N) | 최대 체결력 (N) | 허용 체결토르크 (N · m) | 허용 체결력 (N) |
| 형식 | F | G | H min. | 참고 체결토르크 (N · m) | 최대렌치 체결토르크 (N · m) | 참고 체결력 (N) | 최대 체결력 (N) | 허용 체결토르크 (N · m) | 허용 체결력 (N) |
| BS1-13x13-S | 20 | 5 | 7.5 | 0.4 | - | 1000 | - | - | - |
| BS1-13x20-S | 20 | 5 | 14.5 | 0.4 | - | 1000 | - | - | - |
| BS1-16x20-S | 25 | 10 | 17.5 | 0.6 | - | 700 | - | - | - |
| BS1-16x25-S | 25 | 10 | 22.5 | 0.6 | - | 700 | - | - | - |
| BS1-20x20-S | 25 | 10 | 16.5 | 0.6 | - | 1500 | - | - | - |
| BS1-20x25-S | 25 | 10 | 21.5 | 0.6 | - | 1500 | - | - | - |
| BS1-25x20-S | 30 | 10 | 16 | 1 | - | 2500 | - | - | - |
| BS1-25x25-S | 30 | 10 | 21 | 1 | - | 2500 | - | - | - |
| BS1-13x13-H | 40 | 31 | 33.5 | - | 1.2 | - | 3300 | 1 | 2700 |
| BS1-13x20-H | 40 | 31 | 35.5 | - | 1.2 | - | 3300 | 1 | 2700 |
| BS1-16x20-H | 40 | 31 | 38.5 | - | 4.5 | - | 5300 | 3 | 3500 |
| BS1-16x25-H | 40 | 31 | 33.5 | - | 4.5 | - | 5300 | 3 | 3500 |
| BS1-20x20-H | 40 | 31 | 37.5 | - | 5.3 | - | 13300 | 4 | 10000 |
| BS1-20x25-H | 40 | 31 | 37.5 | - | 5.3 | - | 13300 | 4 | 10000 |
| BS1-25x20-H | 65 | 42.5 | 48.5 | - | 11 | - | 30000 | 9 | 23000 |
| BS1-25x25-H | 65 | 42.5 | 48.5 | - | 11 | - | 30000 | 9 | 23000 |
| 형식 | 적용할 노브형식 | 적용할 클램프레버형식 |
| 형식 | 적용할 노브형식 | 적용할 클램프레버형식 |
| BS1-13x13-S | BTS-M5x25 | - |
| BS1-13x20-S | BTS-M5x40 | - |
| BS1-16x20-S | BTS-M6x40 | - |
| BS1-16x25-S | BTS-M6x50 | - |
| BS1-20x20-S | BTS-M6x40 | - |
| BS1-20x25-S | BTS-M6x50 | - |
| BS1-25x20-S | BTS-M8x40 | - |
| BS1-25x25-S | BTS-M8x50 | - |
| BS1-13x13-H | - | FKR5x25-BR |
| BS1-13x20-H | - | - |
| BS1-16x20-H | - | FKR6x40-BR |
| BS1-16x25-H | - | FKR6x40-BR |
| BS1-20x20-H | - | FKR6x40-BR |
| BS1-20x25-H | - | - |
| BS1-25x20-H | - | FKR8x40-BR |
| BS1-25x25-H | - | - |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (g) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (g) | 견적의뢰 및 주문 |
| BS1-13x13-S | P | 332,200 | - | - | - | 75 | 견적의뢰 / 주문 |
| BS1-13x20-S | P | 358,600 | - | - | - | 80 | 견적의뢰 / 주문 |
| BS1-16x20-S | P | 334,400 | - | - | - | 135 | 견적의뢰 / 주문 |
| BS1-16x25-S | P | 358,600 | - | - | - | 140 | 견적의뢰 / 주문 |
| BS1-20x20-S | P | 360,800 | - | - | - | 210 | 견적의뢰 / 주문 |
| BS1-20x25-S | P | 360,800 | - | - | - | 225 | 견적의뢰 / 주문 |
| BS1-25x20-S | P | 363,000 | - | - | - | 345 | 견적의뢰 / 주문 |
| BS1-25x25-S | P | 387,200 | - | - | - | 360 | 견적의뢰 / 주문 |
| BS1-13x13-H | P | 332,200 | - | - | - | 80 | 견적의뢰 / 주문 |
| BS1-13x20-H | P | 356,400 | - | - | - | 90 | 견적의뢰 / 주문 |
| BS1-16x20-H | P | 332,200 | - | - | - | 140 | 견적의뢰 / 주문 |
| BS1-16x25-H | P | 356,400 | - | - | - | 150 | 견적의뢰 / 주문 |
| BS1-20x20-H | P | 356,400 | - | - | - | 240 | 견적의뢰 / 주문 |
| BS1-20x25-H | P | 356,400 | - | - | - | 270 | 견적의뢰 / 주문 |
| BS1-25x20-H | P | 360,800 | - | - | - | 360 | 견적의뢰 / 주문 |
| BS1-25x25-H | P | 385,000 | - | - | - | 390 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
