인덱스플란자

GDX 인덱스플란자(노즈록형)

(주)이마오코포레이션 ( IMAO CORPORATION )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


66건 중 1~66건 표시

형식	너트	재질			사이즈	M
형식	너트	본체	그립	노즈	사이즈	M
GDX10L-4	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	10-4	M10×1.5
GDX10L-5	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	10-5	M10×1.5
GDX10L-6	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	10-6	M10×1.5
GDX12L-5	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	12-5	M12×1.75
GDX12L-6	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	12-6	M12×1.75
GDX12L-8	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	12-8	M12×1.75
GDX16L-6	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	16-6	M16×2
GDX16L-8	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	16-8	M16×2
GDX16L-10	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	16-10	M16×2
GDX20L-8	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	20-8	M20×2.5
GDX20L-10	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	20-10	M20×2.5
GDX20L-12	너트없음	스틸제	스틸제(사삼산화철피막)	스틸제	20-12	M20×2.5
GDX10LW-4	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	10-4	M10×1.5
GDX10LW-5	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	10-5	M10×1.5
GDX10LW-6	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	10-6	M10×1.5
GDX12LW-5	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	12-5	M12×1.75
GDX12LW-6	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	12-6	M12×1.75
GDX12LW-8	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	12-8	M12×1.75
GDX16LW-6	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	16-6	M16×2
GDX16LW-8	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	16-8	M16×2
GDX16LW-10	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	16-10	M16×2
GDX20LW-8	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	20-8	M20×2.5
GDX20LW-10	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	20-10	M20×2.5
GDX20LW-12	너트포함	스틸제	스틸제(사삼산화철피막)	스틸제	20-12	M20×2.5
GDX12LP-5	너트없음	스틸제	스틸제(분체도장)	스틸제	12-5	M12×1.75
GDX12LP-6	너트없음	스틸제	스틸제(분체도장)	스틸제	12-6	M12×1.75
GDX12LP-8	너트없음	스틸제	스틸제(분체도장)	스틸제	12-8	M12×1.75
GDX16LP-6	너트없음	스틸제	스틸제(분체도장)	스틸제	16-6	M16×2
GDX16LP-8	너트없음	스틸제	스틸제(분체도장)	스틸제	16-8	M16×2
GDX16LP-10	너트없음	스틸제	스틸제(분체도장)	스틸제	16-10	M16×2
GDX20LP-8	너트없음	스틸제	스틸제(분체도장)	스틸제	20-8	M20×2.5
GDX20LP-10	너트없음	스틸제	스틸제(분체도장)	스틸제	20-10	M20×2.5
GDX20LP-12	너트없음	스틸제	스틸제(분체도장)	스틸제	20-12	M20×2.5
GDX12LWP-5	너트포함	스틸제	스틸제(분체도장)	스틸제	12-5	M12×1.75
GDX12LWP-6	너트포함	스틸제	스틸제(분체도장)	스틸제	12-6	M12×1.75
GDX12LWP-8	너트포함	스틸제	스틸제(분체도장)	스틸제	12-8	M12×1.75
GDX16LWP-6	너트포함	스틸제	스틸제(분체도장)	스틸제	16-6	M16×2
GDX16LWP-8	너트포함	스틸제	스틸제(분체도장)	스틸제	16-8	M16×2
GDX16LWP-10	너트포함	스틸제	스틸제(분체도장)	스틸제	16-10	M16×2
GDX20LWP-8	너트포함	스틸제	스틸제(분체도장)	스틸제	20-8	M20×2.5
GDX20LWP-10	너트포함	스틸제	스틸제(분체도장)	스틸제	20-10	M20×2.5
GDX20LWP-12	너트포함	스틸제	스틸제(분체도장)	스틸제	20-12	M20×2.5
GDX10L-4-SUS	너트없음	SUS제	SUS제	SUS제	10-4	M10×1.5
GDX10L-5-SUS	너트없음	SUS제	SUS제	SUS제	10-5	M10×1.5
GDX10L-6-SUS	너트없음	SUS제	SUS제	SUS제	10-6	M10×1.5
GDX12L-5-SUS	너트없음	SUS제	SUS제	SUS제	12-5	M12×1.75
GDX12L-6-SUS	너트없음	SUS제	SUS제	SUS제	12-6	M12×1.75
GDX12L-8-SUS	너트없음	SUS제	SUS제	SUS제	12-8	M12×1.75
GDX16L-6-SUS	너트없음	SUS제	SUS제	SUS제	16-6	M16×2
GDX16L-8-SUS	너트없음	SUS제	SUS제	SUS제	16-8	M16×2
GDX16L-10-SUS	너트없음	SUS제	SUS제	SUS제	16-10	M16×2
GDX20L-8-SUS	너트없음	SUS제	SUS제	SUS제	20-8	M20×2.5
GDX20L-10-SUS	너트없음	SUS제	SUS제	SUS제	20-10	M20×2.5
GDX20L-12-SUS	너트없음	SUS제	SUS제	SUS제	20-12	M20×2.5
GDX10LW-4-SUS	너트포함	SUS제	SUS제	SUS제	10-4	M10×1.5
GDX10LW-5-SUS	너트포함	SUS제	SUS제	SUS제	10-5	M10×1.5
GDX10LW-6-SUS	너트포함	SUS제	SUS제	SUS제	10-6	M10×1.5
GDX12LW-5-SUS	너트포함	SUS제	SUS제	SUS제	12-5	M12×1.75
GDX12LW-6-SUS	너트포함	SUS제	SUS제	SUS제	12-6	M12×1.75
GDX12LW-8-SUS	너트포함	SUS제	SUS제	SUS제	12-8	M12×1.75
GDX16LW-6-SUS	너트포함	SUS제	SUS제	SUS제	16-6	M16×2
GDX16LW-8-SUS	너트포함	SUS제	SUS제	SUS제	16-8	M16×2
GDX16LW-10-SUS	너트포함	SUS제	SUS제	SUS제	16-10	M16×2
GDX20LW-8-SUS	너트포함	SUS제	SUS제	SUS제	20-8	M20×2.5
GDX20LW-10-SUS	너트포함	SUS제	SUS제	SUS제	20-10	M20×2.5
GDX20LW-12-SUS	너트포함	SUS제	SUS제	SUS제	20-12	M20×2.5

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.

형식	R	H	B	W	하중 (N) 최소~최대	허용전단력 (N)
형식	R	H	B	W	하중 (N) 최소~최대	허용전단력 (N)
GDX10L-4	25	9	3	-	8～14	377
GDX10L-5	25	9	3	-	8～14	589
GDX10L-6	25	9	3	-	8～14	848
GDX12L-5	30	10.8	3.6	-	8～15	589
GDX12L-6	30	10.8	3.6	-	8～15	848
GDX12L-8	30	10.8	3.6	-	8～15	1507
GDX16L-6	40	14.4	4.8	-	15～35	848
GDX16L-8	40	14.4	4.8	-	15～35	1507
GDX16L-10	40	14.4	4.8	-	15～35	2355
GDX20L-8	50	18	6	-	20～60	1507
GDX20L-10	50	18	6	-	20～60	2355
GDX20L-12	50	18	6	-	20～60	3393
GDX10LW-4	25	9	3	17	8～14	377
GDX10LW-5	25	9	3	17	8～14	589
GDX10LW-6	25	9	3	17	8～14	848
GDX12LW-5	30	10.8	3.6	19	8～15	589
GDX12LW-6	30	10.8	3.6	19	8～15	848
GDX12LW-8	30	10.8	3.6	19	8～15	1507
GDX16LW-6	40	14.4	4.8	24	15～35	848
GDX16LW-8	40	14.4	4.8	24	15～35	1507
GDX16LW-10	40	14.4	4.8	24	15～35	2355
GDX20LW-8	50	18	6	30	20～60	1507
GDX20LW-10	50	18	6	30	20～60	2355
GDX20LW-12	50	18	6	30	20～60	3393
GDX12LP-5	30	10.8	3.6	-	8～15	589
GDX12LP-6	30	10.8	3.6	-	8～15	848
GDX12LP-8	30	10.8	3.6	-	8～15	1507
GDX16LP-6	40	14.4	4.8	-	15～35	848
GDX16LP-8	40	14.4	4.8	-	15～35	1507
GDX16LP-10	40	14.4	4.8	-	15～35	2355
GDX20LP-8	50	18	6	-	20～60	1507
GDX20LP-10	50	18	6	-	20～60	2355
GDX20LP-12	50	18	6	-	20～60	3393
GDX12LWP-5	30	10.8	3.6	19	8～15	589
GDX12LWP-6	30	10.8	3.6	19	8～15	848
GDX12LWP-8	30	10.8	3.6	19	8～15	1507
GDX16LWP-6	40	14.4	4.8	24	15～35	848
GDX16LWP-8	40	14.4	4.8	24	15～35	1507
GDX16LWP-10	40	14.4	4.8	24	15～35	2355
GDX20LWP-8	50	18	6	30	20～60	1507
GDX20LWP-10	50	18	6	30	20～60	2355
GDX20LWP-12	50	18	6	30	20～60	3393
GDX10L-4-SUS	25	9	3	-	8～14	377
GDX10L-5-SUS	25	9	3	-	8～14	589
GDX10L-6-SUS	25	9	3	-	8～14	848
GDX12L-5-SUS	30	10.8	3.6	-	8～15	589
GDX12L-6-SUS	30	10.8	3.6	-	8～15	848
GDX12L-8-SUS	30	10.8	3.6	-	8～15	1507
GDX16L-6-SUS	40	14.4	4.8	-	15～35	848
GDX16L-8-SUS	40	14.4	4.8	-	15～35	1507
GDX16L-10-SUS	40	14.4	4.8	-	15～35	2355
GDX20L-8-SUS	50	18	6	-	20～60	1507
GDX20L-10-SUS	50	18	6	-	20～60	2355
GDX20L-12-SUS	50	18	6	-	20～60	3393
GDX10LW-4-SUS	25	9	3	17	8～14	377
GDX10LW-5-SUS	25	9	3	17	8～14	589
GDX10LW-6-SUS	25	9	3	17	8～14	848
GDX12LW-5-SUS	30	10.8	3.6	19	8～15	589
GDX12LW-6-SUS	30	10.8	3.6	19	8～15	848
GDX12LW-8-SUS	30	10.8	3.6	19	8～15	1507
GDX16LW-6-SUS	40	14.4	4.8	24	15～35	848
GDX16LW-8-SUS	40	14.4	4.8	24	15～35	1507
GDX16LW-10-SUS	40	14.4	4.8	24	15～35	2355
GDX20LW-8-SUS	50	18	6	30	20～60	1507
GDX20LW-10-SUS	50	18	6	30	20～60	2355
GDX20LW-12-SUS	50	18	6	30	20～60	3393

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
GDX10L-4	P	63,800	-	-	-	17	견적의뢰 / 주문
GDX10L-5	P	63,800	-	-	-	17	견적의뢰 / 주문
GDX10L-6	P	63,800	-	-	-	18	견적의뢰 / 주문
GDX12L-5	P	66,000	-	-	-	29	견적의뢰 / 주문
GDX12L-6	P	66,000	-	-	-	30	견적의뢰 / 주문
GDX12L-8	P	66,000	-	-	-	31	견적의뢰 / 주문
GDX16L-6	P	77,000	-	-	-	70	견적의뢰 / 주문
GDX16L-8	P	77,000	-	-	-	71	견적의뢰 / 주문
GDX16L-10	P	77,000	-	-	-	73	견적의뢰 / 주문
GDX20L-8	P	88,000	-	-	-	134	견적의뢰 / 주문
GDX20L-10	P	88,000	-	-	-	137	견적의뢰 / 주문
GDX20L-12	P	88,000	-	-	-	140	견적의뢰 / 주문
GDX10LW-4	P	66,000	-	-	-	23	견적의뢰 / 주문
GDX10LW-5	P	66,000	-	-	-	23	견적의뢰 / 주문
GDX10LW-6	P	66,000	-	-	-	24	견적의뢰 / 주문
GDX12LW-5	P	68,200	-	-	-	38	견적의뢰 / 주문
GDX12LW-6	P	68,200	-	-	-	39	견적의뢰 / 주문
GDX12LW-8	P	68,200	-	-	-	40	견적의뢰 / 주문
GDX16LW-6	P	81,400	-	-	-	87	견적의뢰 / 주문
GDX16LW-8	P	81,400	-	-	-	88	견적의뢰 / 주문
GDX16LW-10	P	81,400	-	-	-	90	견적의뢰 / 주문
GDX20LW-8	P	90,200	-	-	-	168	견적의뢰 / 주문
GDX20LW-10	P	90,200	-	-	-	170	견적의뢰 / 주문
GDX20LW-12	P	90,200	-	-	-	174	견적의뢰 / 주문
GDX12LP-5	P	68,200	-	-	-	30	견적의뢰 / 주문
GDX12LP-6	P	68,200	-	-	-	30	견적의뢰 / 주문
GDX12LP-8	P	68,200	-	-	-	31	견적의뢰 / 주문
GDX16LP-6	P	81,400	-	-	-	70	견적의뢰 / 주문
GDX16LP-8	P	81,400	-	-	-	72	견적의뢰 / 주문
GDX16LP-10	P	81,400	-	-	-	74	견적의뢰 / 주문
GDX20LP-8	P	94,600	-	-	-	135	견적의뢰 / 주문
GDX20LP-10	P	94,600	-	-	-	137	견적의뢰 / 주문
GDX20LP-12	P	94,600	-	-	-	141	견적의뢰 / 주문
GDX12LWP-5	P	70,400	-	-	-	39	견적의뢰 / 주문
GDX12LWP-6	P	70,400	-	-	-	39	견적의뢰 / 주문
GDX12LWP-8	P	70,400	-	-	-	40	견적의뢰 / 주문
GDX16LWP-6	P	83,600	-	-	-	87	견적의뢰 / 주문
GDX16LWP-8	P	83,600	-	-	-	89	견적의뢰 / 주문
GDX16LWP-10	P	83,600	-	-	-	91	견적의뢰 / 주문
GDX20LWP-8	P	96,800	-	-	-	169	견적의뢰 / 주문
GDX20LWP-10	P	96,800	-	-	-	171	견적의뢰 / 주문
GDX20LWP-12	P	96,800	-	-	-	174	견적의뢰 / 주문
GDX10L-4-SUS	P	79,200	-	-	-	17	견적의뢰 / 주문
GDX10L-5-SUS	P	79,200	-	-	-	17	견적의뢰 / 주문
GDX10L-6-SUS	P	79,200	-	-	-	18	견적의뢰 / 주문
GDX12L-5-SUS	P	74,800	-	-	-	29	견적의뢰 / 주문
GDX12L-6-SUS	P	74,800	-	-	-	30	견적의뢰 / 주문
GDX12L-8-SUS	P	74,800	-	-	-	31	견적의뢰 / 주문
GDX16L-6-SUS	P	83,600	-	-	-	70	견적의뢰 / 주문
GDX16L-8-SUS	P	83,600	-	-	-	71	견적의뢰 / 주문
GDX16L-10-SUS	P	83,600	-	-	-	73	견적의뢰 / 주문
GDX20L-8-SUS	P	101,200	-	-	-	134	견적의뢰 / 주문
GDX20L-10-SUS	P	101,200	-	-	-	137	견적의뢰 / 주문
GDX20L-12-SUS	P	101,200	-	-	-	140	견적의뢰 / 주문
GDX10LW-4-SUS	P	81,400	-	-	-	23	견적의뢰 / 주문
GDX10LW-5-SUS	P	81,400	-	-	-	23	견적의뢰 / 주문
GDX10LW-6-SUS	P	81,400	-	-	-	24	견적의뢰 / 주문
GDX12LW-5-SUS	P	77,000	-	-	-	38	견적의뢰 / 주문
GDX12LW-6-SUS	P	77,000	-	-	-	39	견적의뢰 / 주문
GDX12LW-8-SUS	P	77,000	-	-	-	40	견적의뢰 / 주문
GDX16LW-6-SUS	P	88,000	-	-	-	87	견적의뢰 / 주문
GDX16LW-8-SUS	P	88,000	-	-	-	88	견적의뢰 / 주문
GDX16LW-10-SUS	P	88,000	-	-	-	90	견적의뢰 / 주문
GDX20LW-8-SUS	P	110,000	-	-	-	168	견적의뢰 / 주문
GDX20LW-10-SUS	P	110,000	-	-	-	170	견적의뢰 / 주문
GDX20LW-12-SUS	P	110,000	-	-	-	174	견적의뢰 / 주문

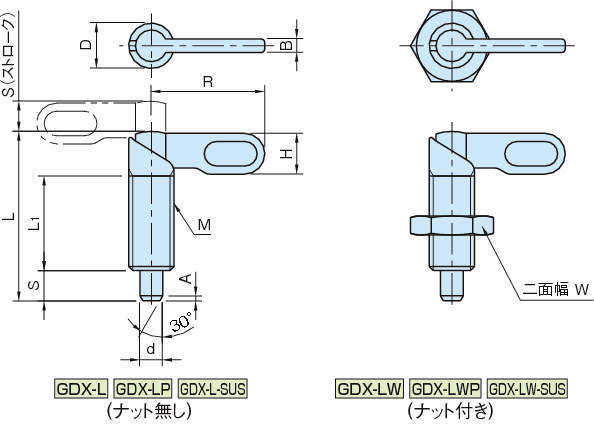

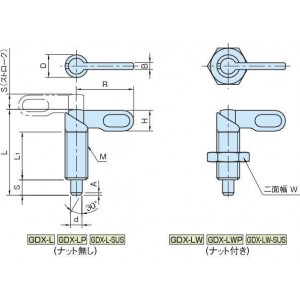

형식	d (-0.02/-0.04)	L1	S	A	D	L
형식	d (-0.02/-0.04)	L1	S	A	D	L
GDX10L-4	4	20	6	1	10	38
GDX10L-5	5	20	6	1.3	10	38
GDX10L-6	6	20	6	1.8	10	38
GDX12L-5	5	25	8	1.3	12	46.8
GDX12L-6	6	25	8	1.8	12	46.8
GDX12L-8	8	25	8	2.3	12	46.8
GDX16L-6	6	32	10	1.8	16	60.4
GDX16L-8	8	32	10	2.3	16	60.4
GDX16L-10	10	32	10	2.8	16	60.4
GDX20L-8	8	35	12	2.3	20	70
GDX20L-10	10	35	12	2.8	20	70
GDX20L-12	12	35	12	3	20	70
GDX10LW-4	4	20	6	1	10	38
GDX10LW-5	5	20	6	1.3	10	38
GDX10LW-6	6	20	6	1.8	10	38
GDX12LW-5	5	25	8	1.3	12	46.8
GDX12LW-6	6	25	8	1.8	12	46.8
GDX12LW-8	8	25	8	2.3	12	46.8
GDX16LW-6	6	32	10	1.8	16	60.4
GDX16LW-8	8	32	10	2.3	16	60.4
GDX16LW-10	10	32	10	2.8	16	60.4
GDX20LW-8	8	35	12	2.3	20	70
GDX20LW-10	10	35	12	2.8	20	70
GDX20LW-12	12	35	12	3	20	70
GDX12LP-5	5	25	8	1.3	12	46.8
GDX12LP-6	6	25	8	1.8	12	46.8
GDX12LP-8	8	25	8	2.3	12	46.8
GDX16LP-6	6	32	10	1.8	16	60.4
GDX16LP-8	8	32	10	2.3	16	60.4
GDX16LP-10	10	32	10	2.8	16	60.4
GDX20LP-8	8	35	12	2.3	20	70
GDX20LP-10	10	35	12	2.8	20	70
GDX20LP-12	12	35	12	3	20	70
GDX12LWP-5	5	25	8	1.3	12	46.8
GDX12LWP-6	6	25	8	1.8	12	46.8
GDX12LWP-8	8	25	8	2.3	12	46.8
GDX16LWP-6	6	32	10	1.8	16	60.4
GDX16LWP-8	8	32	10	2.3	16	60.4
GDX16LWP-10	10	32	10	2.8	16	60.4
GDX20LWP-8	8	35	12	2.3	20	70
GDX20LWP-10	10	35	12	2.8	20	70
GDX20LWP-12	12	35	12	3	20	70
GDX10L-4-SUS	4	20	6	1	10	38
GDX10L-5-SUS	5	20	6	1.3	10	38
GDX10L-6-SUS	6	20	6	1.8	10	38
GDX12L-5-SUS	5	25	8	1.3	12	46.8
GDX12L-6-SUS	6	25	8	1.8	12	46.8
GDX12L-8-SUS	8	25	8	2.3	12	46.8
GDX16L-6-SUS	6	32	10	1.8	16	60.4
GDX16L-8-SUS	8	32	10	2.3	16	60.4
GDX16L-10-SUS	10	32	10	2.8	16	60.4
GDX20L-8-SUS	8	35	12	2.3	20	70
GDX20L-10-SUS	10	35	12	2.8	20	70
GDX20L-12-SUS	12	35	12	3	20	70
GDX10LW-4-SUS	4	20	6	1	10	38
GDX10LW-5-SUS	5	20	6	1.3	10	38
GDX10LW-6-SUS	6	20	6	1.8	10	38
GDX12LW-5-SUS	5	25	8	1.3	12	46.8
GDX12LW-6-SUS	6	25	8	1.8	12	46.8
GDX12LW-8-SUS	8	25	8	2.3	12	46.8
GDX16LW-6-SUS	6	32	10	1.8	16	60.4
GDX16LW-8-SUS	8	32	10	2.3	16	60.4
GDX16LW-10-SUS	10	32	10	2.8	16	60.4
GDX20LW-8-SUS	8	35	12	2.3	20	70
GDX20LW-10-SUS	10	35	12	2.8	20	70
GDX20LW-12-SUS	12	35	12	3	20	70
